IP66防护等级压铸铝密封框结构设计

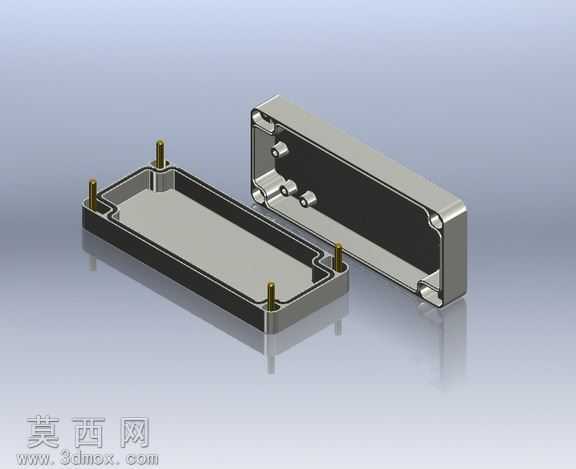

本作品为满足IP66防护等级要求的压铸铝框结构，采用SolidWorks完成全参数化三维建模，建模过程严格遵循压铸件工艺设计规范，针对铝合金压铸成型的工艺特性做了全流程结构优化。建模阶段先完成整体轮廓的草图绘制，对框体的长宽高尺寸、壁厚做统一参数约束，保证后续修改可通过参数驱动快速调整，针对框体边角位置全部做圆角过渡处理，避免压铸过程中出现应力集中、填充不满的缺陷，同时在框体周圈设计了等宽的密封槽结构，用于安装防水密封胶条，配合上下壳体的贴合面实现IP66级别的防尘防水效果。模型中对四个角位的安装铜柱做了独立特征建模，铜柱嵌装位置设计了定位卡槽，保证压铸成产过程中嵌件定位精准，不会出现偏移问题，同时铜柱内螺纹预留了足够的啮合长度，满足壳体装配后的连接强度要求。渲染阶段采用金属材质球模拟压铸铝合金的哑光金属质感，调整环境光与反射参数还原铝件表面细微的磨砂纹理，对密封胶条位置采用哑光橡胶材质，通过材质差异清晰区分不同构件的功能属性。结构设计上充分考虑压铸件的拔模斜度，所有侧壁均设置了符合压铸工艺要求的拔模角度，避免脱模时出现刮伤、粘模问题，同时在框体外侧的转角位置做了加厚处理，提升壳体整体的抗冲击、抗形变能力，上下壳体的配合位置设计了定位止口，既可以提升装配时的定位效率，也能进一步增强密封性能，避免外部水汽、粉尘从配合缝隙进入壳体内部。整个模型的特征树逻辑清晰，所有结构特征均保留完整参数，可根据实际使用需求调整尺寸、安装位位置，适配不同尺寸的内置元器件安装需求，可直接用于压铸模具的设计参考，也可用于产品装配验证、防护性能仿真分析。
