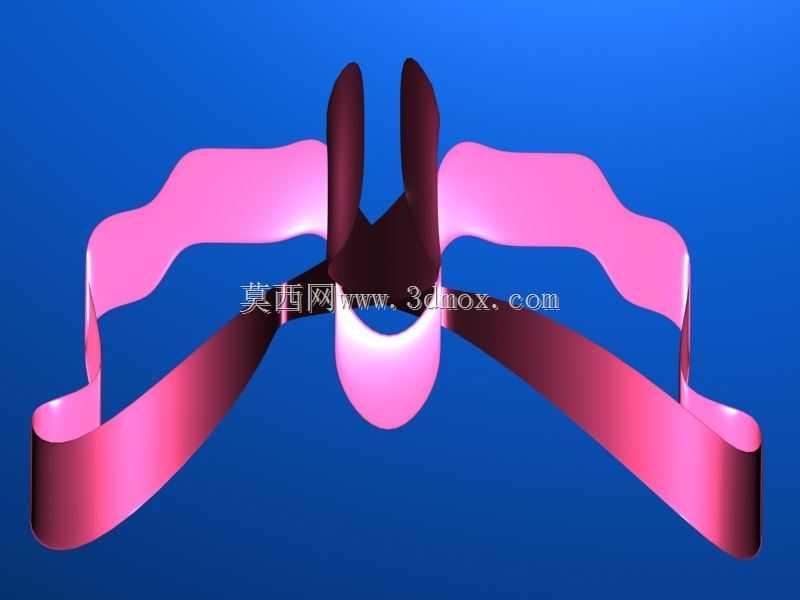

蝴蝶结造型装饰丝带三维结构设计

　　本次设计的丝带造型构件，核心面向礼品包装装饰、文创摆件装配、展陈道具制作三类应用场景，在实际落地使用中，可直接作为礼品外包装的装饰卡扣模块，搭配纸质、金属、木质等不同材质的礼盒完成装配，也可单独作为树脂3D打印的工艺摆件主体，放置于商业展柜、文创展台作为视觉点缀，部分婚庆场景的装饰道具制作中，该结构也可作为基础造型单元，通过线性阵列、曲面变形等操作快速衍生出不同规格的装饰条带。从功能特性来看，该结构完全模拟真实纺织丝带的弯折垂坠形态，中间打结区域做了曲面加厚处理，避免后续加工过程中出现薄壁破损问题，两侧延伸的带身部分保留了自然的波浪起伏弧度，还原丝带自然舒展时的柔性视觉效果，带尾位置做了斜切收边处理，和真实丝带的裁剪形态保持一致，

　　不会出现生硬的直角断面影响视觉真实感。设计过程中没有采用传统的实体拉伸切除思路，而是从长方体网格基础面出发，先勾勒出丝带展开状态下的二维轮廓线，通过网格控制点的逐点拖拽调整出带身的波浪起伏形态，再通过曲面弯折命令塑造中间的打结交叉结构，过程中反复调整交叉位置的曲面曲率，避免出现曲面自交、壁厚不均的问题，所有弯折位置的圆角半径统一控制在0.8-1.2mm区间，既保证视觉上的柔和感，也适配后续注塑、3D打印等不同加工工艺的最小壁厚要求。从安装边界来看，该构件整体横向最大跨度为120mm，纵向最高凸起位置距离安装基准面为35mm，带身主体的均匀壁厚为1.5mm，中间打结区域的最大壁厚为3mm，安装时可通过带身背面预留的0.2mm深度浅槽，

　　搭配双面胶直接固定在礼盒表面，也可在打结中心位置预留1mm直径的安装孔，通过微型螺丝固定在硬质展陈道具的基板上，不会出现安装干涉问题。实际建模过程中，针对丝带的曲面反光特性做了结构面的分块处理，将带身的外表面拆分为三个连续的曲率区域，分别对应不同角度的反光面，后续渲染时可以更好地模拟丝绸材质的光泽过渡效果，避免出现整块曲面反光生硬的问题。两侧下垂的带尾部分，特意调整了末端的倾斜角度，让带尾呈现自然下垂的微翘状态，不会因为完全平直而显得呆板，交叉打结的位置做了0.1mm的曲面偏移处理，模拟两层丝带叠放时的微小间隙，避免两个曲面完全贴合导致渲染时出现穿模、阴影错误的问题。针对不同的加工场景，该结构可以直接调整整体缩放比例，

　　缩小至原尺寸的30%时可作为礼品盒的小型装饰扣，放大至原尺寸的500%时可作为商业美陈的大型装饰构件，调整过程中所有曲面的曲率连续性不会被破坏，不需要重新进行网格拓扑处理，能够直接导出用于加工生产。在结构强度校核层面，带身的波浪形结构本身具备一定的弹性形变能力，采用PLA、ABS等常见3D打印材料制作时，轻微按压带身不会出现断裂问题，采用注塑工艺批量生产时，1.5mm的均匀壁厚可以保证熔体快速充满型腔，减少缩痕、缺胶等注塑缺陷的产生，不需要额外添加加强筋结构就可以满足日常装饰使用的强度要求。
