钣金方盒异形开孔结构设计

　　日常做设备结构设计时，这类钣金方盒的应用场景其实覆盖得很广，小到桌面小型检测仪器的外壳、嵌入式控制模块的安装载体，大到生产线旁分布式IO模块的防护壳体、小型气动元件的集成安装盒，都会用到类似的结构。很多刚接触钣金设计的工程师容易犯的错，是先画好整体方盒再随意开孔，最后要么折边时孔位离折弯线太近导致板材撕裂，要么内部安装空间被折弯后的R角挤占，装不下电路板或者气路接头。

　　这个方盒的设计思路是先从内部安装需求倒推的，先确定内部要容纳的元件尺寸，比如预留的大圆孔是用来装航空插头或者电源接口，方孔是对应船型开关或者USB接口的安装位，顶面的小孔分别是状态指示灯、调节旋钮的过孔，底部的窄槽是用来走排线或者做壁挂安装的卡位。确定完所有接口的位置后，再反推板材的展开尺寸，要注意每个开孔距离折弯边的距离至少要大于2倍板材厚度加折弯R角，不然折弯时孔位会被拉扯变形，后续装接头时会出现对不上螺孔的问题。

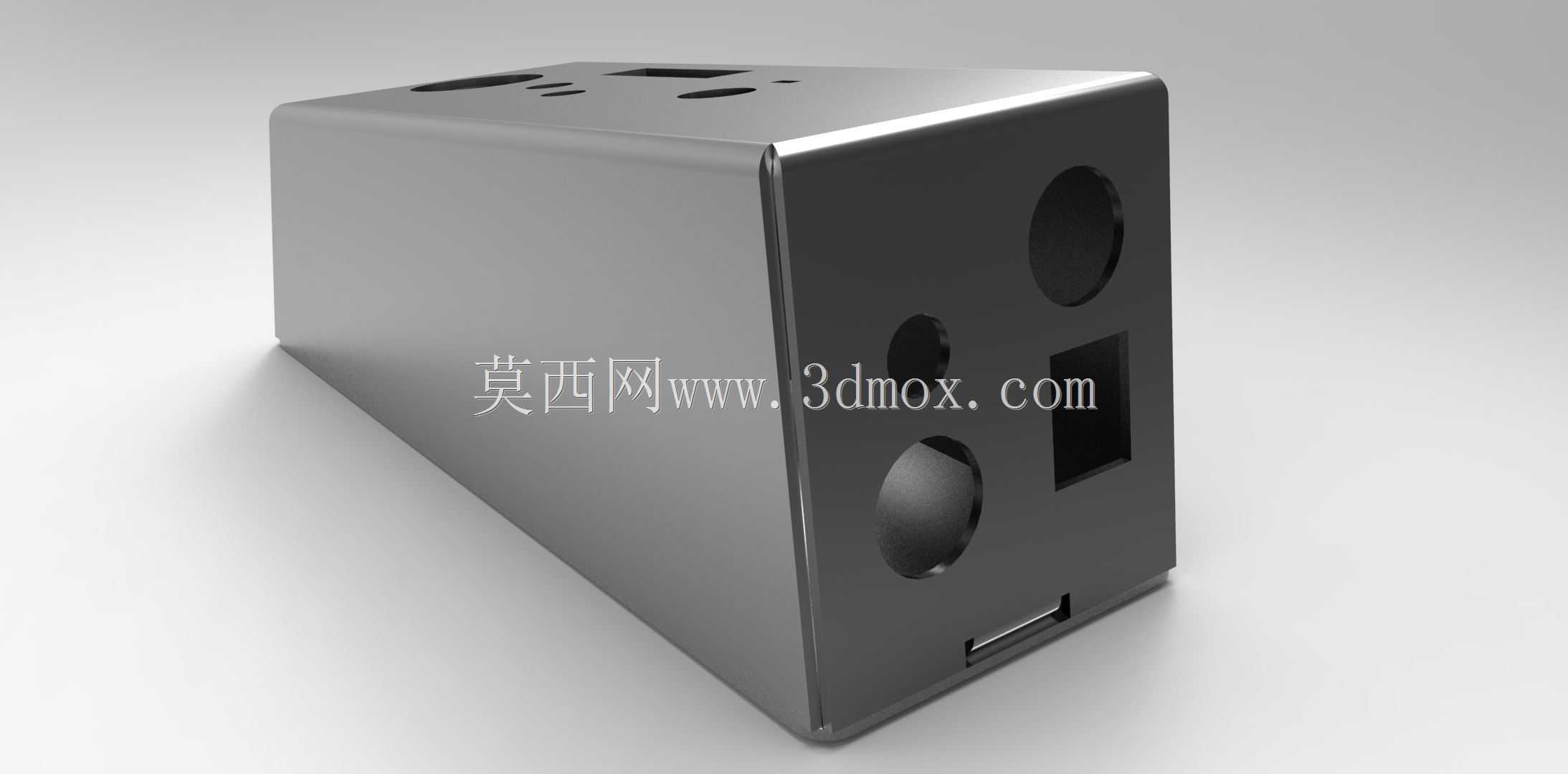

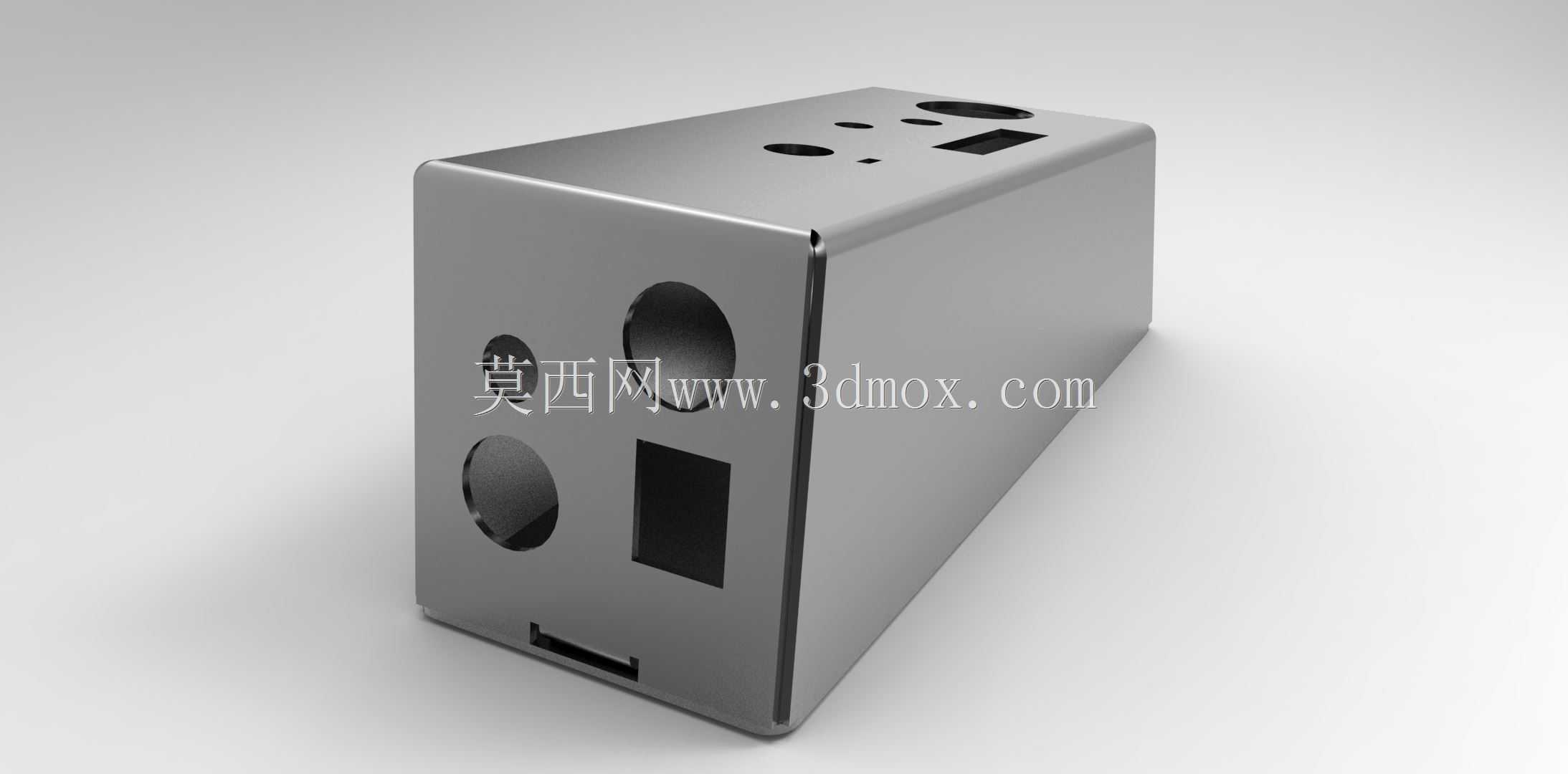

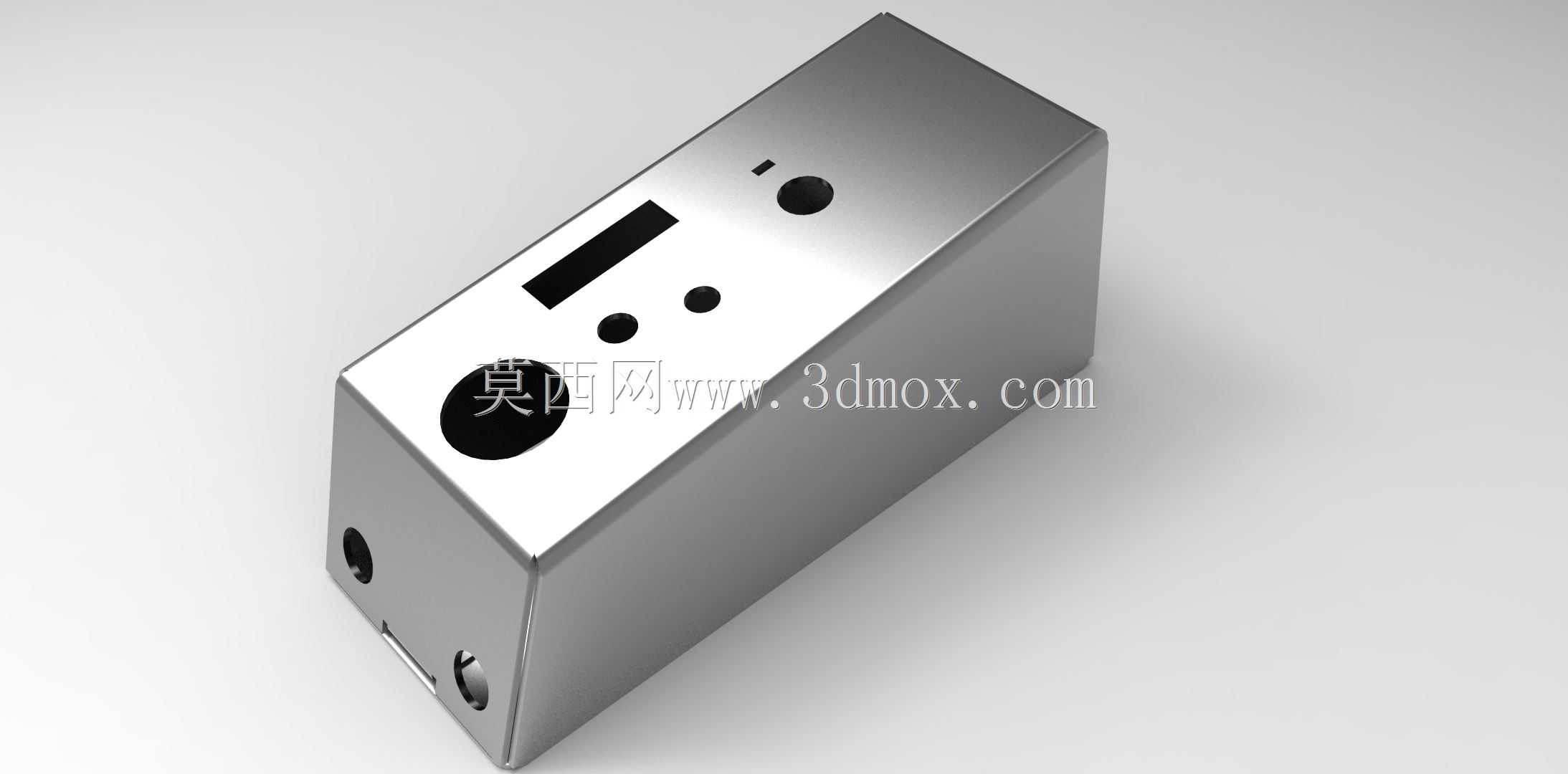

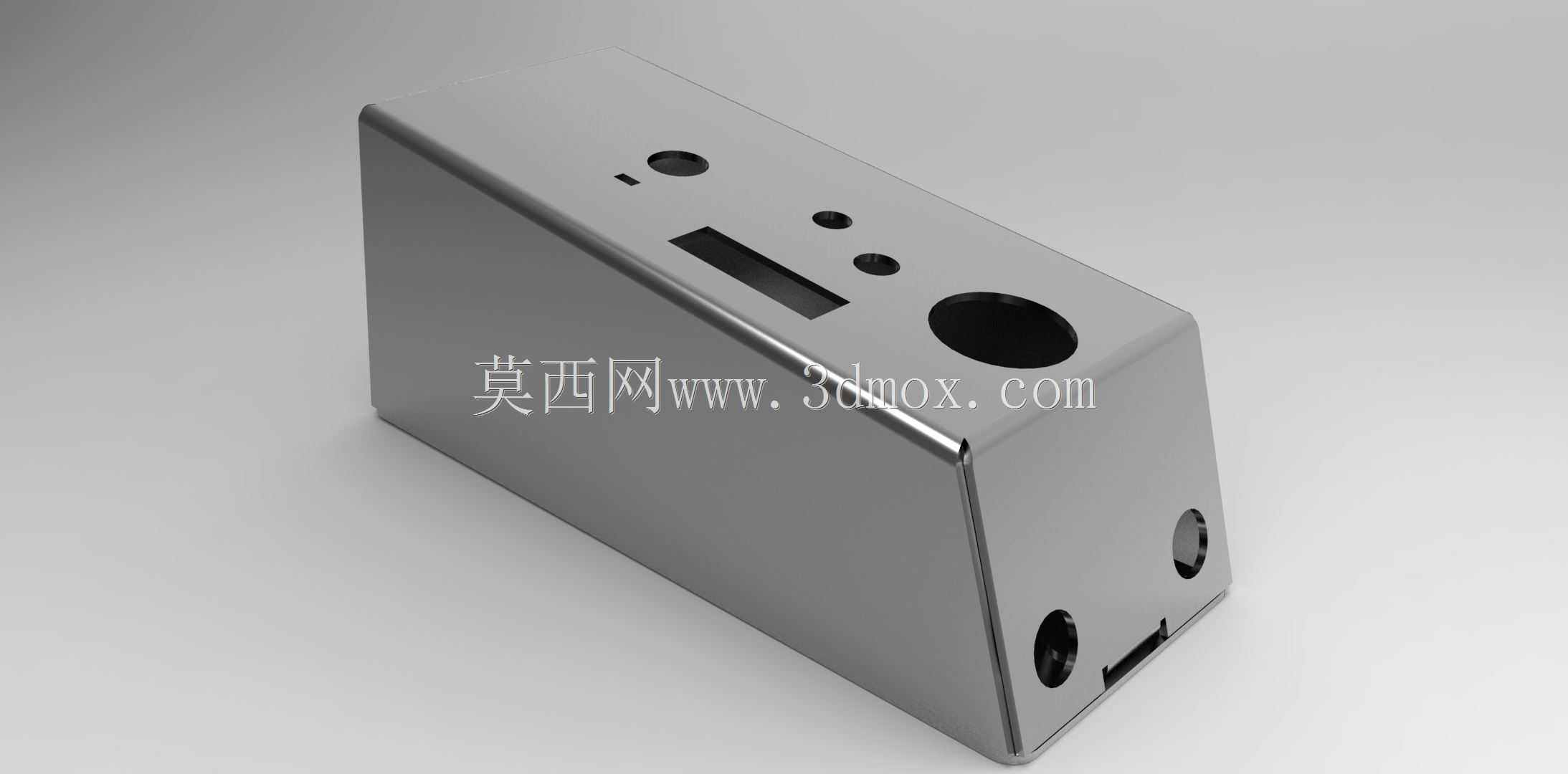

　　从安装边界来看，这类方盒一般采用1mm或者1.5mm的冷轧钢板做折弯成型，整体外形是规整的长方体，没有外凸的结构，适合在设备面板上做嵌入式安装，也可以通过侧面的安装孔固定在型材机架上。折边处采用的是常见的扣合拼接结构，不需要额外焊接，靠折弯时预留的卡扣位就能完成盒体的组装，后续维护时拆开也方便，适合小批量生产的场景，不需要开冲压模具，用数控冲床或者激光切割下料后，折弯机就能完成加工，加工成本低，交付周期短。

　　实际使用中，这类方盒的开孔位置要提前和电气工程师核对，避免出现接口位置和内部走线干涉的问题，比如电源接口要尽量靠近盒体的进线侧，减少内部线缆的弯折半径，指示灯的开孔要对应PCB板上灯珠的位置，偏差不能超过1mm，不然组装后灯珠会偏在孔位一侧，影响外观和指示效果。另外方盒的边角处做了微小的倒角处理，避免安装时划伤操作人员的手，也能减少喷涂时边角积漆的问题。

　　很多人觉得钣金方盒结构简单，其实细节处的考量直接影响后续的装配效率和使用体验，比如这个方盒的开孔大小，每个接口的安装孔都预留了0.2mm的装配公差，避免因为板材加工的误差导致接头装不进去，盒体内部的折边高度刚好和内部安装的PCB板厚度匹配，不需要额外加铜柱就能把电路板卡在折边上，减少了紧固件的使用，组装时只需要两颗螺丝就能固定电路板，大幅提升了装配效率。在做表面处理时，这类方盒一般采用喷塑处理，开孔边缘的毛刺要提前打磨干净，不然喷塑后毛刺位置容易掉漆，使用时间长了会生锈。如果是用在户外场景，还可以在盒体的接缝处加防水胶条，对应的开孔位置也要加装防水密封圈，提升整体的防护等级，满足户外使用的需求。
