透明外壳深沟球滚动轴承三维结构设计

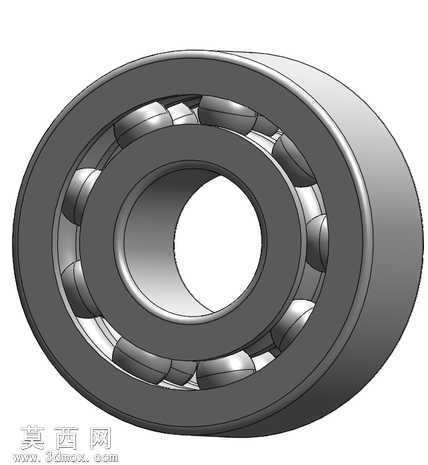

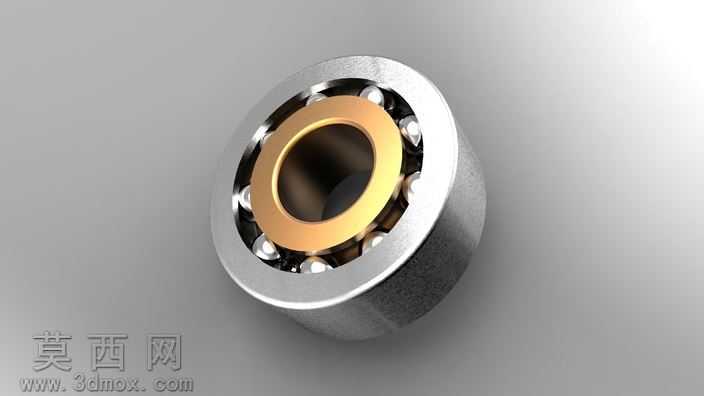

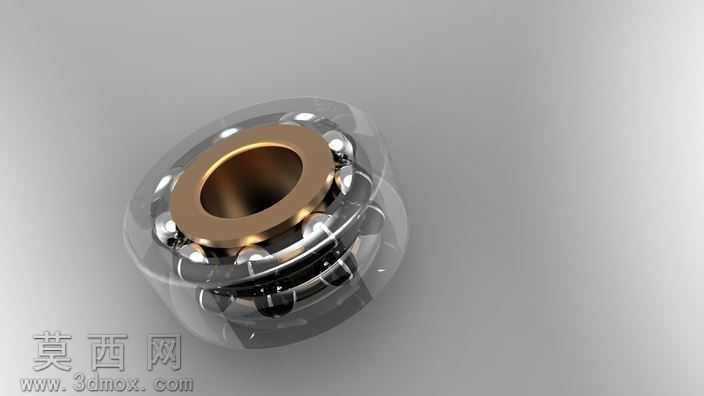

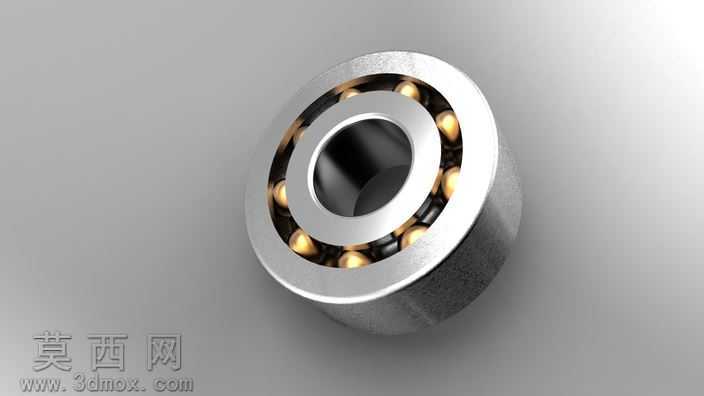

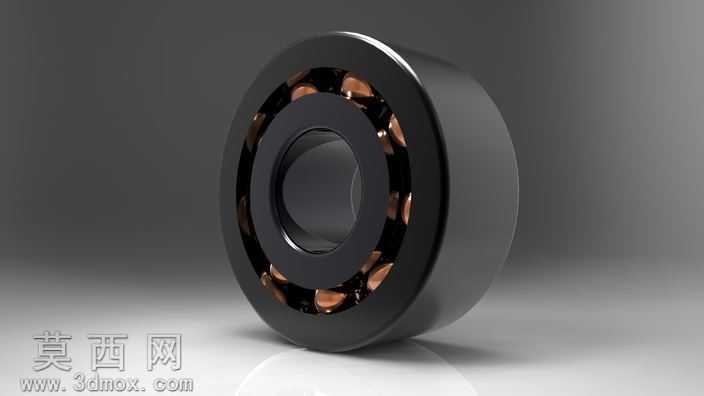

本作品为带透明外壳展示效果的深沟球滚动轴承三维建模作品，建模过程依托三维设计软件完成，整体采用参数化建模思路，严格遵循滚动轴承的通用结构比例进行尺寸设定，确保各部件装配关系符合机械设计规范。模型整体由内圈、外圈、滚动钢球、保持架以及外层透明展示壳体五个核心部分组成，建模时首先绘制内圈与外圈的旋转截面草图，通过旋转凸台命令生成内外圈的基础实体，针对内外圈上的滚道结构，采用旋转切除的方式完成弧形滚道的加工特征构建，保证滚道弧度与钢球球面完全贴合，还原真实轴承的滚动配合关系。滚动钢球部分采用圆周阵列命令完成均匀排布，阵列时严格控制钢球的中心距与等分角度，确保每颗钢球都能同时与内外圈滚道相切，还原轴承滚动支撑的核心功能结构。保持架部分采用包覆式结构设计，建模时先绘制单个钢球的兜孔特征，通过圆周阵列生成全部兜孔后，再对保持架的基体进行圆角与轻量化处理，还原真实保持架的结构形态。外层的透明展示壳体为辅助展示结构，建模时参考轴承外圈的外形尺寸做等距偏移生成壳体实体，材质设置上做了区分处理：内外圈采用铜合金材质，赋予金属磨砂与抛光结合的质感，滚道部分做高抛光处理还原真实轴承的加工精度；滚动钢球采用高反光铬钢材质，添加环境反射效果凸显金属球面的光洁度；保持架采用黑色硬质合金材质，添加细微的颗粒质感区分于其他金属部件；外层透明壳体采用高透亚克力材质，调整折射与透明度参数，既可以清晰展示内部轴承的完整结构，又能呈现透明材质的光影折射效果。渲染阶段采用三点布光方案，主光源从斜上方45度投射，突出轴承金属部件的高光与结构层次，辅光源从侧方补光消除暗部死黑，背光源添加轮廓光勾勒透明壳体的边缘轮廓，背景采用渐变灰色调突出主体，最终渲染效果清晰展现了轴承的内部装配结构与各部件的材质特征，可用于机械原理教学展示、五金配件产品演示等场景。
