工业轴流通风机金属叶轮结构设计

　　在民用与工业通风场景中，轴流类通风设备始终是空气置换、热量输送、废气排出环节的核心执行单元，本次呈现的通风结构采用全金属直联式轴流布局，适配多数常规工况下的管道加装、墙面嵌装需求。从实际工程落地角度看，这类通风设备常被用于商超地下车库的空气循环、建筑工地临时通风换气、生产车间工位散热、仓储空间的防潮通风，部分同结构改型后也可用于暖通系统的送风末端，相比离心式通风设备，轴流结构的风阻更小、安装纵深要求更低，适合大流量低风压的通风场景。

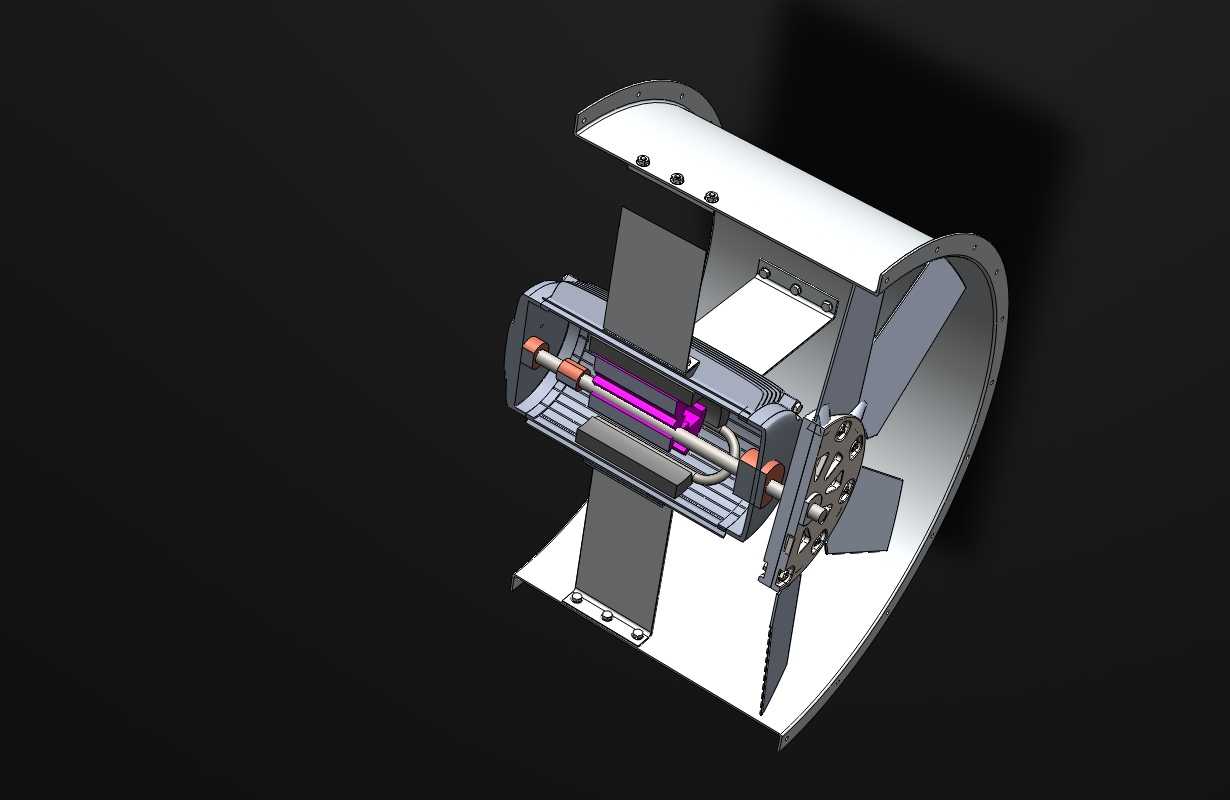

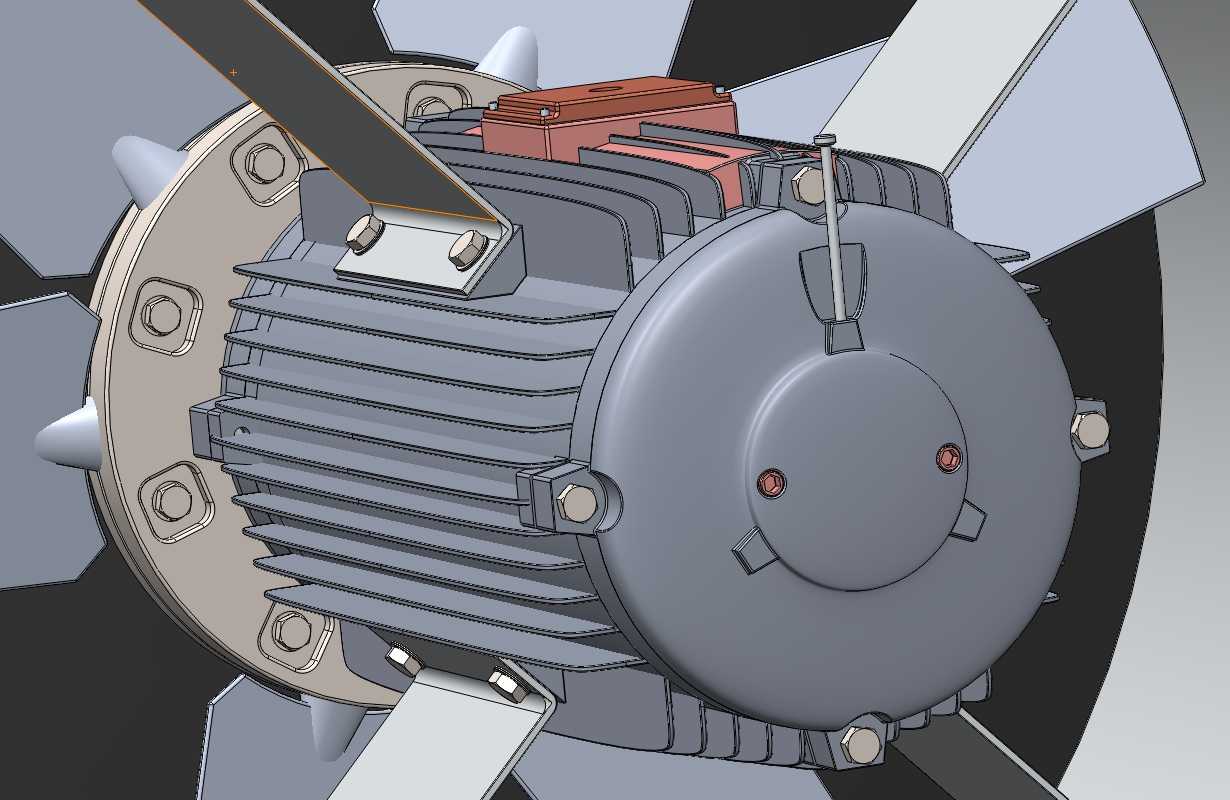

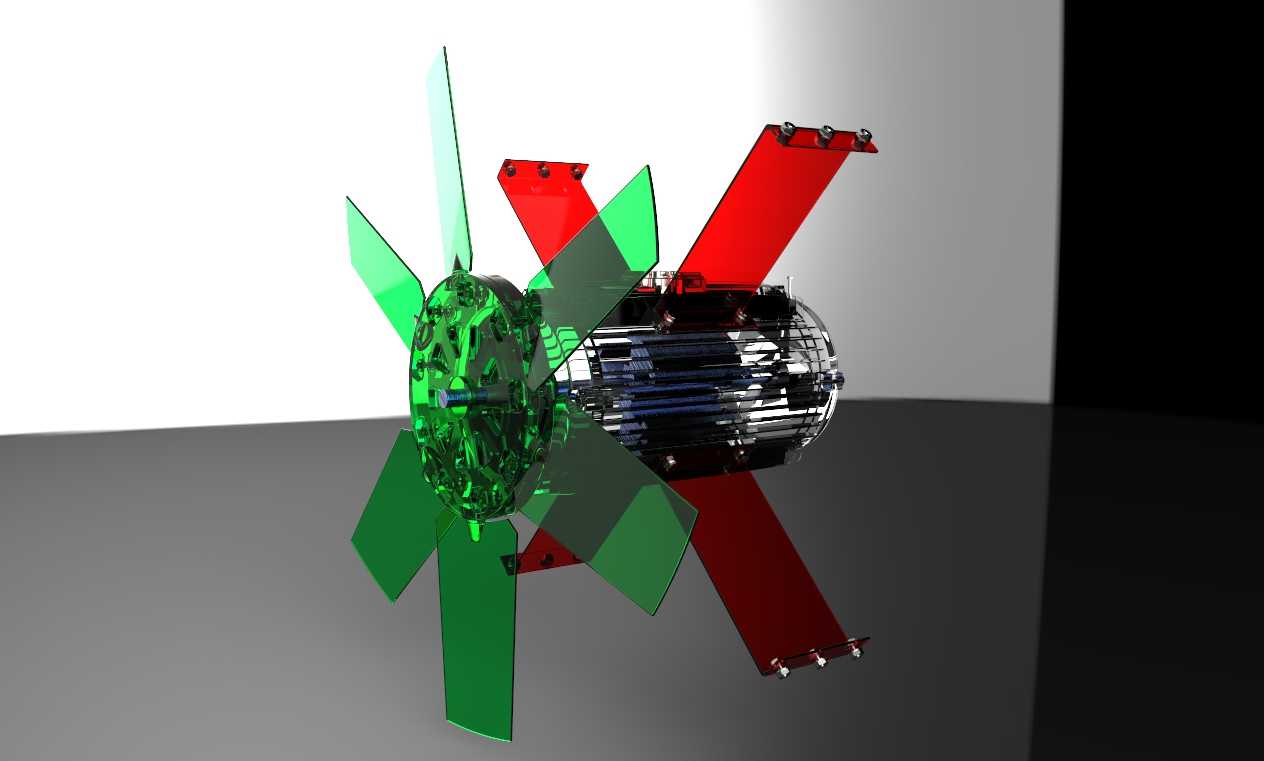

　　该结构的核心做功部件为多叶片金属叶轮，叶片采用等厚冲压成型后做镜面抛光处理，既降低叶片表面的空气粘附阻力，也能减少长期运行中粉尘、水汽在叶片表面的附着积灰，降低运维清理的频次。叶轮与中心轮毂采用螺栓组周向均布锁紧，每片叶片的安装角经过匹配校准，保证运行时的动平衡精度，避免高速转动下出现整机振动、连接螺栓松动的问题。轮毂中心预留与驱动电机输出轴配合的轴孔与键槽，可直接匹配标准Y系列三相异步电机的输出端，省去额外的传动连接结构，减少传动环节的能量损耗，也缩小了整机的轴向安装尺寸。

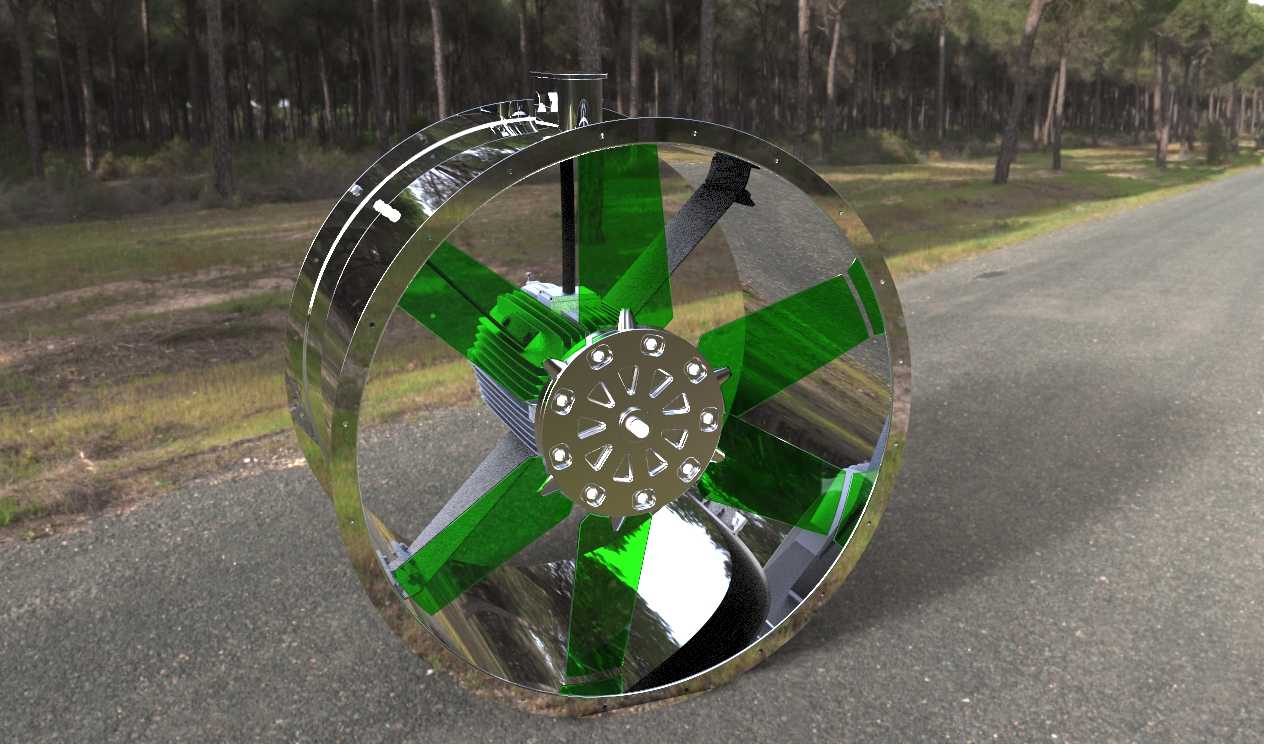

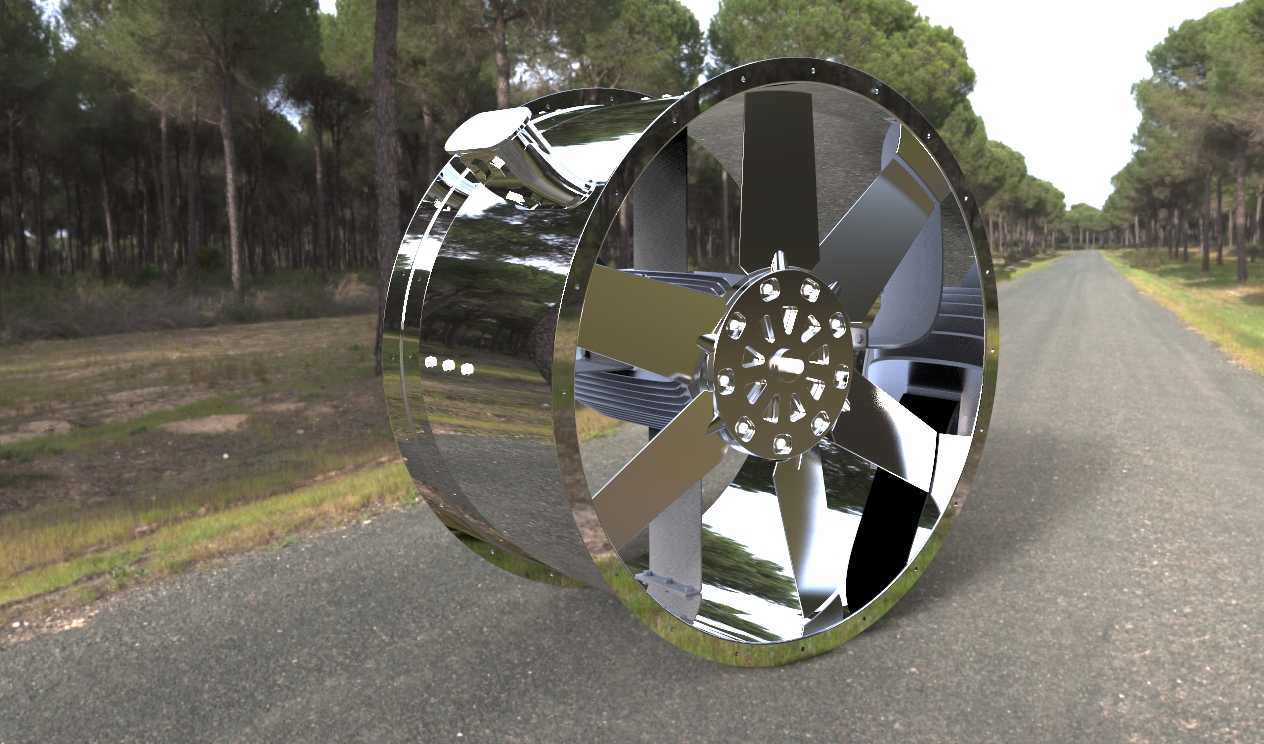

　　外围的风筒采用卷板焊接成型，两端加工有标准连接法兰，法兰面预留均布的螺栓过孔，可直接与同管径的通风管道做法兰对接，也可搭配防护网、防雨弯头做墙面外装使用。风筒内壁与叶轮叶尖的间隙控制在合理范围，既避免叶尖刮蹭筒壁引发运行故障，也尽可能减少间隙处的气流回流损失，提升通风效率。整机的外形尺寸为1250mm×800mm，这里的尺寸参数对应风筒的公称直径与轴向总长度，安装时需要预留的边界空间需在直径方向单边多留出至少100mm的安装操作空间，轴向方向预留电机接线、检修的操作余量，若采用支架吊装的安装方式，支架的承重载荷需按照整机重量的1.5倍以上做冗余设计，避免长期运行振动引发的固定结构疲劳。

　　从设计思路层面看，该结构优先考虑了工况适配性与加工便利性，所有金属板材、型材均采用常规工业牌号的钢材，冲压、焊接、机加工工序均为通用机械加工工艺，无需特殊定制刀具或工装，适合批量生产加工。叶片的翼型选用成熟的低速翼型截面，在保证结构强度的前提下，尽可能降低叶片运行时的气动噪声，适配对噪音控制有一定要求的民用商用场景。轮毂处的整流帽采用流线型圆弧结构，可引导入口处的气流平顺进入叶轮做功区域，减少入口处的气流紊流与涡流损失，提升入口气流的均匀性。

　　在实际选型匹配时，需要结合应用场景的通风量需求、管路阻力损失来匹配对应转速的驱动电机，若用于含尘量较高的工况，可在进风端加装初效过滤滤网，此时需要适当提升电机的功率冗余，抵消滤网带来的风阻增加；若用于潮湿或有腐蚀性气体的通风场景，可将叶片、风筒的材质更换为不锈钢或做对应的防腐涂层处理，连接螺栓也需采用对应防腐等级的标准件，提升设备在特殊工况下的使用寿命。安装时需注意整机的水平度校准，保证叶轮转动时的端面跳动量在允许公差范围内，接线完成后需先做点动测试，确认叶轮转动方向与风筒上标注的气流方向一致，避免反转导致通风量不足、电机过载的问题。日常运维中，仅需定期检查连接螺栓的紧固状态、叶片表面的积灰情况，及时清理附着的杂物即可，结构本身无复杂易损部件，长期运行的维护成本较低。
