卧式液压原木劈裂设备三维设计模型

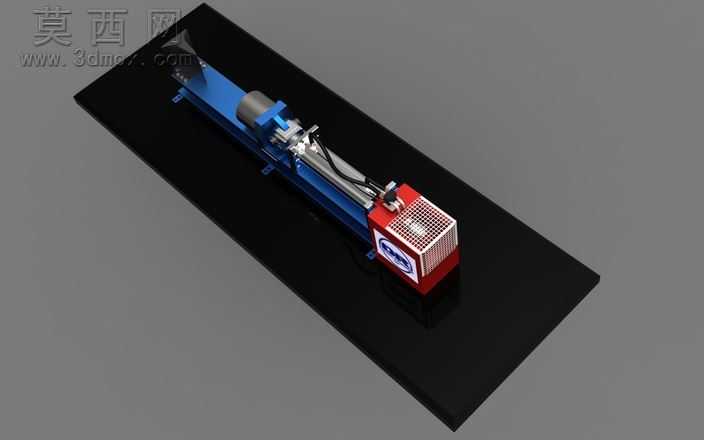

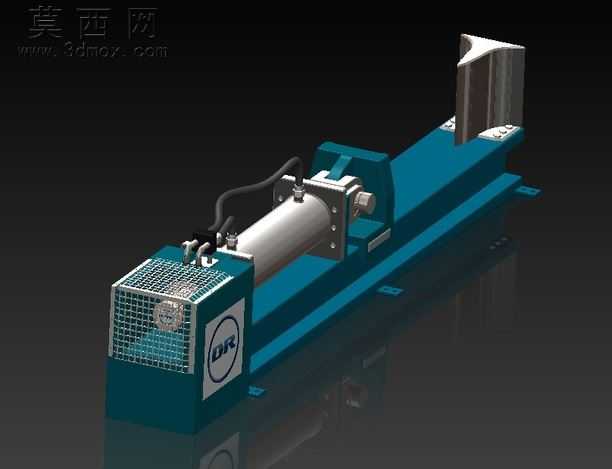

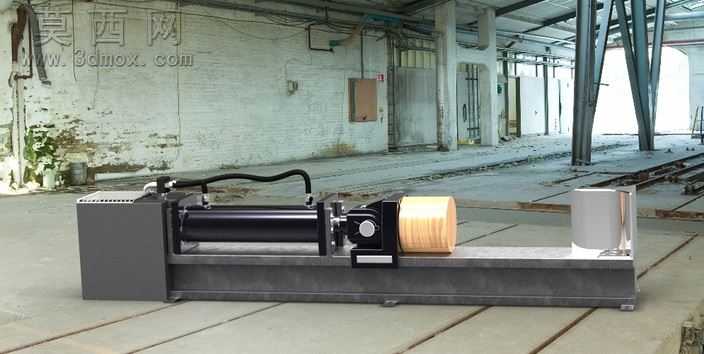

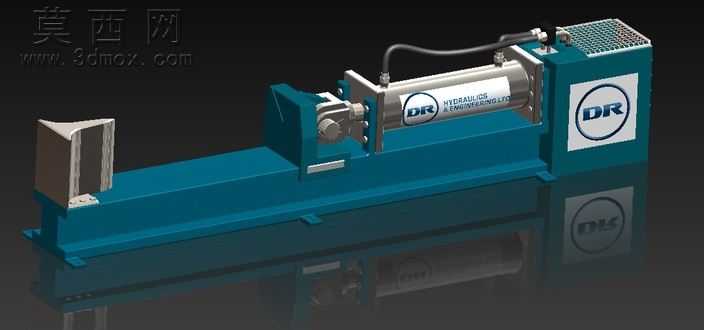

本模型为卧式液压驱动的原木劈裂作业设备，整体采用卧式长床身布局设计，建模过程中先完成整体机架的结构搭建，机架采用型钢焊接成型的框架结构，建模时对焊接拼接的接缝、安装定位面都做了精细化还原，保证结构强度表现符合重型作业设备的设计要求。设备核心驱动单元为横向布置的液压油缸，建模时还原了油缸的缸筒、端盖、活塞杆、密封安装位等细节结构，油缸通过法兰定位结构固定在机架左端的动力安装仓内，动力仓同时集成了液压阀组、油路接口的安装位，配套的高压油管采用柔性管路建模，还原了管路的弯曲走向与接头连接细节。油缸活塞杆末端连接楔形劈裂刀座，刀座采用滑块式结构与床身导轨配合，可沿床身水平方向平稳进给，避免劈裂作业时出现受力偏移。床身右端设置原木定位挡架，可对不同直径的待劈原木进行侧向定位，防止原木在劈裂受力时发生侧滑移位。渲染阶段采用工业写实风格，机架部分做了磨砂金属漆材质表现，液压油缸缸筒做了亮面镀铬金属材质，高压油管做了黑色橡胶材质，劈裂刀部分做了淬火高硬度钢的材质表现，搭配工业厂房的场景环境，还原了设备真实作业的场景质感。设计过程中充分考虑了劈裂作业的受力特性，将油缸推力轴线与床身导轨中心线、劈裂刀中心线做同轴设计，保证作业时推力完全沿进给方向传递，减少额外的结构负载，同时床身底部设置了可调支撑脚，可适配不平整的作业地面，保证设备放置的稳定性。整体模型结构完整，各部件的装配关系清晰，可直观展现卧式液压劈木设备的工作原理与结构组成。
