M3M4M5规格螺纹板牙套丝工具组件

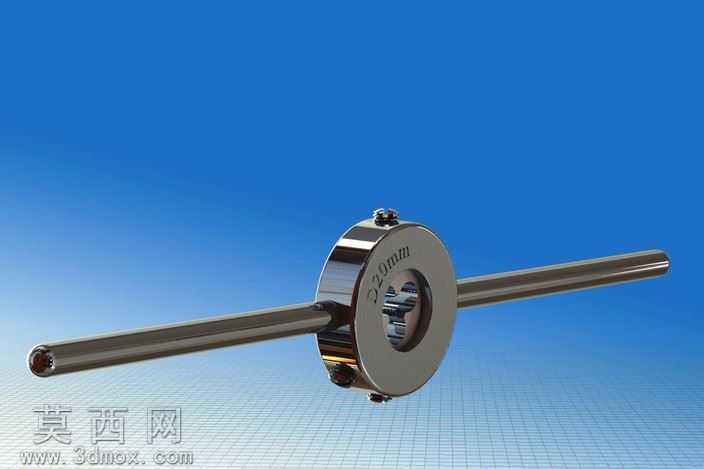

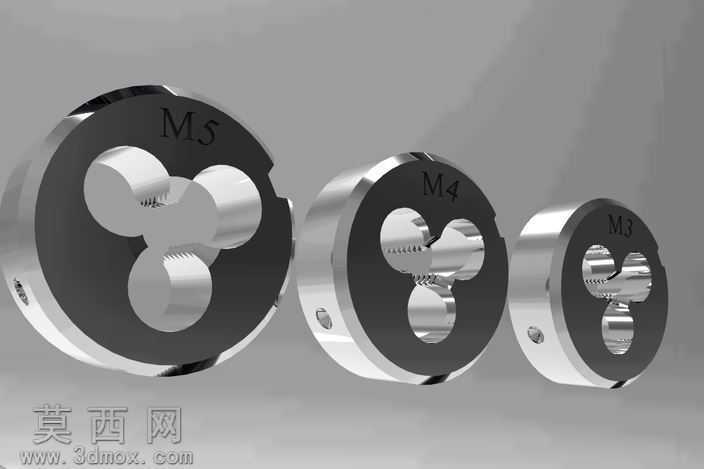

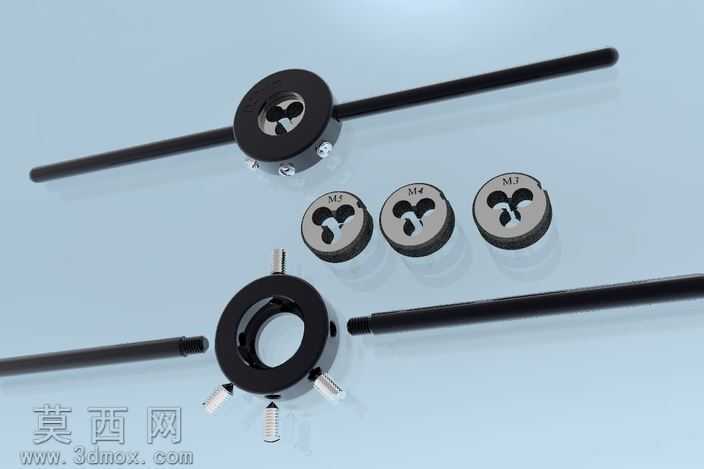

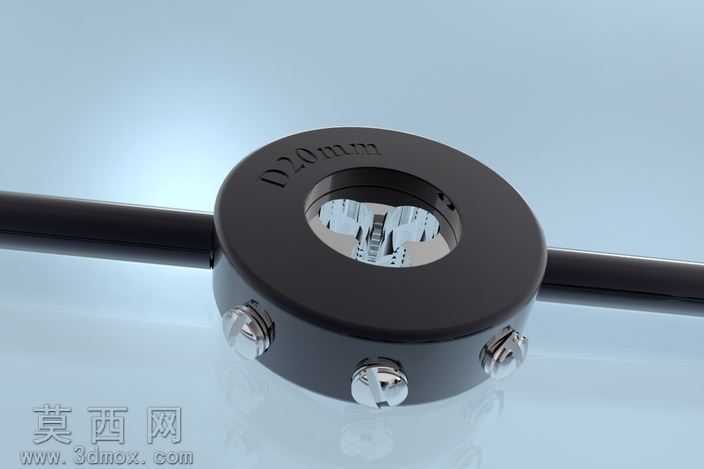

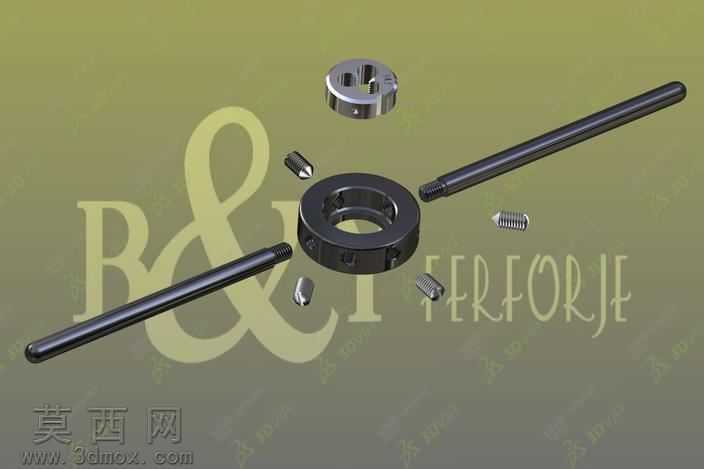

本模型为手动外螺纹加工用板牙及配套保持架组件，适配M3、M4、M5三种公制粗牙螺纹规格，整体采用三维建模软件完成全参数化设计，完整还原了板牙与配套扳手的装配结构与功能细节。建模过程中首先依据公制螺纹板牙的标准尺寸参数，构建圆形板牙基体，精准绘制板牙端面上的三瓣切削刃结构，还原切削刃的前角、后角角度与排屑槽的弧形轮廓，同时在板牙外圆面上加工出对应规格的标识凹刻与定位V型槽，保证与保持架的定位结构精准匹配。配套的板牙保持架即套丝扳手采用对称长杆式结构，建模时先构建环形的板牙安装座，在安装座周向均匀布置三颗紧定螺钉的安装孔位，还原紧定螺钉的外螺纹、锥端定位结构与滚花拧头细节，保证螺钉可旋入后顶紧板牙外圆的V型槽，实现板牙的周向与轴向固定，防止套丝作业时板牙打滑移位；保持架两侧的操作长杆采用圆柱结构，与安装座采用过盈配合的装配结构，建模时还原了长杆与安装座连接位置的过渡圆角，避免应力集中的结构缺陷。材质渲染阶段，板牙部分采用合金工具钢材质，赋予高硬度金属质感，表面做哑光磨砂处理，切削刃位置做轻微高光处理体现刃口的锋利度；保持架主体采用发黑处理的中碳钢材质，表面呈现深黑色哑光金属质感，紧定螺钉的滚花头做亮面金属处理，区分不同部件的材质差异；操作长杆与安装座做同材质处理，整体渲染效果还原了实物工具的工业质感。结构设计上充分考虑手动套丝作业的受力需求，长杆长度适配手动操作的力臂要求，安装座的环形内径与对应规格板牙的外径做间隙配合设计，既方便板牙的快速更换，又能保证装夹后的同轴度，三颗紧定螺钉呈120度均匀分布，夹紧力均匀作用在板牙外圆，避免板牙装夹偏斜导致套出的螺纹出现歪牙、烂牙问题；板牙的切削刃与排屑槽结构完全符合手动套丝的切削角度要求，排屑槽的弧形设计可在套丝过程中顺利导出金属切屑，避免切屑堵塞刮伤已加工螺纹表面。整体模型装配关系清晰，各部件无干涉，可用于五金工具结构展示、手动螺纹加工工艺演示等场景，完整还原了小型手动套丝工具的全部结构特征与功能设计逻辑。
