带防丢链条D型环25毫米快卸插销

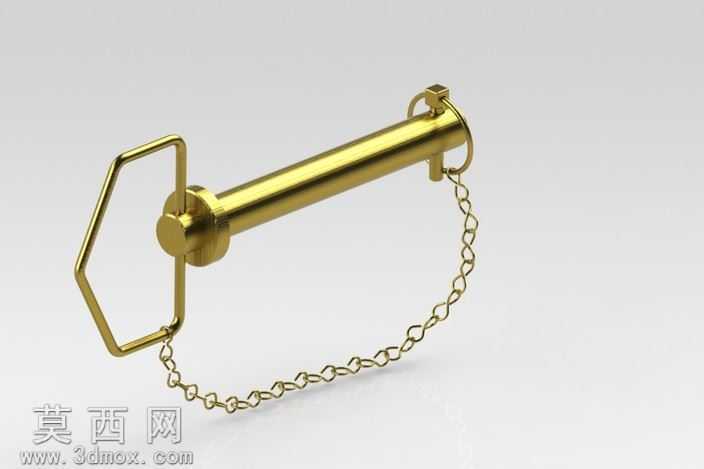

本作品为公称直径25毫米的快卸搭销三维模型，采用SolidWorks完成全参数化建模，建模过程严格遵循机械五金件的实际加工尺寸规范，对插销主体、D型操作拉环、端部锁止卡件、防丢连接链条四个核心组成部分进行独立零件建模后完成虚拟装配，完整还原该类快卸销的实际装配关系与活动结构。建模阶段对插销主体的圆柱度、端部轴肩的同轴度进行参数约束，保证销身与安装孔的配合精度符合快拆连接件的公差要求；D型拉环采用闭合折弯结构建模，拉环与销身端部的铰接结构预留合理转动间隙，还原实际使用中拉环可翻转提拉的活动特性；端部锁止卡件采用弹性卡销结构建模，模拟实际插入后自动弹起锁止、提拉拉环时带动卡件收回解锁的动作逻辑；防丢链条采用逐节链环阵列建模，每节链环设置独立的转动配合约束，可真实模拟链条自然垂落、随拉环活动的弯折状态。材质与渲染阶段，整体零件采用黄铜金属材质，通过调整金属粗糙度参数模拟五金件表面抛光后的亮面金属质感，对链环衔接处、拉环折弯处、销身端部的边缘进行细微倒角处理，还原实际机加工零件的边缘工艺特征；渲染时采用柔和侧上方打光，突出金属表面的反光层次与结构轮廓，背景选用浅灰色纯色背景，清晰呈现零件的整体形态与结构细节。设计思路上，该类搭销主要用于需要频繁拆装的机械设备连接部位，无需额外工具即可完成快速插拔锁止，配套的防丢链条可避免插销拔出后遗失，D型拉环的造型符合人体工学，提拉操作时受力均匀不易滑脱，建模过程中充分考虑零件的实际使用场景，对受力部位的结构强度进行合理的尺寸加厚，保证模型既符合外观还原要求，也具备结构合理性，可用于机械装配演示、五金产品展示、相关设备的配套装配设计参考。
