齿轮齿条啮合传动机构仿真模型

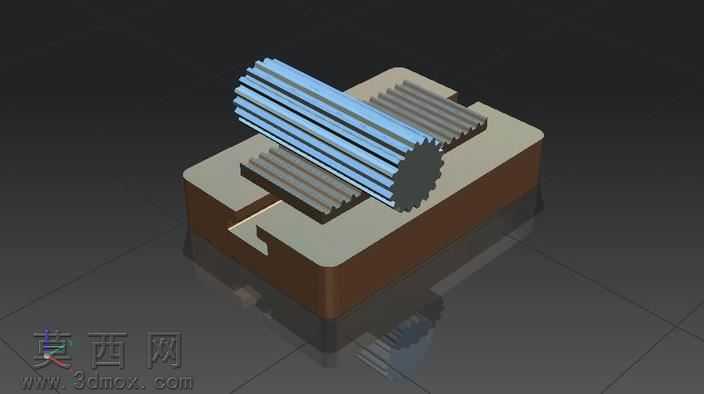

本模型为齿轮齿条啮合传动机构的三维仿真模型，建模过程严格遵循机械设计标准中齿轮齿条的啮合参数规范，首先通过参数化绘制方式完成齿轮渐开线齿廓的精准绘制，保证齿形压力角、模数、齿距等核心参数符合传动配合要求，再通过拉伸特征生成齿轮的柱体结构，对齿顶、齿根位置做符合工艺要求的圆角过渡处理，避免应力集中的结构缺陷。齿条部分以对应齿轮的参数为基准，绘制直线型齿廓结构，保证齿距、齿高与齿轮完全匹配，同时完成齿条安装基座的结构建模，基座设置有与齿条配合的定位滑槽，确保齿条滑动过程中的导向精度，基座整体采用规整的块体结构，边角做钝化处理，兼顾结构强度与装配合理性。材质渲染阶段，为齿轮赋予金属质感的蓝色哑光金属材质，清晰呈现轮齿的分层排布结构，齿条与基座分别赋予深灰色金属与棕褐色工程材质，通过不同材质的色彩与质感差异，清晰区分各个功能部件，场景内添加柔和的环境光与定向补光，避免齿槽等凹陷位置出现过暗的阴影，完整展现啮合区域的配合细节。模型完整还原了齿轮转动带动齿条做直线往复运动的传动逻辑，啮合位置的齿侧间隙设置在合理公差范围内，既保证运动过程无卡滞，也避免间隙过大导致的传动回程误差，可直观演示旋转运动与直线运动相互转换的机械原理，整体结构装配关系清晰，各部件无干涉问题，可用于机械原理教学演示、传动机构方案验证等场景，能够直观展现齿轮齿条传动的结构特点与运动特性。
