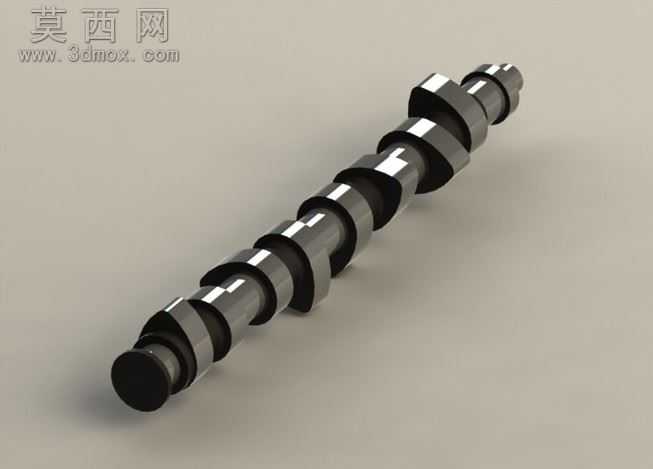

四缸发动机八凸轮凸轮轴结构模型

本模型为适配8凸轮4缸发动机的凸轮轴三维结构模型，建模过程严格遵循内燃机配气机构的设计规范，先以中心轴为基准搭建轴体主体，再根据四缸发动机的点火顺序、配气相位参数逐一排布八个凸轮的周向角度与轴向位置，确保每个凸轮的轮廓曲线完全匹配对应气缸进排气门的升程规律，可精准还原凸轮轴驱动气门定时开闭的工作逻辑。建模阶段对轴体上的定位轴肩、安装轴颈、油封配合段等细节结构做了完整还原，所有轴段的直径公差、凸轮表面的形位公差均参考量产发动机凸轮轴的加工标准设定，保证模型结构符合实际机械加工的工艺要求。渲染环节采用金属材质模拟凸轮轴成品的表面质感，对凸轮工作面做了高抛光金属材质处理，还原凸轮轴经淬火磨削后的光滑耐磨表面特性，轴体非工作面采用哑光金属材质区分不同加工区域，搭配柔和的环境光影突出轴体的阶梯结构与凸轮的轮廓曲线，让模型整体视觉效果贴近真实工业零部件的展示效果。从结构设计来看，该凸轮轴采用整体式轴身设计，八个凸轮沿轴向等距对应四个气缸的进排气工位，凸轮型线采用兼顾气门开闭速度与机构冲击的缓冲段设计，既能够保证发动机进排气过程的充气效率，又可以降低配气机构工作过程中的接触冲击，延长部件使用寿命。模型完整还原了凸轮轴的装配基准结构，两端的中心定位孔、轴颈的润滑油道预留位置都做了精细化呈现，可直接用于发动机配气机构的装配干涉检查、运动仿真演示，也可作为机械设计教学中凸轮机构、发动机结构讲解的演示素材，帮助学习者直观理解凸轮轴的结构特点与工作原理，掌握内燃机核心部件的设计逻辑。
