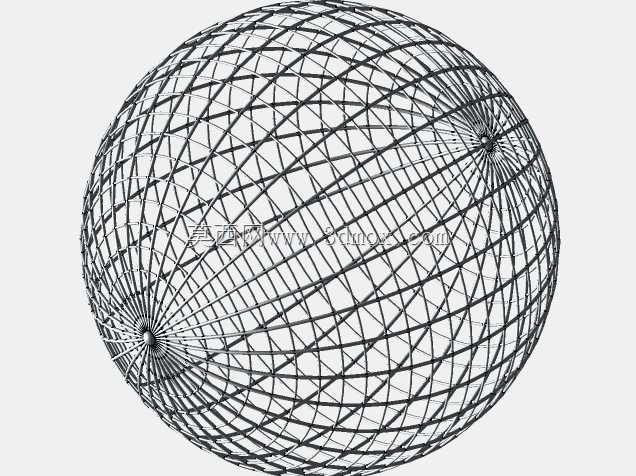

球形空间管状支撑框架结构设计

　　这类球形管状框架在工程场景中常作为大跨度空间支撑骨架使用，常见于场馆穹顶承重结构、特种雷达天线支撑骨架、高空观测平台围护框架、化工领域球形储罐外部补强支撑体系，部分小型化的同构型框架也会用作实验设备的防护笼、特种物料的承载托架。从实际使用需求出发，这类框架的核心作用是通过杆件的空间排布，将外部施加的集中荷载、均布荷载均匀分散到每一段管材上，依托管材自身的轴向拉压性能承载，相比实心球形结构能降低70%以上的自重，同时保留完整的球形轮廓边界，适配需要球形包覆面、球形受力面的设备安装需求。

　　设计这类框架时，首先要确定整体的球形包络边界，也就是框架所有杆件的外轮廓不能超出预设的球面范围，内轮廓要预留足够的内部安装空间，避免和内部布置的设备、管线、走料通道产生干涉。杆件的排布逻辑参考测地线穹顶的网格划分思路，将整个球面拆解为若干个大小均匀的多边形网格单元，每个单元的边线采用等径管材拼接，拼接节点处采用相贯线切割处理，保证管材对接时的贴合度，减少节点处的应力集中。不同于平面桁架结构，这类空间球形框架的每一段管材都不是单纯承受单向力，在不同方向荷载作用下，部分杆件会承受拉力，部分杆件会承受压力，因此在杆件选型时，需要根据整体受力仿真的结果，匹配对应壁厚的管材，避免受压杆件出现失稳变形，受拉杆件出现拉裂风险。

　　从安装边界来看，这类框架的底部通常会设置3-6个均匀分布的安装支座，支座的安装孔位需要和基础预埋的螺栓位置完全匹配，支座本身要做加强处理，将整个框架的荷载平稳传递到下方基础上。框架的杆件连接节点，在小尺寸模型中可以采用焊接连接，大尺寸工程应用中多采用螺栓球节点连接，方便现场拼装和后期维护更换杆件。框架表面的处理方式根据使用场景调整，户外使用的框架需要做镀锌防腐处理，室内洁净场景使用的框架可以做抛光或者喷塑处理，部分需要走流体介质的特殊场景，还可以将框架的管材本身作为流体通道，在节点处做密封处理，省去额外布置管线的空间。

　　在结构受力层面，这类球形管状框架的风阻系数远低于同尺寸的实心球形结构，气流可以从杆件之间的空隙穿过，因此在高空户外场景使用时，风荷载对结构的影响会大幅降低，这也是很多高空观测平台、雷达站选择这类结构作为支撑骨架的核心原因。另外，框架的网格尺寸可以根据实际需求调整，如果需要在框架外部铺设蒙皮、太阳能板、防护网，就将网格尺寸控制在对应铺装材料的适配跨度内，如果仅作为支撑骨架使用，可以适当放大网格尺寸，进一步降低结构自重。设计过程中需要注意，所有杆件的中心线都要交汇于对应的节点球心，避免出现偏心受力的情况，偏心受力会在节点处产生额外的弯矩，大幅降低整个框架的承载能力，严重时甚至会导致节点处杆件断裂。

　　这类框架的模块化程度较高，所有同规格的杆件可以批量生产，现场不需要复杂的加工设备，只需要按照编号拼接即可，安装效率比传统的现场焊接结构提升40%以上，而且后期如果某一段杆件出现腐蚀或者变形，可以单独拆卸更换，不需要拆解整个结构，维护成本更低。在部分特殊应用场景中，还可以在框架的杆件上预留安装接口，方便后续加装传感器、照明设备、喷淋装置等附属构件，不需要额外在框架上焊接支架，避免破坏原有结构的防腐层和受力平衡。
