深沟球滚动轴承精密结构三维数模

　　在各类旋转传动机构的设计选型中，滚动轴承是绕不开的核心支撑部件，本次完成的滚珠轴承三维结构，完全围绕实际工业场景的安装适配需求搭建，可直接用于传动系统的装配干涉校验、运动仿真环节。从实际应用场景来看，这类滚珠轴承覆盖的工况极广，小到小型输送线的从动辊支撑、精密检测设备的转轴定位，大到普通机床的主轴辅助支撑、农用机械的传动轮定位，只要存在低摩擦旋转需求的部位，都能见到同结构轴承的身影，它的核心作用是承接转轴的径向载荷，同时可承受一定比例的双向轴向载荷，将轴运转过程中的摩擦系数控制在极低区间，减少动力传输过程中的损耗，同时约束轴的轴向与径向窜动量，保证整轴的旋转精度维持在设计允许范围内。做这个结构的建模时，

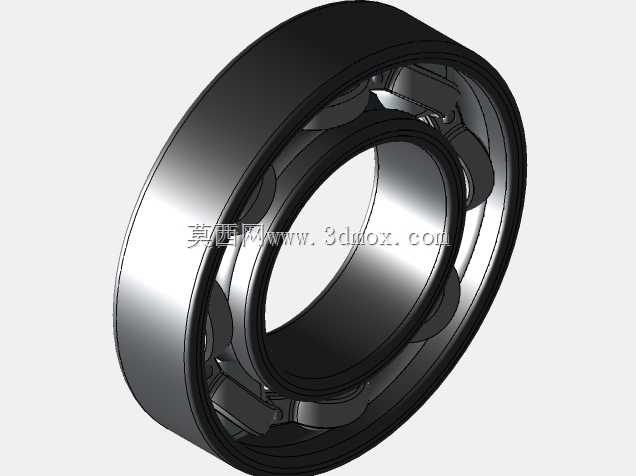

　　最先敲定的是滚道的曲率匹配关系，内圈外侧的滚道、外圈内侧的滚道曲率半径，都要比滚珠的半径略大零点几毫米，这个间隙量不是随意留的，既要保证滚珠在滚道内滚动时不会出现卡滞，也要避免间隙过大导致运转时出现窜动异响，同时还要兼顾润滑脂的存储空间——滚道与滚珠之间的微小间隙，刚好可以留存薄层润滑脂，在长期运转过程中持续形成油膜，避免金属直接接触造成的磨损失效。滚珠的排布均匀性是建模时重点控制的环节，所有滚珠的球心必须落在同一个节圆上，相邻滚珠之间的圆心角偏差控制在极小范围内，同时配套的保持架结构（本次数模完整还原了保持架的兜孔结构），每个兜孔刚好包裹单颗滚珠的部分球面，既可以将相邻滚珠分隔开，避免滚珠之间直接接触摩擦产生额外阻力与磨损，

　　也能引导滚珠在滚道内按固定轨迹循环滚动，防止轴承高速运转时滚珠出现错位脱落的问题。从安装边界来看，这个轴承的内圈内径、外圈外径、装配总宽度都严格遵循通用深沟球轴承的安装尺寸规范，内圈与轴的配合选用基孔制过渡配合，安装时通过轴肩定位内圈端面，外圈与轴承座孔的配合选用基轴制间隙配合，通过轴承座的孔台肩定位外圈端面，建模时特意预留了安装时的倒角结构，内圈、外圈的装配导入端都做了小角度倒角，既可以方便压装时的导向，也能避免装配过程中尖锐边角刮伤轴或轴承座的配合面，影响装配精度。外形结构上没有做多余的异形设计，整体为标准的环形回转体结构，内圈、外圈的端面都做了平面度公差适配的结构还原，密封结构的安装槽位也完整保留，

　　后续如果需要加装接触式或非接触式密封圈，直接在对应槽位装配密封件即可，不需要再对轴承主体结构做二次修改。在做结构校验时，特意模拟了轴承运转时的受力状态，当径向载荷作用在内圈上时，载荷会通过内圈滚道传递到承载区的滚珠上，再通过滚珠传递到外圈，最终分散到轴承座的支撑结构上，整个传力路径的结构强度都做了对应加厚处理，内圈、外圈的滚道表层厚度满足常规工况下的接触疲劳强度要求，不会在长期交变载荷作用下出现滚道点蚀的问题。对于设备设计人员来说，这个数模可以直接导入到整机装配体中，不需要再从零开始绘制轴承结构，既可以用来校验轴系的轴向尺寸链，确认轴承安装位的空间是否足够，也可以用来模拟轴承与周边密封件、端盖、隔套的装配关系，提前排查干涉问题，减少后续实物试装时的修改成本。建模过程中所有的回转面都保证了同轴度要求，内圈内孔面、外圈外圆柱面、滚道面的回转轴线完全重合，避免因为建模时的基准偏差，导致后续装配仿真时出现轴系偏心的误判，滚珠的球面度也做了严格控制，所有滚珠直径偏差控制在微米级对应的建模精度内，还原真实轴承的加工精度要求，保证仿真结果和实际装配状态的一致性。
