精密光学器件内部结构细节三维设计

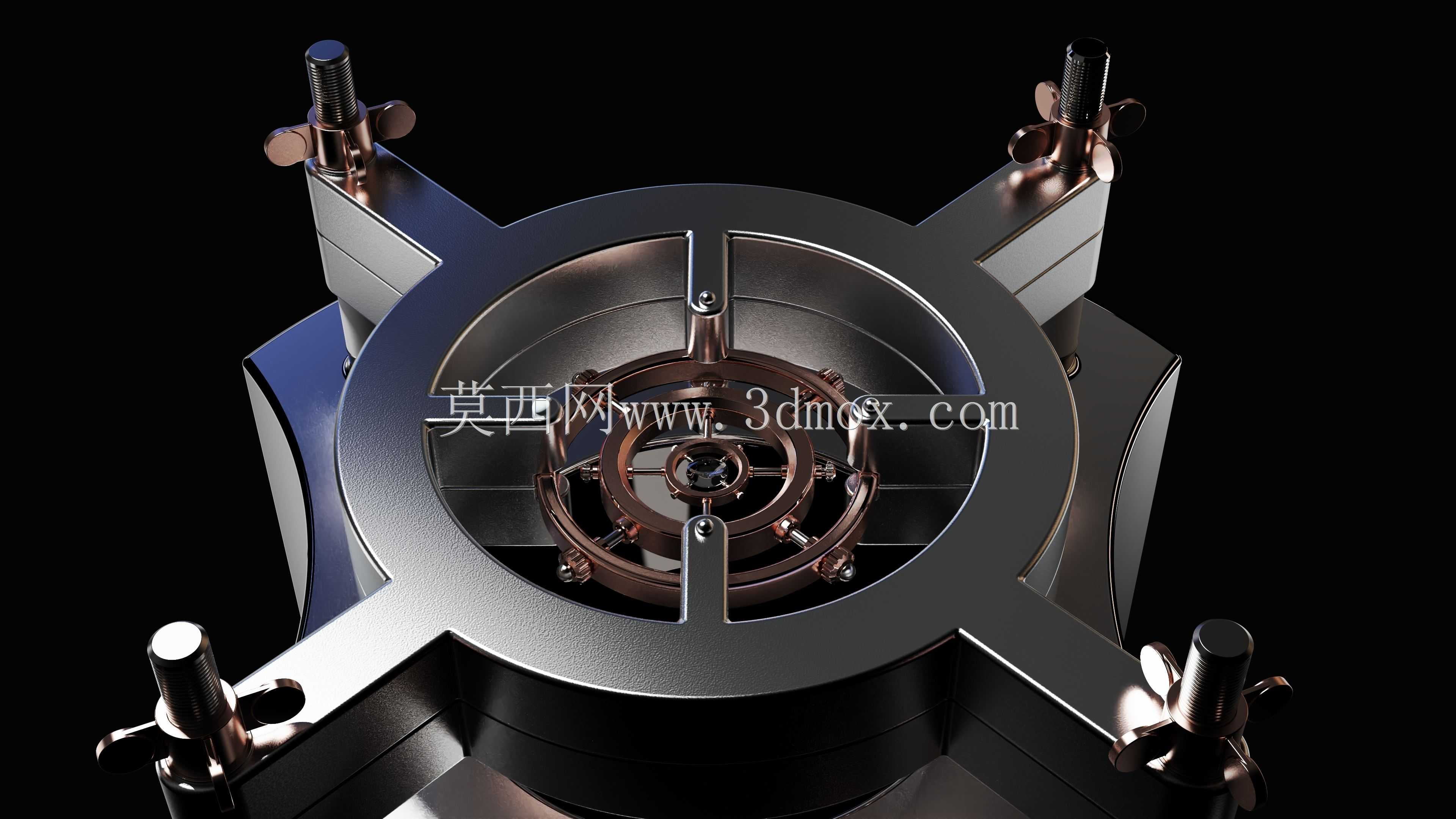

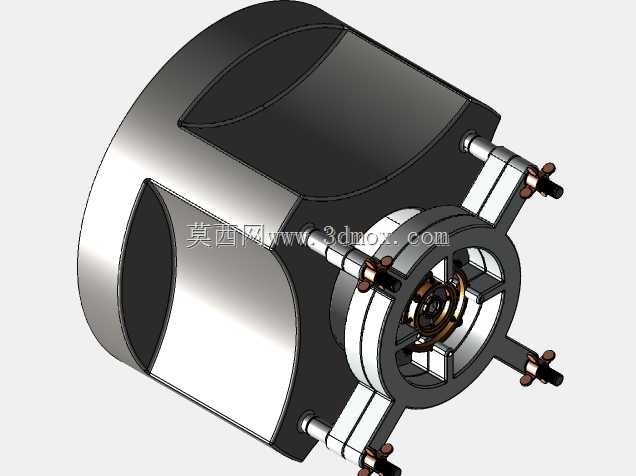

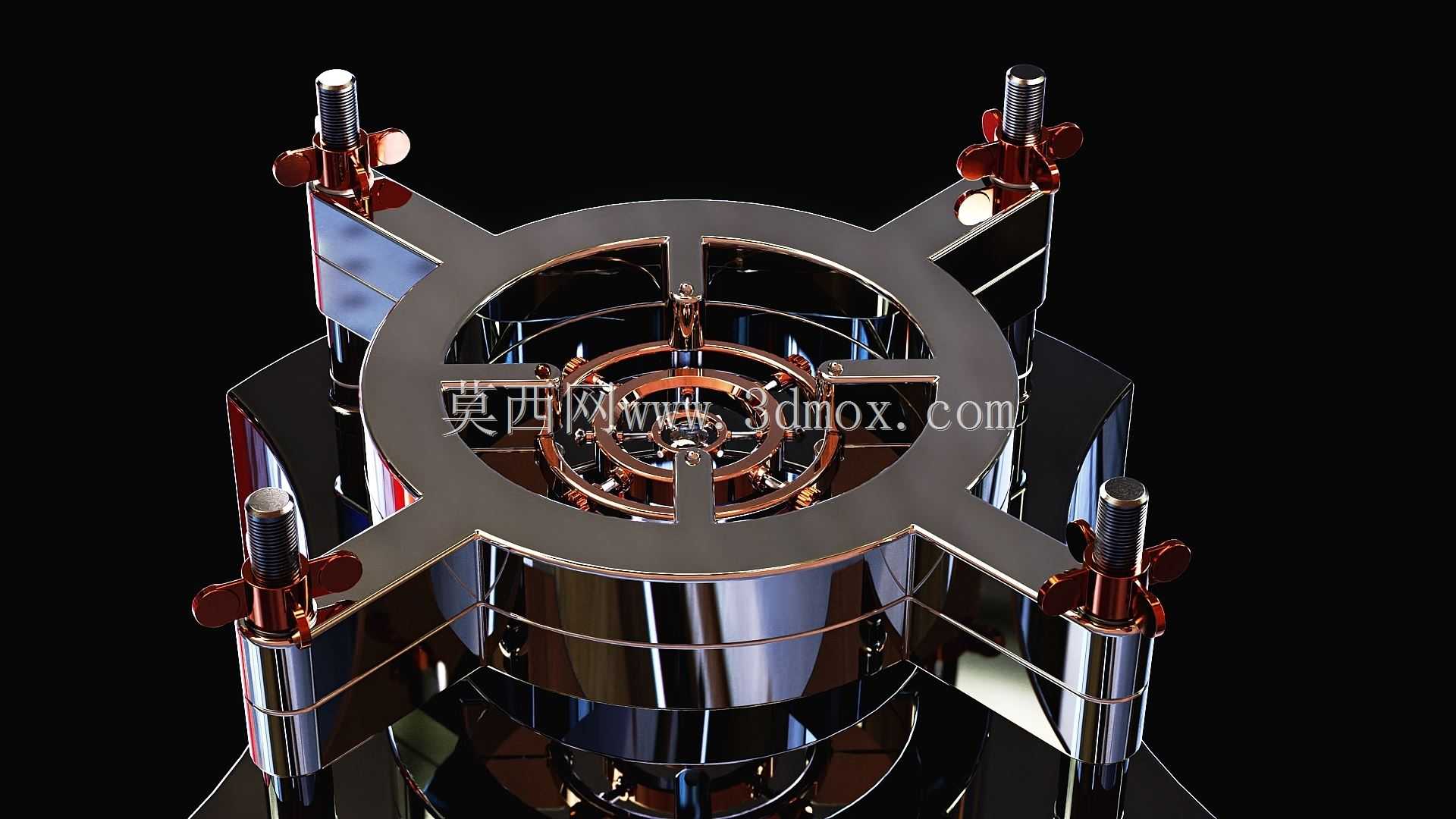

　　这套光学器件的结构设计，核心围绕精密光路传导的稳定性需求展开，在实验室光学检测、工业激光加工设备的光路校准模块、高端光学成像设备的内部组件装配场景中都有适配空间。从结构拆分来看，金属支撑框架采用型钢加工的基准底座，所有安装面的平面度公差控制在0.02mm以内，避免长期使用中出现应力变形导致光路偏移，框架上预留的安装孔位采用对称排布设计，既可以适配垂直安装的光路布局，也能满足水平卧式的装配需求，安装边界的预留间隙充分考虑了不同设备舱体的内部走线、防尘罩装配空间，不会出现与周边电气元件干涉的问题。玻璃光学元件的固定结构没有采用传统的刚性压接方式，而是设计了带缓冲垫层的弹性压片，压片的压紧力通过结构尺寸计算控制在合理区间，

　　既保证光学元件在设备振动、温度小幅波动的工况下不会出现位移，也不会因为压接力过大导致玻璃元件产生内应力，影响光路的传导精度。金属结构件的表面做了发黑哑光处理，避免内部杂散光反射对光学成像、激光传导的精度造成干扰，所有结构的棱边都做了倒角处理，一方面是装配过程中避免划伤光学元件的镀膜层，另一方面也减少操作人员装配时的磕碰风险。设计过程中优先考虑了组件的拆装维护性，所有光学元件的固定压片都采用统一规格的紧固件，不需要特殊工具就能完成元件的更换与校准，光路调整的基准面直接集成在金属框架上，不需要额外搭建校准工装，就能完成元件的初定位，大幅缩短设备的装配调试周期。从尺寸匹配来看，整个组件的外形轮廓控制在常规光学设备的标准安装舱尺寸范围内，

　　进出光口的位置预留了标准的滤镜转接环安装螺纹，可以根据不同的使用场景搭配不同波长的滤光元件，不需要额外修改结构就能完成功能拓展。支撑结构的加强筋排布经过受力仿真优化，在保证整体结构刚性的前提下尽可能压缩了非功能区域的材料占用，既控制了组件整体重量，也避免了多余结构对光路的遮挡。元件之间的隔圈设计采用了阶梯式结构，不同厚度的隔圈可以适配不同焦距的光学元件组合，不需要重新加工支撑结构就能完成不同光学参数的组件搭建，适配多场景的定制化需求。在装配公差的分配上，光学元件的定位基准与框架安装基准采用统一的基准链，避免基准转换带来的累积误差，每个定位面都设计了对应的装配对位标记，即使是没有丰富光学装配经验的操作人员，

　　也能按照标记完成高精度的初装配，减少后续光路校准的工作量。结构内部还预留了温度传感器的安装槽位，可以实时监测光学元件周边的温度变化，配合设备的温控系统保证光学组件始终处于稳定的工作温度区间，降低温度变化带来的元件形变、光路漂移问题。
