中柱式金属栏杆实木踏步螺旋梯结构设计

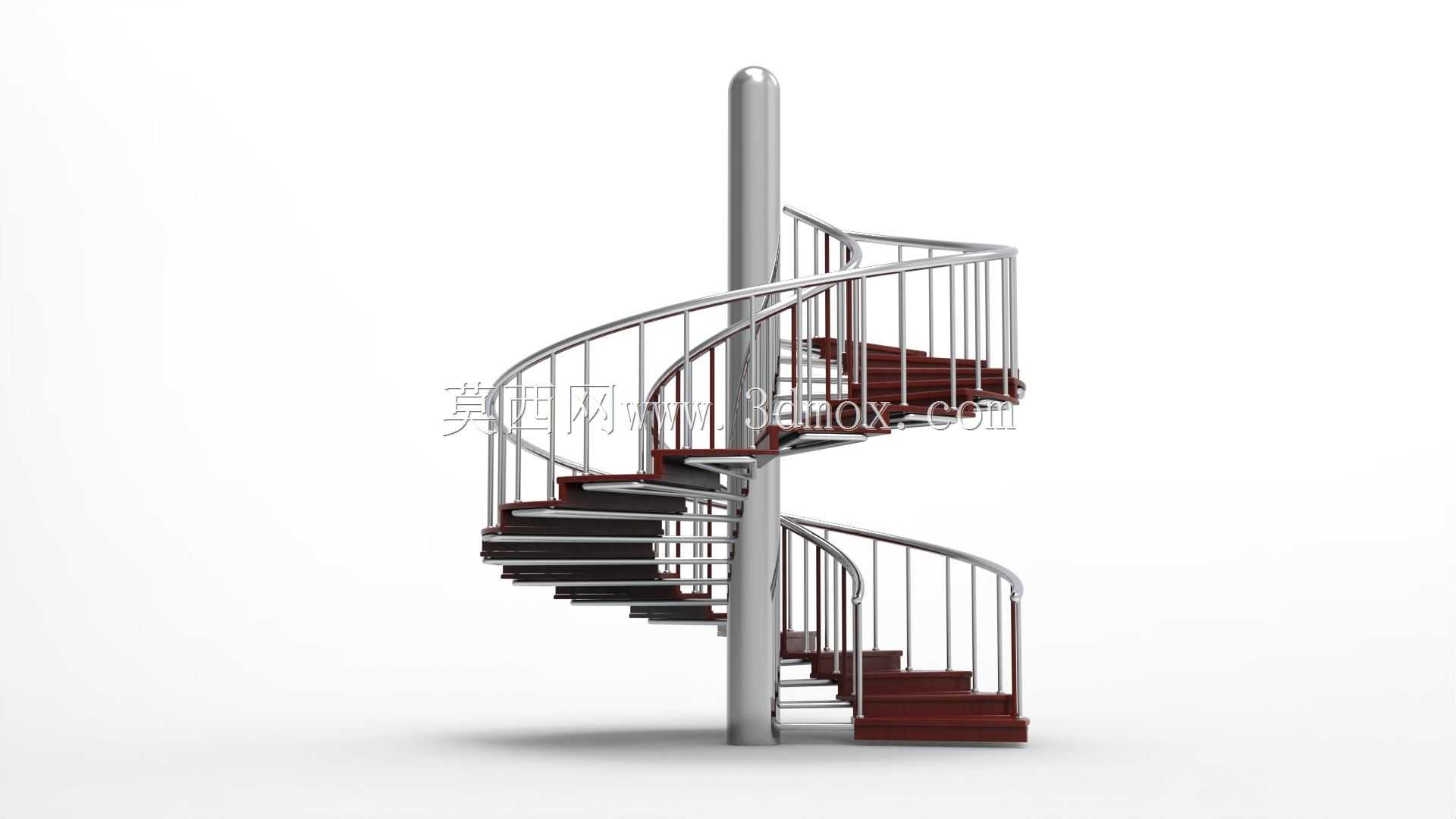

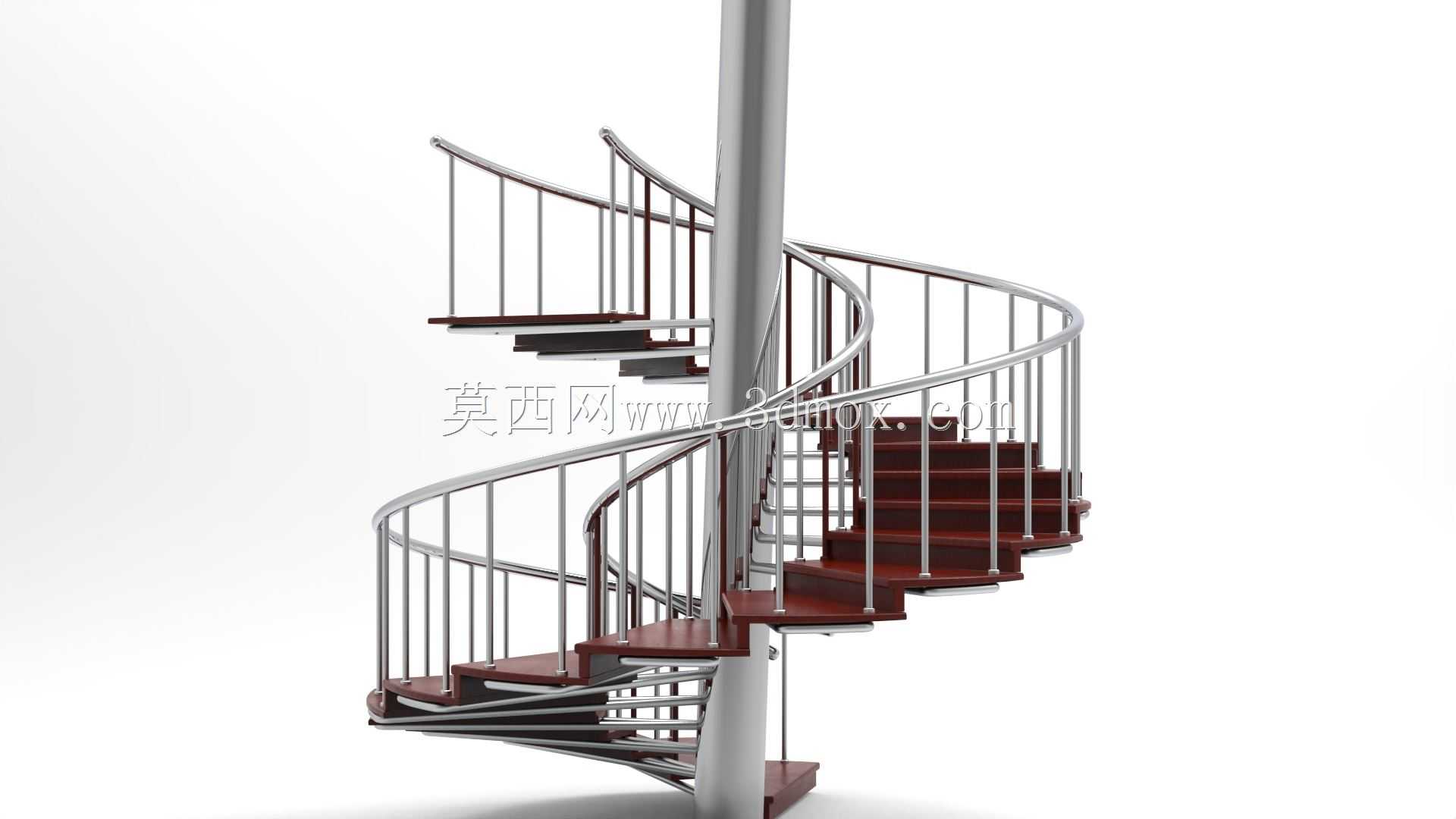

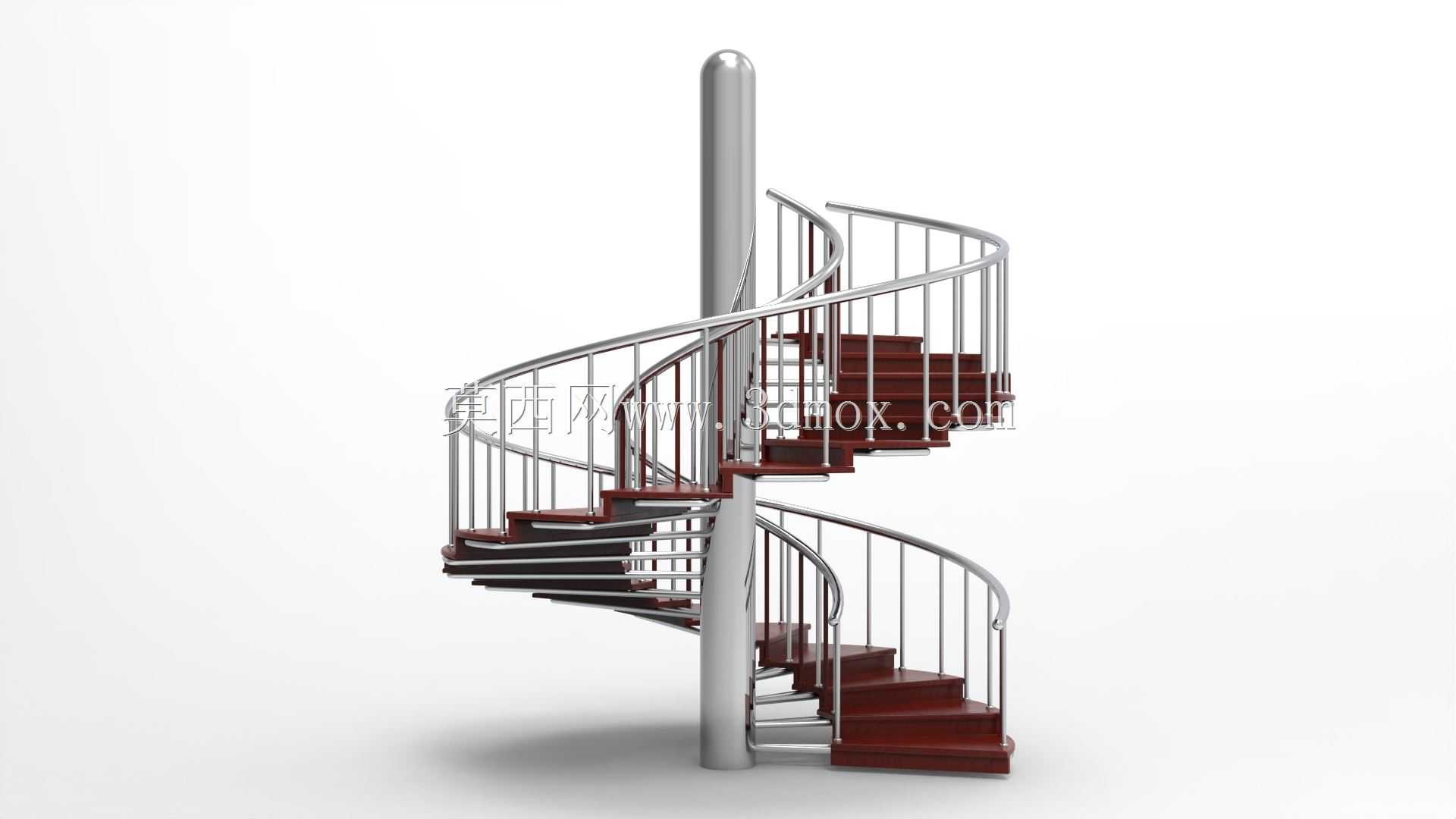

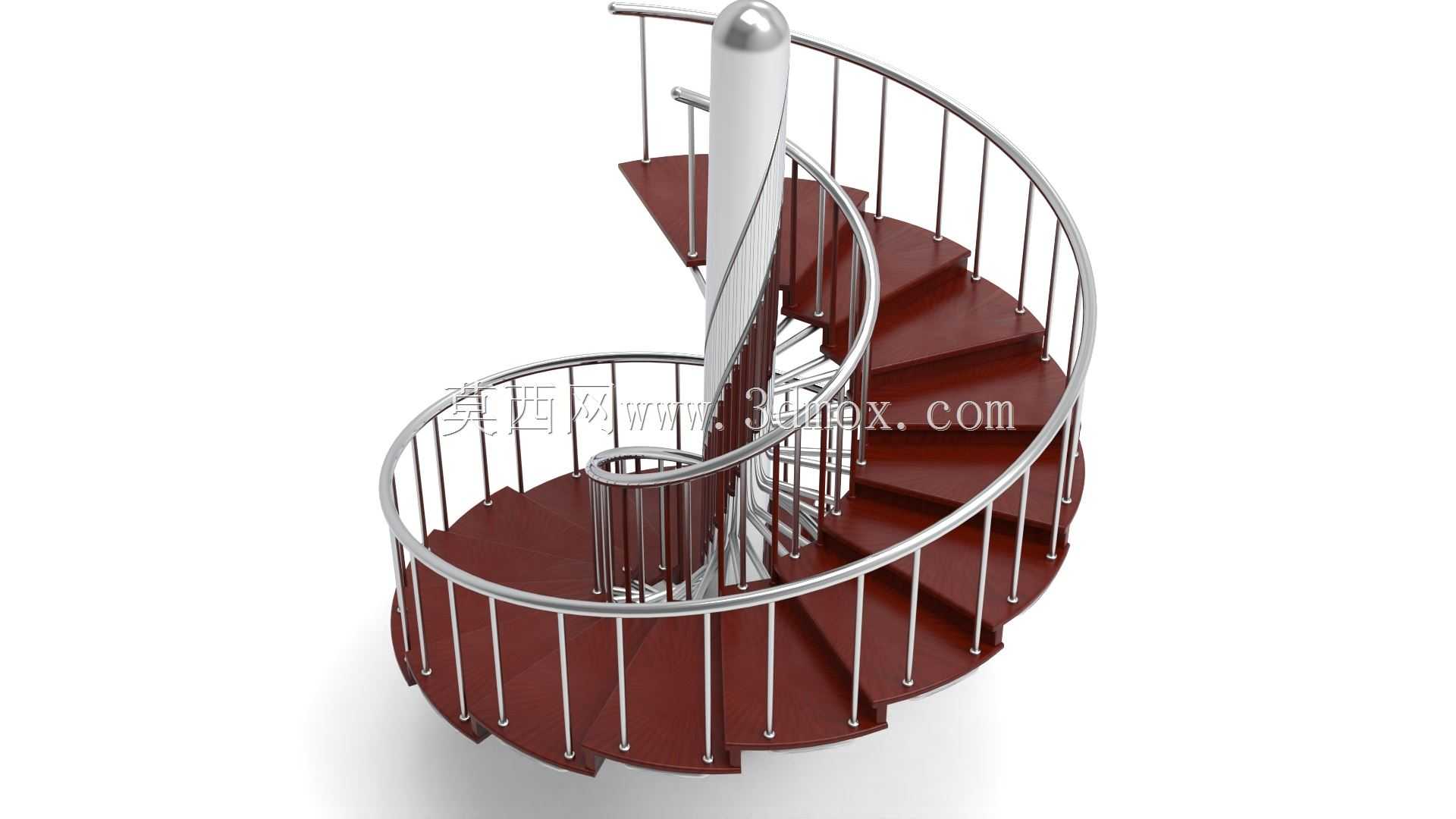

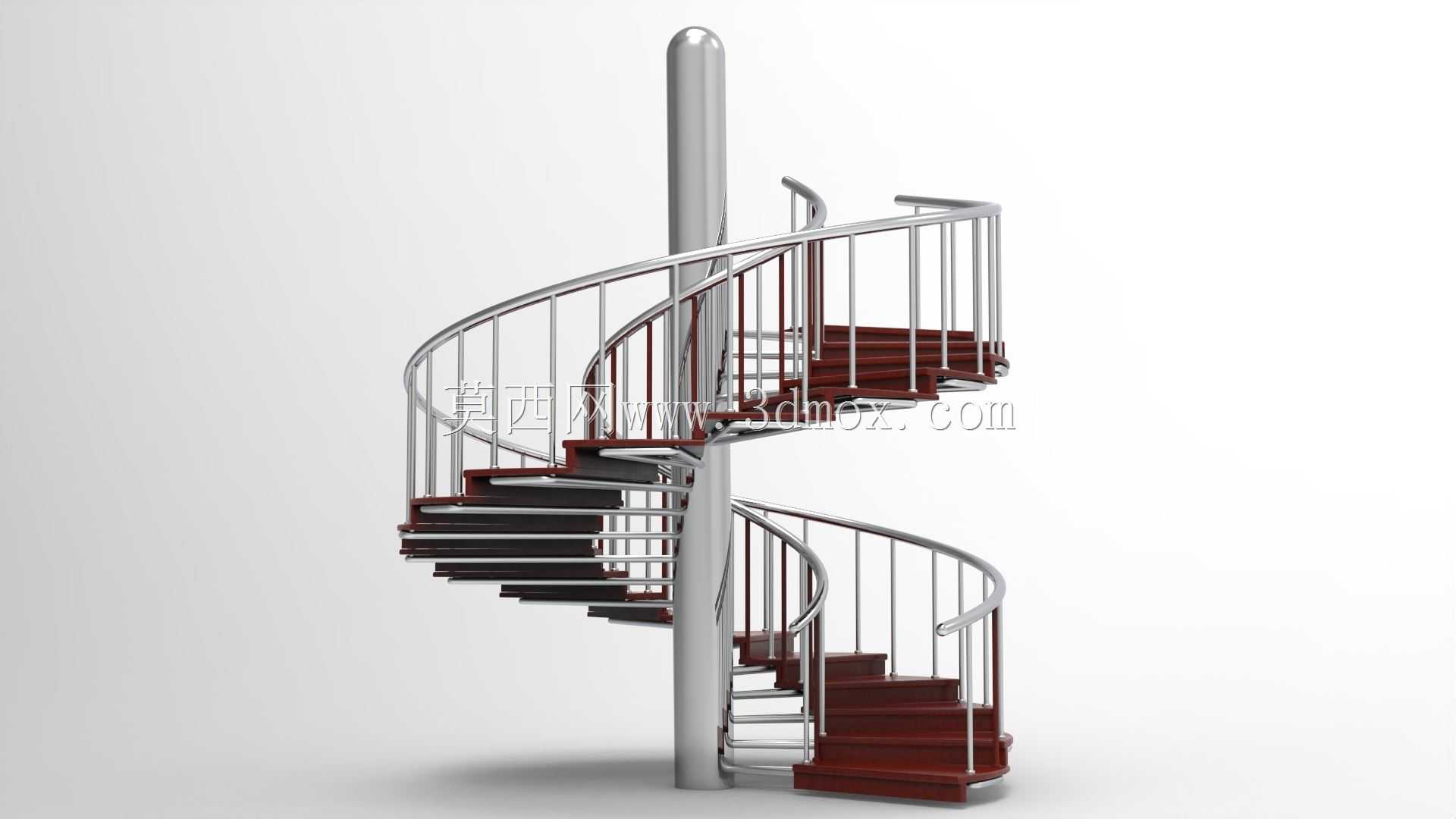

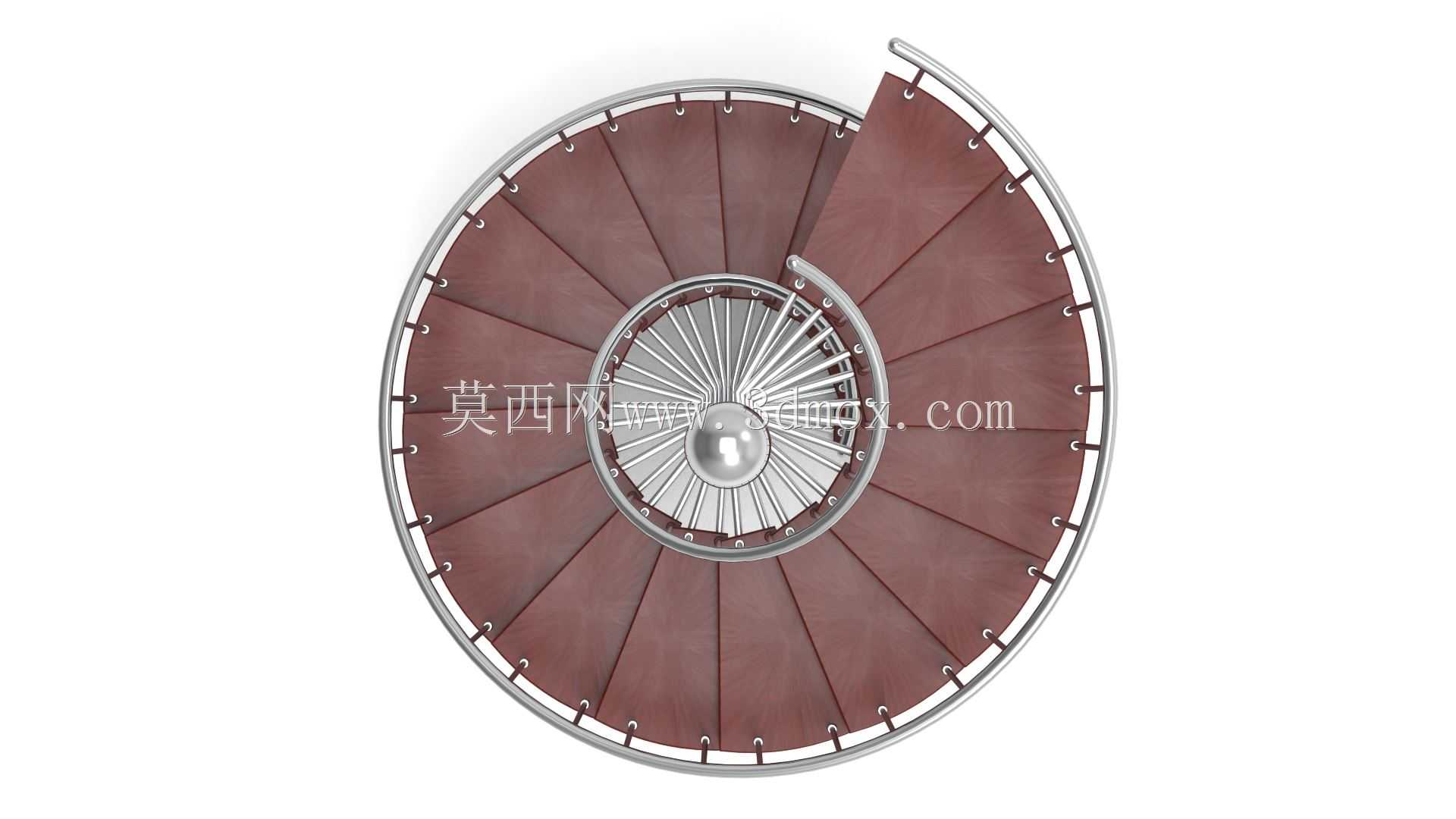

　　这类中柱式螺旋楼梯的应用场景覆盖非常广，从loft小户型的室内垂直交通搭建，到商业空间的夹层连通、工业厂区的操作平台登高通道，甚至户外景观区域的观景台接驳都能适配，核心优势是对平面空间的占用率极低，不需要像双跑梯那样预留大面积的梯段投影区域，仅需围绕中心立柱的环形空间即可完成上下层的动线连通。从实际使用需求出发，这款楼梯的设计首先锚定了中心承重的核心逻辑，整梯的荷载全部传递至中心钢制立柱，立柱底部通过预埋法兰与地面结构刚性连接，顶部则根据安装场景选择与上层楼板结构铰接或者刚性固定，避免梯段使用过程中出现径向晃动。踏步采用了扇形实木构件，每块踏步的内侧通过焊接套筒与中心立柱套接固定，外侧则通过弧形金属边梁做辅助拉结，

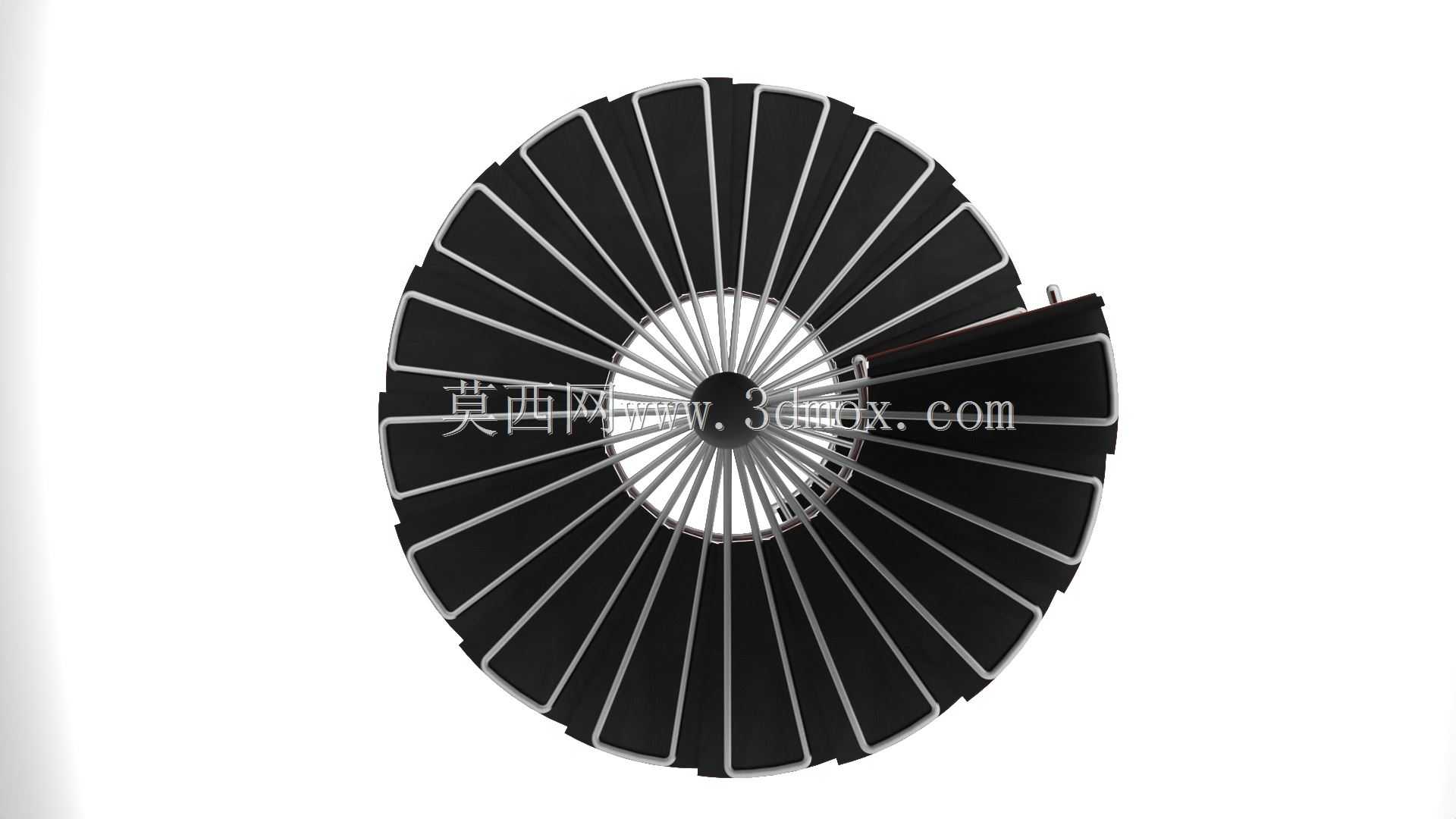

　　避免踏步长期受载后出现外侧下垂的形变；踏步的踏面宽度做了梯度优化，靠近中心立柱的区域踏面宽度较窄，仅做结构衔接使用，外侧通行区域的踏面宽度控制在220mm以上，满足单人正常通行的脚部放置需求，踏步高度统一设置在180mm，符合人体工程学的步幅习惯，避免上下楼时出现步高差带来的磕碰风险。栏杆部分采用了不锈钢圆管材质，扶手为连续的弧形弯管，顺着梯段的螺旋曲率整体成型，没有拼接断点，保证手扶滑动时的顺畅度；竖向栏杆的间距控制在110mm以内，符合建筑安全防护的间隙要求，防止儿童穿行发生坠落风险，每根竖向栏杆的底部与踏步外侧的金属边梁焊接固定，顶部与弧形扶手满焊连接，整体形成连续的防护受力体系。设计过程中首先要确定安装边界的尺寸参数，

　　中心立柱的直径根据梯段总高度做匹配，总高度在3米以内的场景立柱直径选用114mm的无缝钢管即可满足承重要求，梯段的整体旋转外径控制在1.6米到2.2米区间，可根据现场预留的安装空间做灵活调整，旋转角度根据上下层的接驳位置做定制，常规3米层高的梯段旋转角度在360度到400度之间，保证最后一级踏步与上层楼板的接驳位置对齐通行动线。安装时需要先复核地面的承重能力，中心立柱的安装点位地面需要满足不小于2kN每平米的荷载要求，避免长期受载后出现地面沉降导致梯段倾斜；踏步安装时需要逐块调整水平度，保证每块踏步的水平误差不超过2mm，避免出现踏面积水或者硌脚的问题；栏杆安装完成后需要做推力测试，

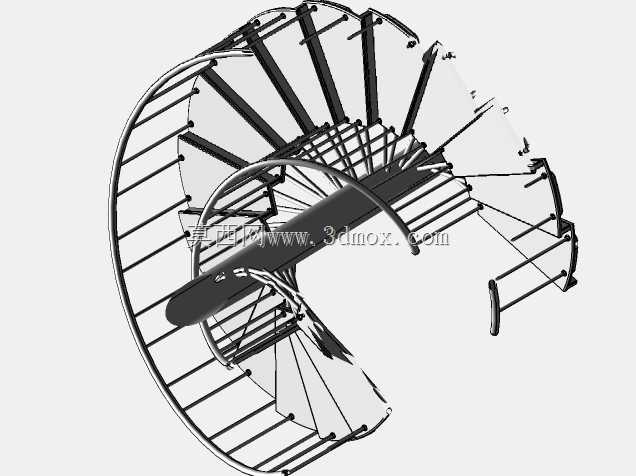

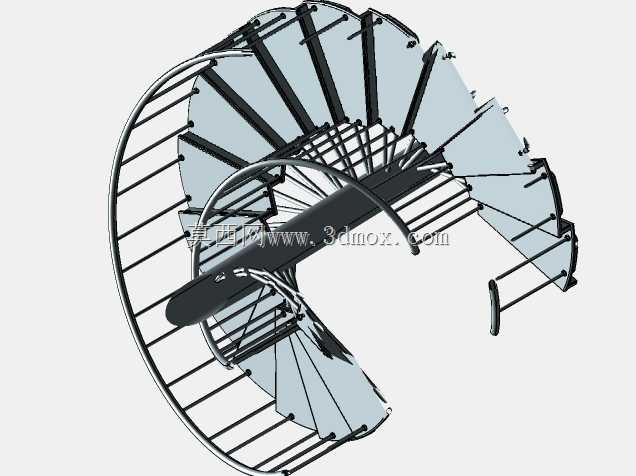

　　扶手位置承受1kN每米的水平推力时形变不超过10mm，满足防护结构的安全要求。不同于普通的直跑楼梯，螺旋梯的建模过程需要重点处理螺旋曲线的参数化生成，中心立柱为基准轴，踏步的排布角度、栏杆的曲率都要基于螺旋线的参数做关联，调整层高或者外径参数时所有构件能同步更新，减少重复建模的工作量；同时要注意踏步之间的垂直净空，在梯段的任意通行位置，垂直净空高度不小于2米，避免上下楼时出现碰头的问题。这款楼梯的结构没有多余的冗余构件，整体自重较轻，对安装点位的结构荷载要求低，同时金属构件与实木踏步的搭配兼顾了结构强度与视觉质感，既可以在工业风的空间里做裸露安装，也可以通过表面做烤漆、木饰面包覆适配不同的装修风格，在小空间垂直交通解决方案里属于适配性极强的结构形式。
