福特B型复古改装热棒动力总成结构设计

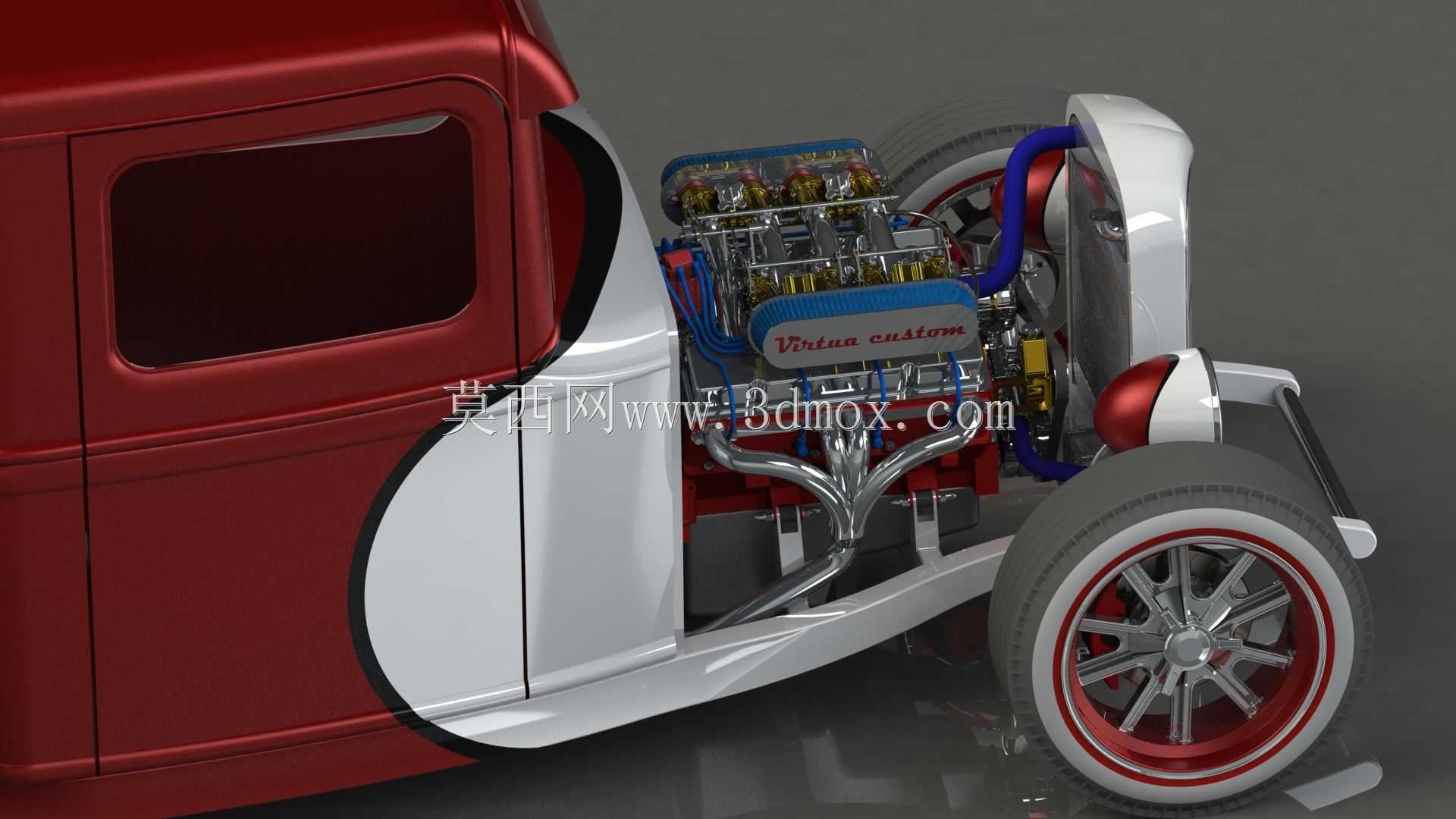

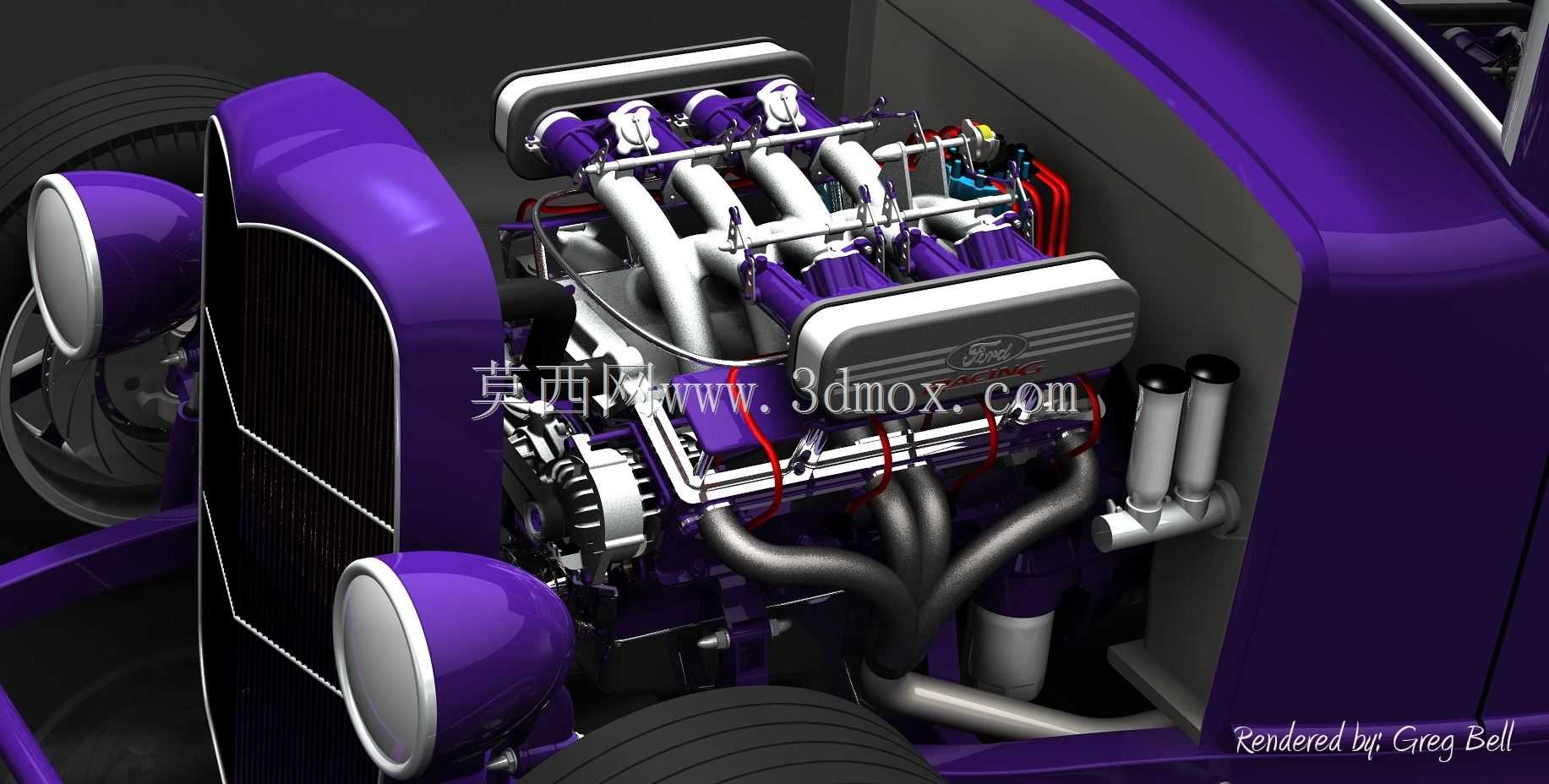

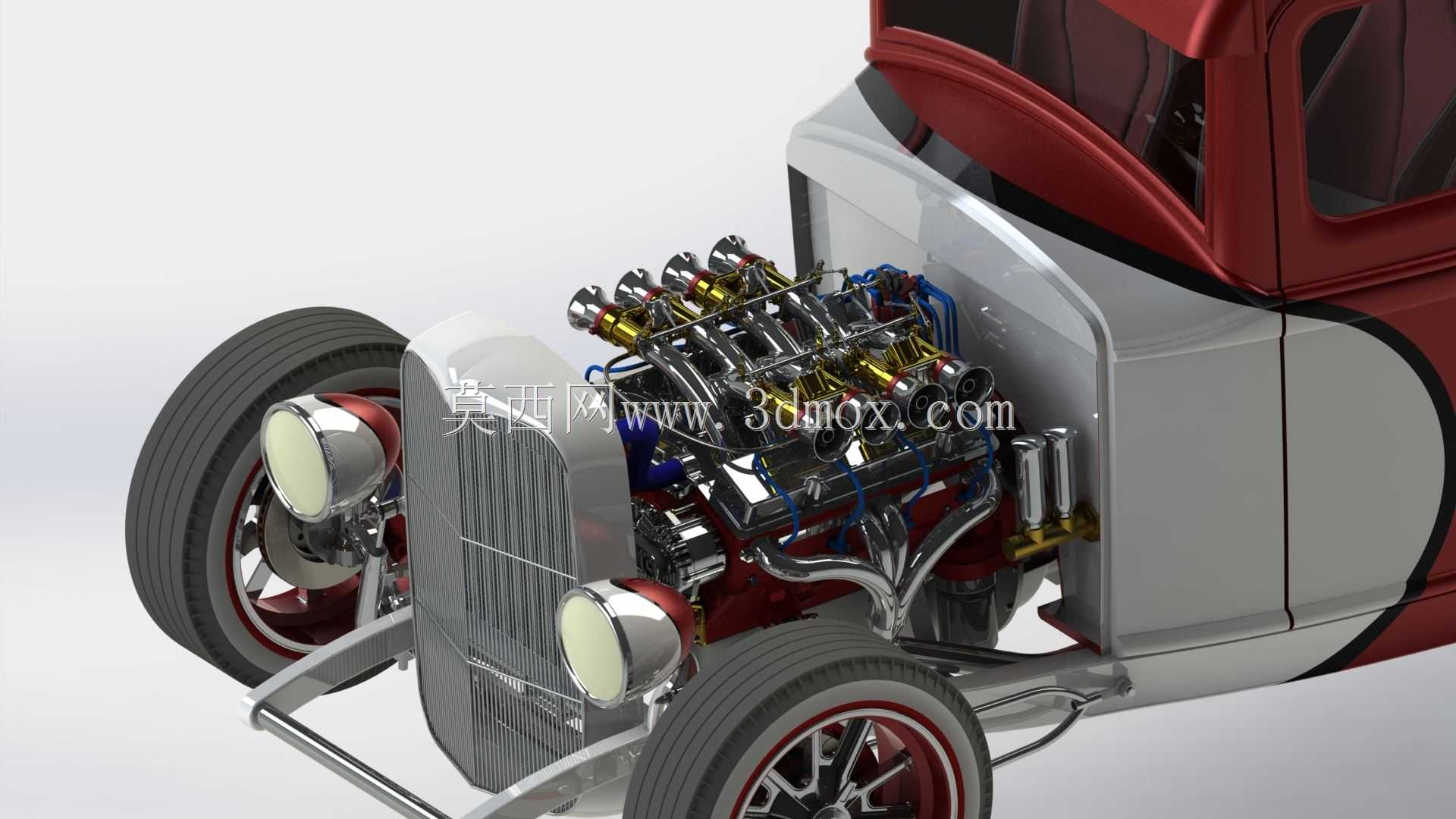

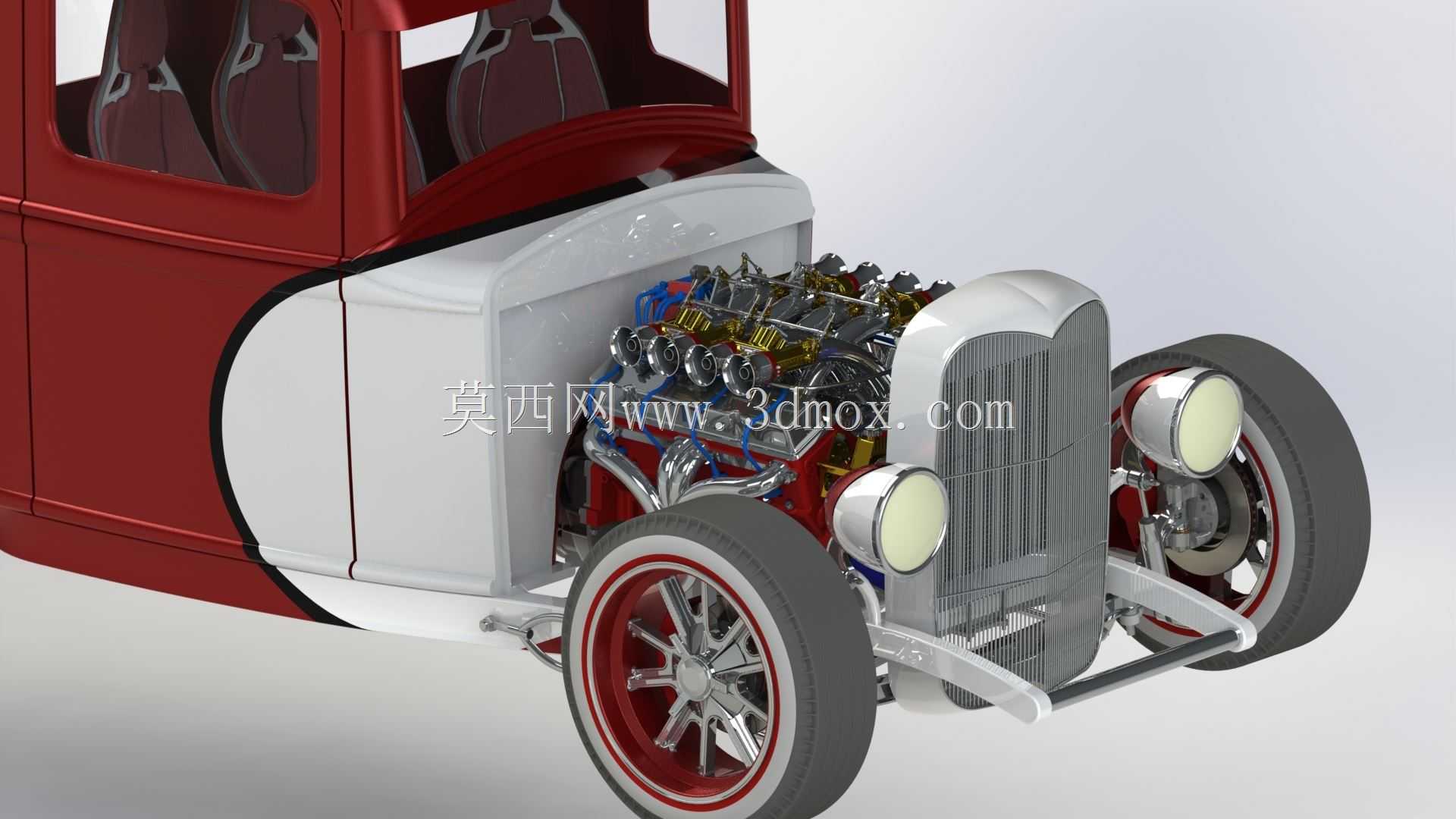

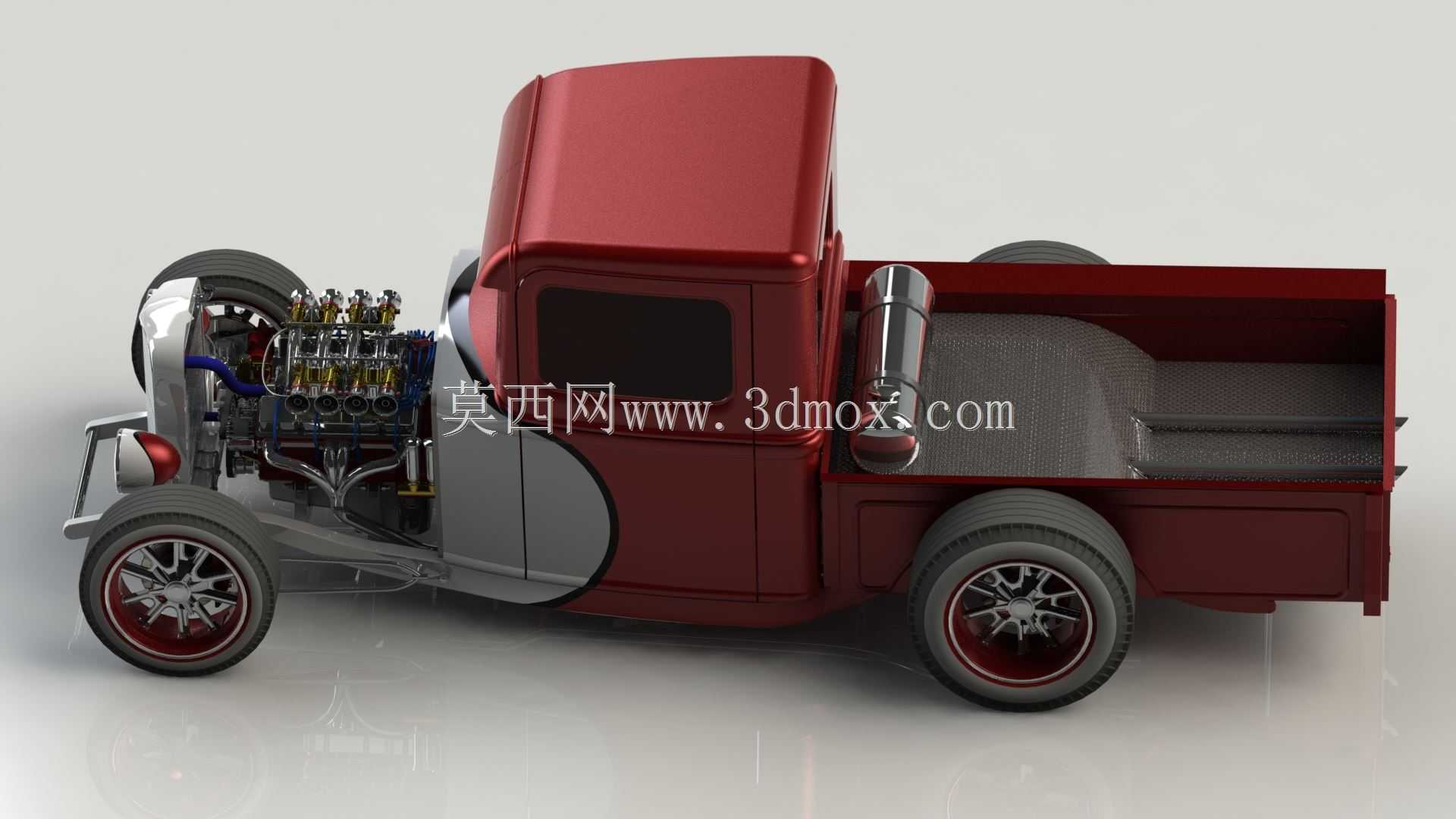

　　这套三维结构针对复古改装热棒的车头动力区段做了完整的装配还原，核心覆盖外露式V型多缸引擎、前悬挂总成、复古格栅与头灯组、前轮制动组件以及部分座舱前缘结构，完全贴合美式热棒改装的外露动力展示需求。在改装车实际应用场景里，这类B型热棒多主打直线加速展示与复古文化巡游，外露的动力总成既是视觉核心，也是性能输出的核心载体，设计时优先考虑了动力组件的展示性与拆装维护的便利性，所有管路、线束、喷油组件都做了等比例还原，没有做多余的包覆遮挡，完全符合热棒改装“裸露机械美感”的核心诉求。从功能特性来看，这套结构里的引擎采用独立进气歧管布局，每缸对应独立的节气门与喷油嘴，配套的不锈钢排气头段直接从缸体两侧引出，没有多余的弯折，

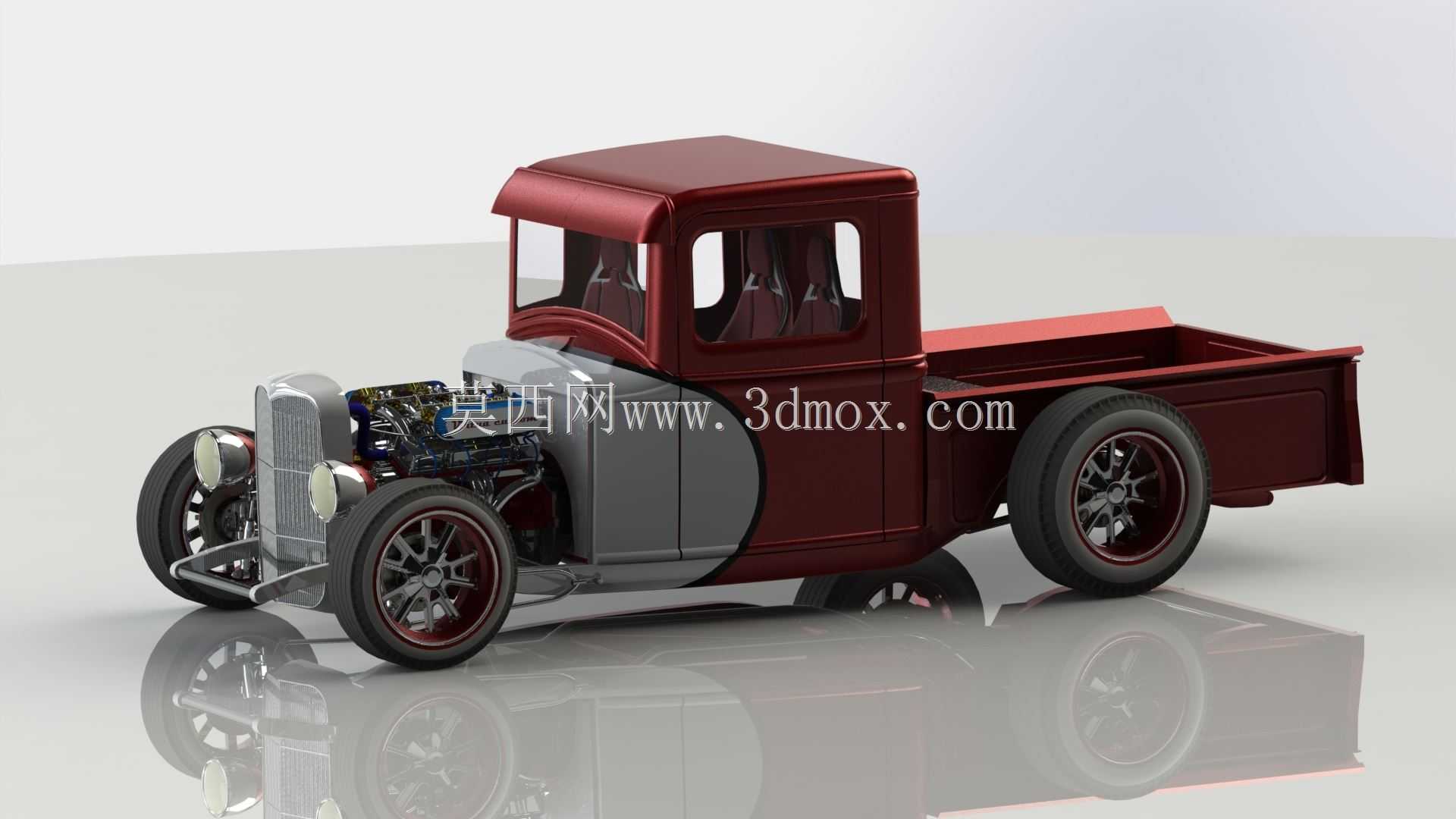

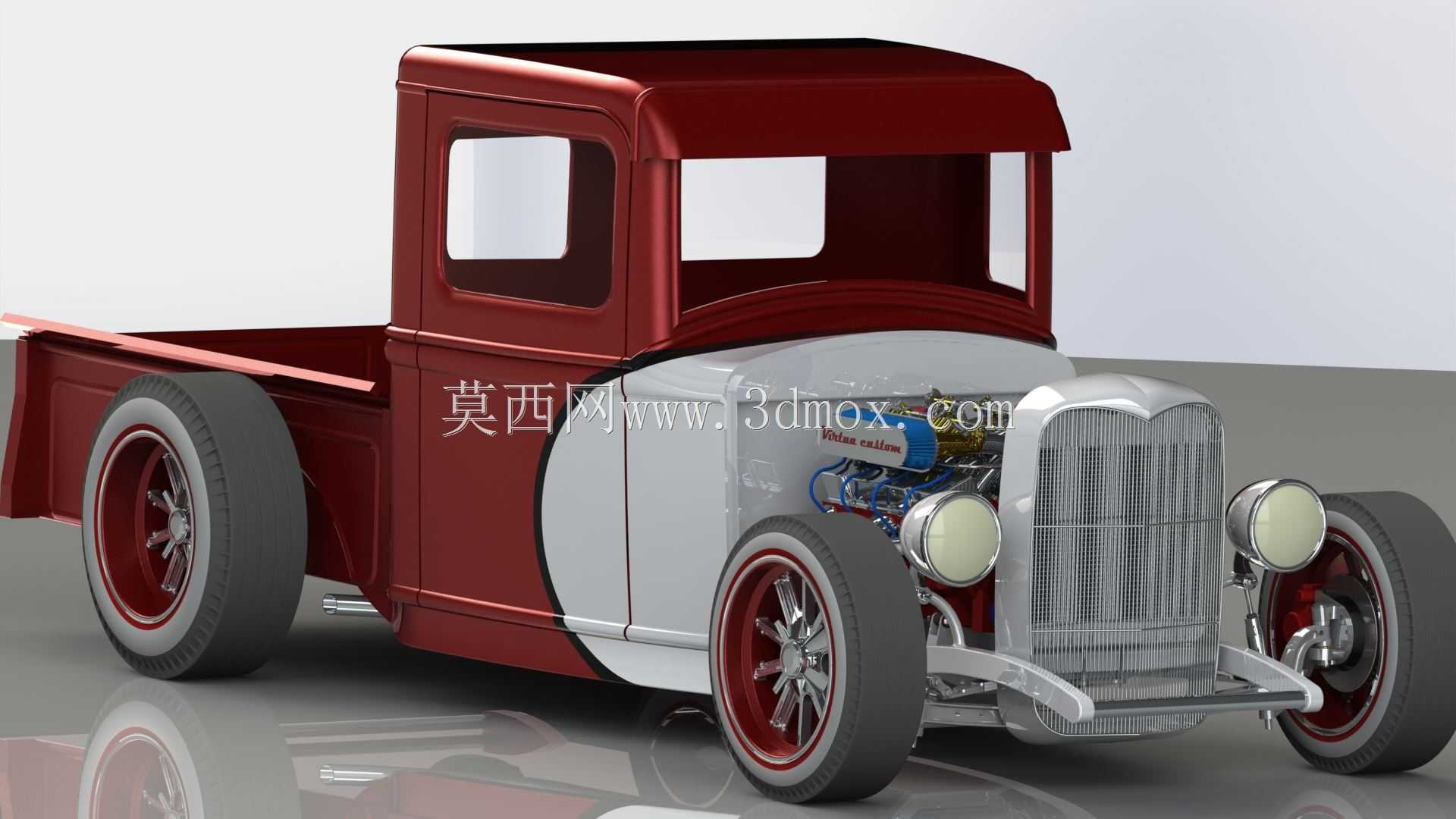

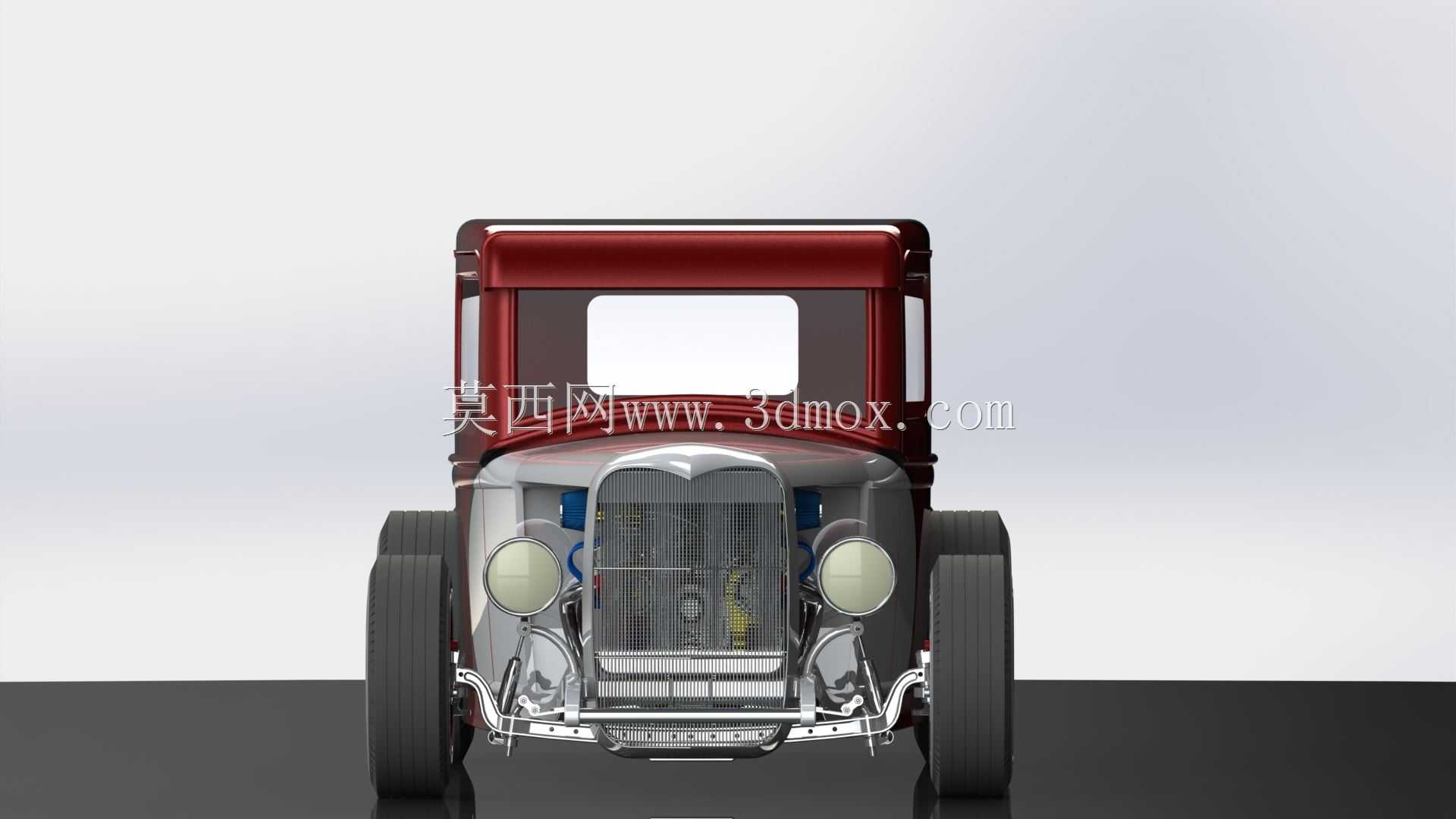

　　能够最大程度降低排气背压，适配大马力输出的调校需求；前悬挂采用传统的硬轴搭配横向钢板弹簧结构，转向拉杆直接连接前轮羊角，转向虚位控制在改装车允许的合理区间，既保留了老式车型的操控质感，也能满足直线加速时的结构强度要求；复古圆形头灯采用独立支架固定在前保险杠横梁上，格栅采用密集竖条冲压结构，既还原了福特早期车型的外观特征，也能为前方的散热水箱提供足够的进风面积。设计思路上没有照搬原厂车型的封闭机舱布局，而是将整个引擎舱的上覆盖板做了截断处理，让缸盖、点火线、燃油管路全部外露，同时对引擎周边的管线走向做了规整，所有线束都沿缸体侧面的走线槽排布，既不会显得杂乱，也能让观者清晰看到整个动力系统的装配逻辑；前轮采用复古红边轮胎搭配抛光轮毂，

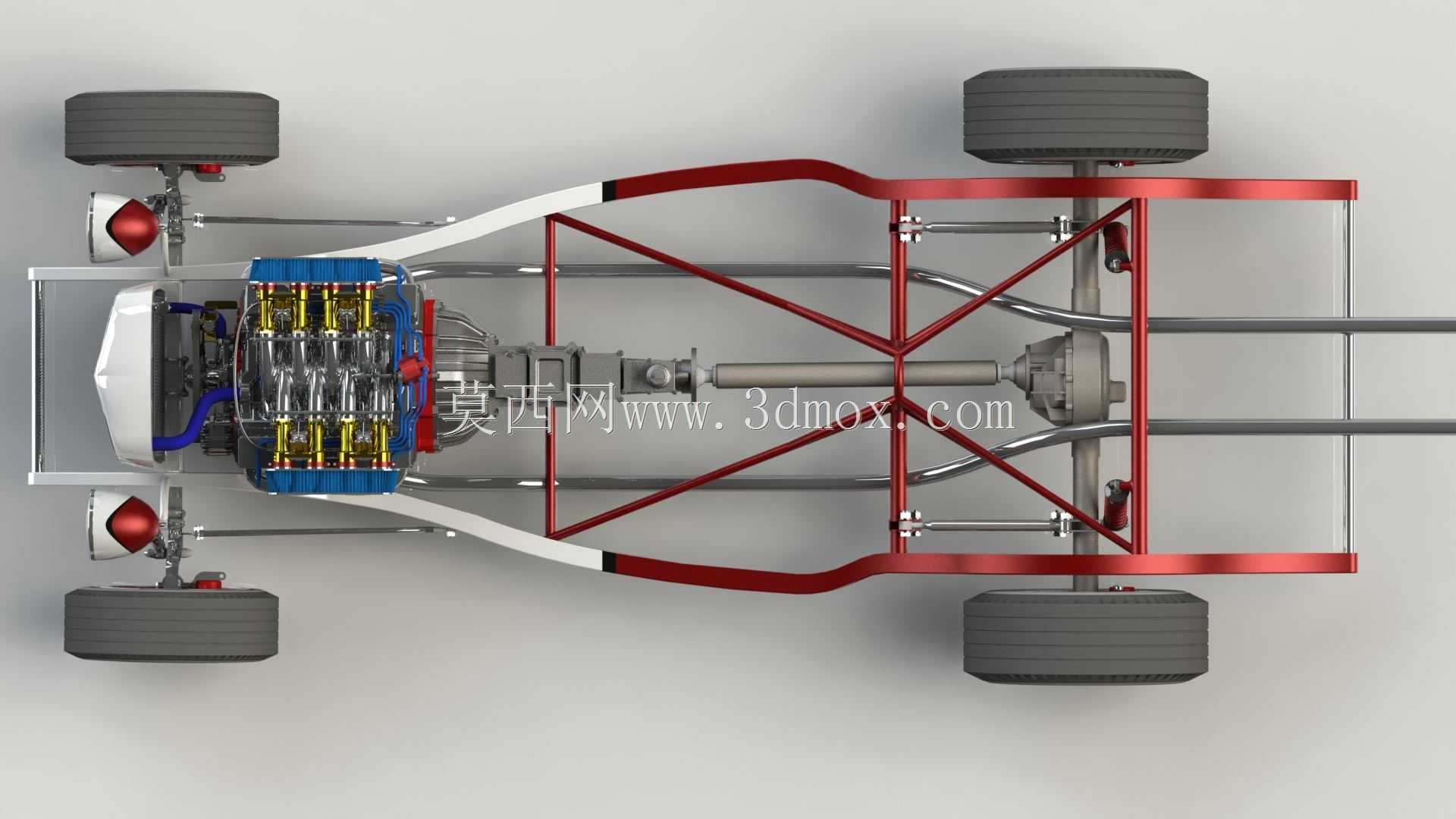

　　制动鼓做了镀铬质感处理，和外露的金属管路、抛光进气歧管形成视觉呼应，车头的前防撞梁采用圆管弯折成型，直接连接两侧车架纵梁，没有多余的装饰件，完全服务于轻量化与视觉简洁性的需求。从安装边界来看，整套动力总成的安装支点全部对应老式福特B型车架的原有安装位，引擎机脚的位置、变速箱连接法兰的尺寸、前悬挂的吊耳安装孔位都和原厂车架数据匹配，改装时不需要对原车车架做破坏性切割，只需要将原有动力总成拆除后，按照装配定位依次固定机脚、连接悬挂组件、排布燃油与冷却管路即可；前轮的轮距控制在1420毫米，轮胎外径为660毫米，转向时的最大转角为32度，不会和翼子板、车架纵梁发生运动干涉，引擎最高点距离车架上平面的高度为380毫米，

　　不会遮挡驾驶员前方的行车视线，外露的排气头段距离最近的车身覆盖件间隙为25毫米，中间预留了隔热层的安装空间，长时间高负荷运转时不会因为高温引燃周边的覆盖件。这套结构还还原了引擎上的所有细节附件，包括机油加注口、点火线圈、燃油压力调节器、冷却水管接头，每个部件的安装位置都和实际改装案例一致，结构设计师在建模时参考了大量美式热棒改装的实车数据，对每个连接点的强度都做了校核，比如引擎机脚采用橡胶减震垫搭配钢制支架的结构，能够过滤大马力引擎运转时的高频震动，避免震动直接传递到车架引发车身共振；前保险杠的安装支架采用5毫米厚的钢板折弯成型，和车架纵梁采用螺栓连接，发生低速碰撞时能够通过支架变形吸收能量，不会直接损伤车架主体结构。对于改装从业者来说，这套结构可以直接作为热棒改装的动力布局参考，也可以基于这个基础调整引擎的排量参数、更换不同样式的进气组件、调整头灯与格栅的造型，快速衍生出不同风格的复古热棒改装方案，所有部件的装配关系都做了约束验证，不存在干涉问题，能够直接导出工程图用于零部件的加工与定制。
