双轮带传动梯形滑轮组结构设计

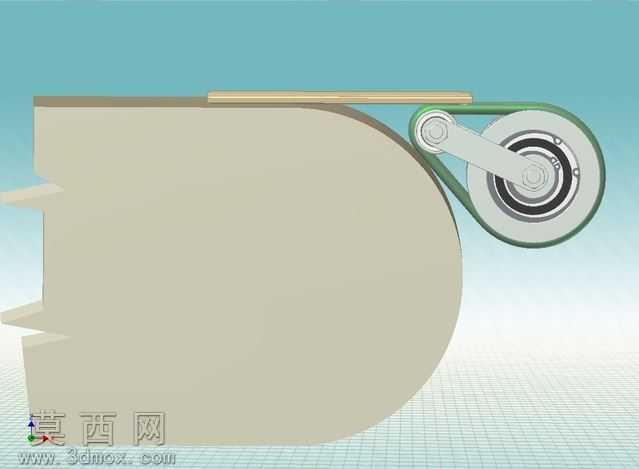

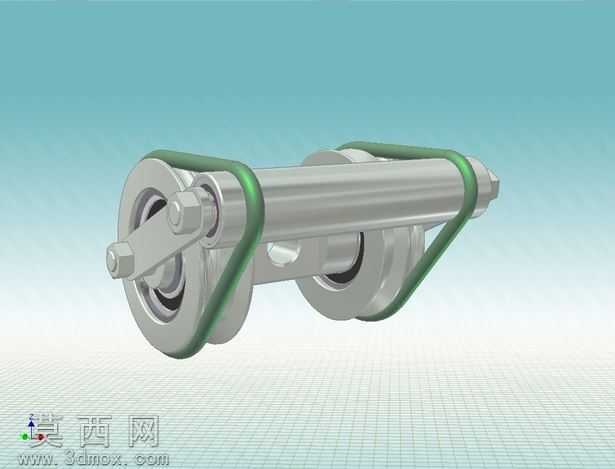

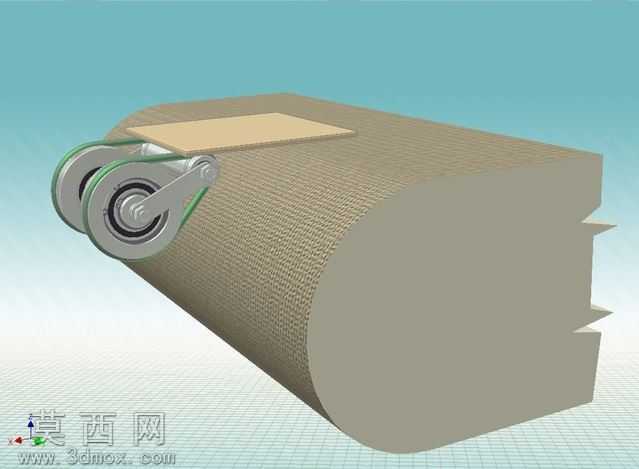

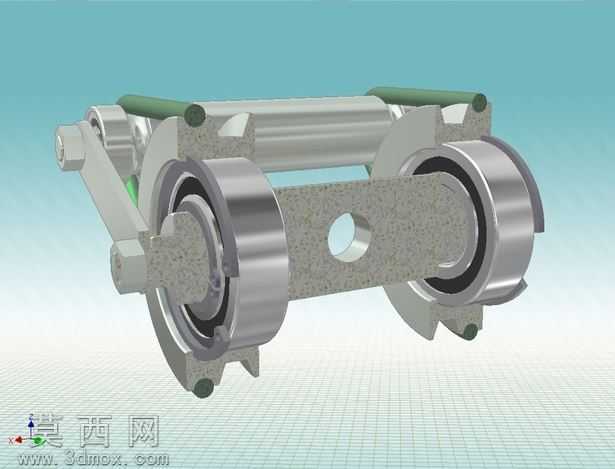

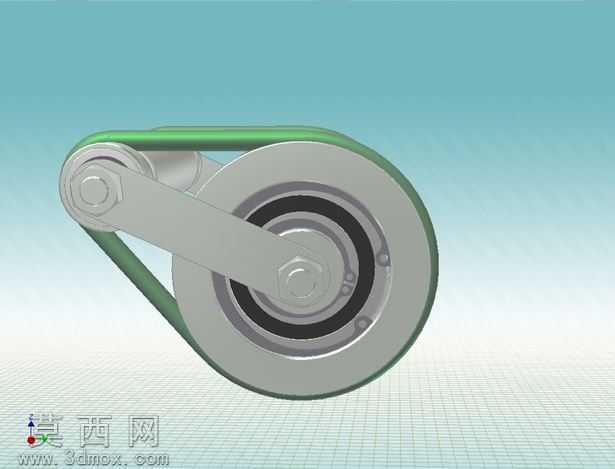

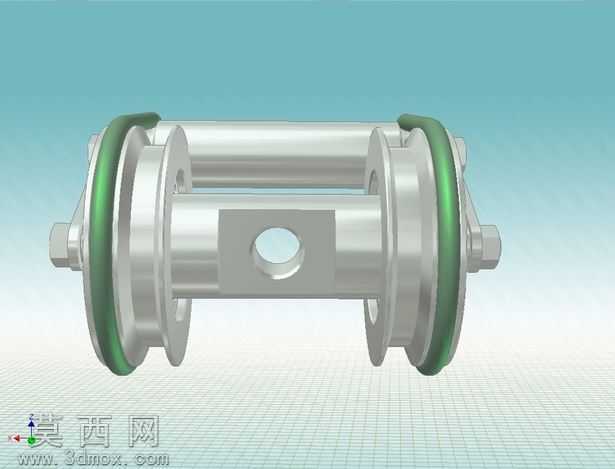

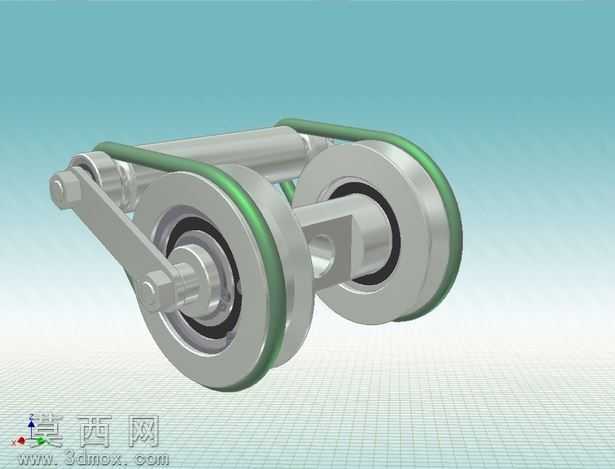

本梯形滑轮组三维模型采用Autodesk Inventor进行全参数化建模，建模过程严格遵循机械设计公差规范，对各零部件的配合尺寸进行了精准约束，确保装配后无干涉、运动逻辑符合实际工况。模型整体采用双滑轮并列排布结构，搭配环形传动带实现联动，滑轮主体为金属材质，建模时对轮体的梯形槽轮廓进行了精确绘制，槽面弧度与传动带截面完全匹配，保证传动过程中带体不会出现滑脱、偏磨的问题。轮体内部集成了轴承安装位，建模时还原了轴承的内外圈、滚动体结构，清晰展现滑轮的转动支撑逻辑，连接摆臂与固定轴采用同轴心约束，还原了滑轮组可摆动调整张紧度的结构特性。材质渲染阶段，金属部件采用磨砂银灰色金属材质，还原钢材机加工后的哑光金属质感，边缘处添加细微倒角高光，凸显金属构件的加工精度；传动带采用深绿色橡胶材质，添加细微的颗粒纹理模拟橡胶表面的防滑质感，背景采用渐变浅蓝搭配网格地面，通过三点布光打出构件的明暗层次，突出各部件的结构轮廓与装配关系。设计过程中优先考虑构件的实用性与传动稳定性，双轮布局相比单滑轮可提供更大的传动包角，有效提升传动效率，摆臂结构可根据安装需求调整角度，适配不同的安装空间与张紧需求，各零部件均采用可拆分建模方式，方便后续进行工程图导出、有限元受力分析以及二次结构修改，模型同时导出了STEP、IGES、STL等通用格式，可适配多数主流三维设计软件进行后续的方案调整与仿真验证。
