多车位立式自行车停放支架结构设计

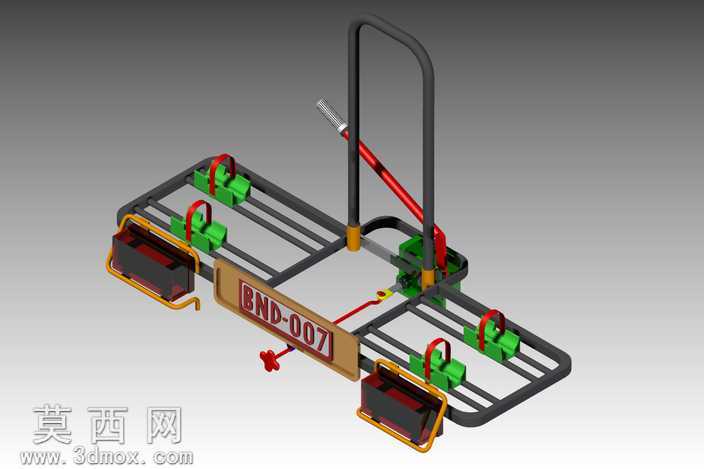

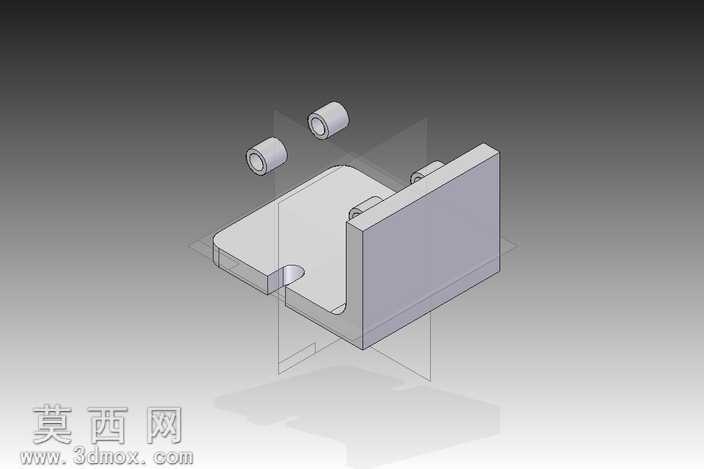

本作品为多车位立式自行车停放支架的三维建模设计，整体采用框架式承载结构，依托三维建模软件完成全参数化零件构建与整机装配，通过真实材质渲染还原产品实际应用效果。建模过程中首先搭建底部矩形承载框架，采用等截面金属型材作为主承力梁，通过标准约束完成型材间的拼接定位，保证框架整体的平面度与结构刚度，可同时容纳四辆自行车完成停放固定。支架上设置四组绿色快夹式车轮固定座，每一组固定座都对应独立的车轮卡位，建模时对夹体的开合结构、弹性复位结构做了精细化还原，夹体内侧预留防滑贴合面，可适配不同轮径的自行车车轮，实现车轮的快速卡入与锁定，避免停放过程中车辆倾倒。支架中部设置立式U型扶手杆，扶手杆与底部框架通过橙色加固衬套连接，建模时还原了衬套的过渡配合结构，既提升扶手杆的连接强度，也可作为用户停放车辆时的扶持借力结构。扶手旁设置红色气撑式助力杆件，对杆件的缸体、活塞杆、端部铰接座都做了结构还原，该结构可辅助上层停放位的翻转操作，降低用户取放车辆的操作力度。支架两端设置黑色带黄色防护边框的配重块，建模时还原了配重块的嵌入式安装结构，通过两端配重平衡支架承载后的重心，避免支架受载后发生侧翻。支架侧面设置标识铭牌区域，采用立体字建模还原编号标识，提升产品的识别度。渲染阶段为金属框架赋予磨砂黑金属材质，固定夹采用亮面工程塑料材质，气撑杆采用红黑拼色金属漆面材质，配重块采用哑光黑橡胶包边材质，扶手杆采用哑光黑金属材质，通过场景布光突出各部件的材质质感与结构层次，清晰展现各部件的装配关系与功能逻辑。整体设计充分考虑公共区域自行车停放的空间利用率与操作便捷性，所有活动部件都预留合理的运动间隙，固定部件都做了加强结构设计，可满足多辆自行车同时有序停放的使用需求。
