自动售货机驱动用计时皮带辊电机滚子套筒组件

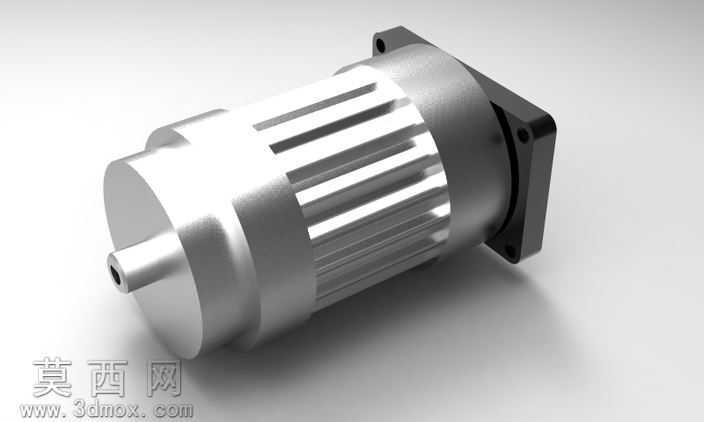

本组件为自动售货机系统驱动器辊系配套的核心传动部件，采用三维参数化建模方式完成全结构设计，建模过程中严格遵循机械传动配合公差要求，对电机主体、输出轴、连接法兰、滚子套筒、计时皮带辊配合位等结构逐一进行特征构建。建模阶段先完成电机主体的基体特征绘制，针对外壳的散热筋结构采用阵列特征完成均匀排布，保证散热结构的规整性与加工可行性；前端安装法兰采用安装孔位精准定位，匹配设备安装的尺寸公差要求，输出轴端设计有与滚子套筒配合的定位轴径，同时预留皮带辊的安装定位面，保证传动过程中的同轴度要求。材质渲染阶段，电机外壳采用磨砂金属铝材质，还原工业电机壳体的哑光金属质感，散热筋的棱边做细微倒角处理，渲染时通过光影变化凸显筋条的立体感与结构层次；输出轴与安装法兰采用光亮镀锌钢材材质，通过材质粗糙度参数调整区分不同机加工面的质感差异，安装孔位做沉头结构渲染还原真实装配细节；滚子套筒配合面做高精度机加工面的材质表现，体现传动配合面的光洁度要求。结构设计上充分考虑自动售货机驱动辊系的运行工况，电机本体与滚子套筒采用同轴直连结构，减少传动环节的功率损耗，计时皮带辊的安装位设计有轴向定位结构，避免皮带运行过程中出现轴向窜动，保证计时传动的精度稳定性；整体组件的装配关系完全按照实际装配逻辑构建，各零件间的配合间隙、装配止口都做了精准还原，可直接用于装配干涉检查与工程图导出。设计思路围绕自动售货机驱动系统的低噪音、长寿命、传动精准的需求展开，在保证结构强度的前提下优化壳体壁厚，兼顾轻量化与散热性能，各传动配合部位的尺寸设计充分考虑通用标准件的适配性，降低后续生产加工的配件采购成本，整体模型完成后经过装配验证，无结构干涉问题，可直接用于后续的虚拟样机调试与结构优化迭代。
