端面直齿锥齿轮精密三维结构设计

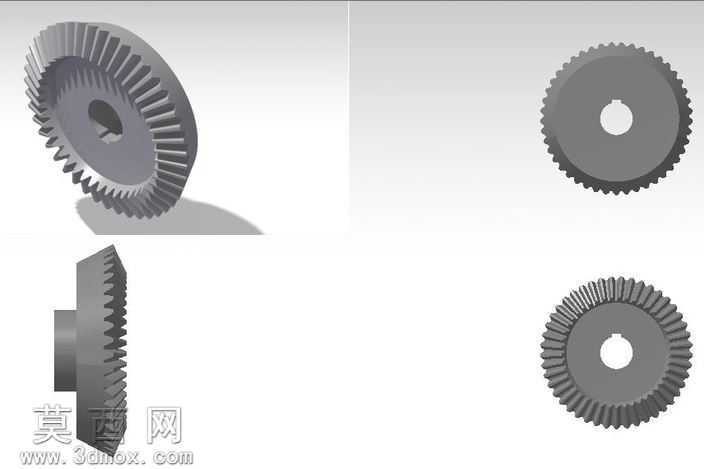

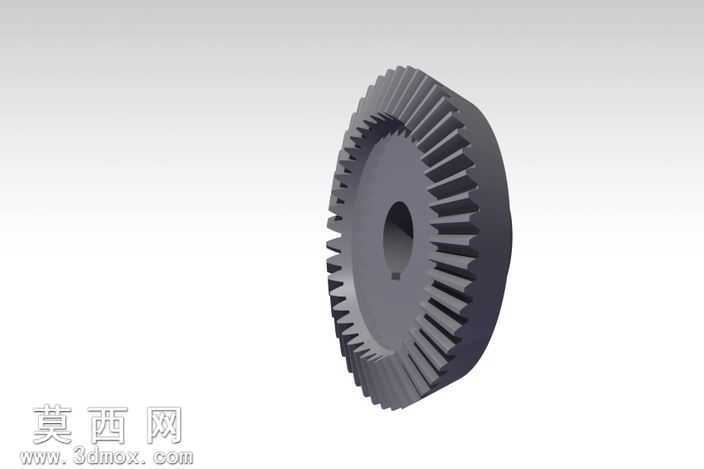

本作品为端面直齿锥齿轮的三维参数化设计成果，建模阶段依托三维设计软件完成全参数化特征构建，首先以齿轮啮合原理为核心依据，通过齿廓曲线的精准方程推导，绘制出符合渐开线啮合特性的单齿截面轮廓，保证齿形压力角、齿顶高系数、顶隙系数等核心参数完全符合机械传动设计规范。建模过程中采用阵列特征完成整圈轮齿的排布，严格控制齿距累积误差、齿向公差等关键精度指标，确保轮齿分布均匀一致，啮合过程中可实现稳定的扭矩传递。齿轮主体结构采用盘式构型，中心设置标准安装轴孔，轴孔与齿圈之间设置平整的轮毂连接面，既保证零件整体结构刚度，又兼顾安装定位的便捷性，轮齿从齿根到齿顶采用平滑过渡结构，可有效降低啮合过程中的应力集中问题，提升零件的承载能力与使用寿命。材质渲染阶段选用工业常用合金结构钢材质，还原金属零件的哑光金属质感，对齿面、轮毂端面、安装孔内壁分别设置不同的表面粗糙度表现，齿面呈现精加工后的细腻金属纹理，轮毂端面保留机加工后的平整质感，安装孔内壁体现出镗削加工的表面特征，整体渲染效果贴近实际工业零件的真实外观。设计过程中充分考虑锥齿轮的实际应用场景，针对相交轴传动的工况需求，优化轮齿的齿向修形参数，避免传动过程中出现边缘接触、载荷分布不均的问题，同时对齿轮的整体壁厚进行合理分配，在保证结构强度满足传动载荷要求的前提下，尽可能降低零件整体重量，减少传动过程中的转动惯量，提升传动系统的响应速度。整个模型的特征树逻辑清晰，所有尺寸均采用参数化驱动，可根据实际传动比、模数、齿数的设计需求快速调整参数生成适配的齿轮模型，为后续的虚拟装配、运动仿真、有限元强度校核以及数控加工编程提供精准的三维模型基础，可直接应用于通用机械传动系统的设计开发环节，帮助设计人员缩短产品研发周期，提升传动机构的设计精度与可靠性。
