运动车钢管桁架式车架结构三维设计

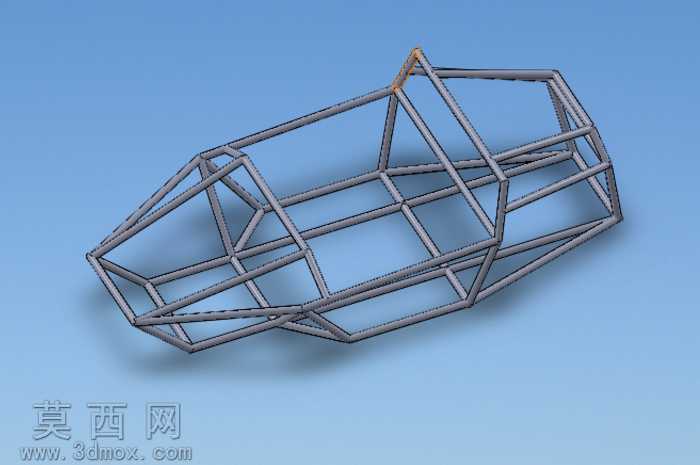

本作品为运动车钢管桁架式车架结构的三维建模成果，建模过程依托三维参数化设计软件完成，整体采用线框加实体渲染的呈现方式，清晰展现车架的空间拓扑结构。建模初期先梳理运动车车架的受力逻辑与布局需求，确定采用空间钢管桁架的结构形式，这类结构凭借管材的轴向受力特性，能在较低自重下实现极高的结构刚度，十分适配运动车轻量化与高强度的性能要求。建模时先搭建车架的整体空间基准，依次定位出车头碰撞溃缩区、乘员舱承载区、后部动力安装区的关键节点坐标，再通过三维草图绘制每一段钢管的空间路径，确保各段管材衔接处的节点完全重合，避免后续装配出现错位问题。之后为每一段路径赋予对应规格的圆形钢管截面特征，通过扫描特征生成实体管材，在管材衔接的节点位置做贴合处理，还原真实焊接工艺下的衔接形态，保证结构的完整性。材质设置上为车架赋予哑光金属钢材材质，调整材质的粗糙度与金属度参数，渲染后呈现出冷轧钢管的哑光金属质感，同时通过柔和的环境光影设置，让每一段管材的空间位置、衔接角度都清晰可辨，直观展现车架的空间层次。结构设计上，车头部分采用渐收的三角形桁架布局，三角形的稳定结构可以在承受正向冲击时分散受力，预留出足够的溃缩变形空间；乘员舱区域采用环绕式的笼型结构，多组横向、纵向以及斜向布置的钢管拼接成连续的受力网格，能够在车辆发生侧翻、侧向碰撞时为内部乘员提供充足的生存空间，底部设置多根横向贯通的钢管作为承载横梁，用于安装座椅、踏板、操控机构等部件；后部区域的桁架结构预留出动力总成、悬挂系统的安装点位，通过斜向支撑管强化后部的抗扭刚度，避免车辆激烈驾驶时后部结构出现形变。整个建模过程严格遵循空间结构的力学合理性，每一处斜向支撑的布置都经过结构受力逻辑的推演，不存在冗余的结构管材，在保证结构强度的前提下尽可能降低车架整体重量，完全贴合运动车的设计定位。渲染输出时采用浅蓝色纯色背景，避免多余元素干扰结构展示，通过合适的视角选取，完整呈现车架从车头到车尾的整体轮廓，以及内部的桁架排布逻辑，能够直观清晰地展示该运动车车架的全部结构设计细节，为后续的结构仿真、零部件装配、实车制作提供精准的三维模型依据。
