公共区域直饮供水户外饮水台结构设计

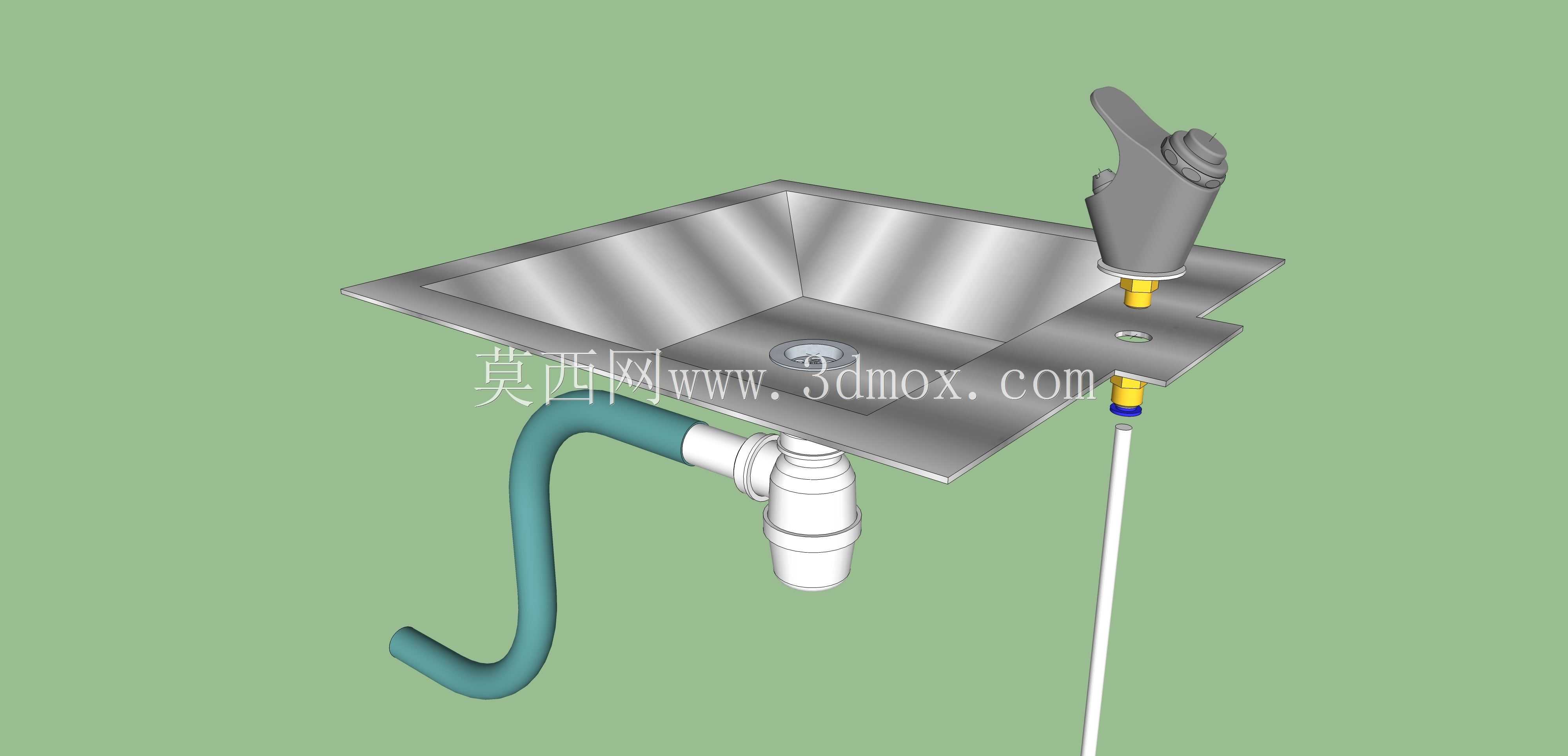

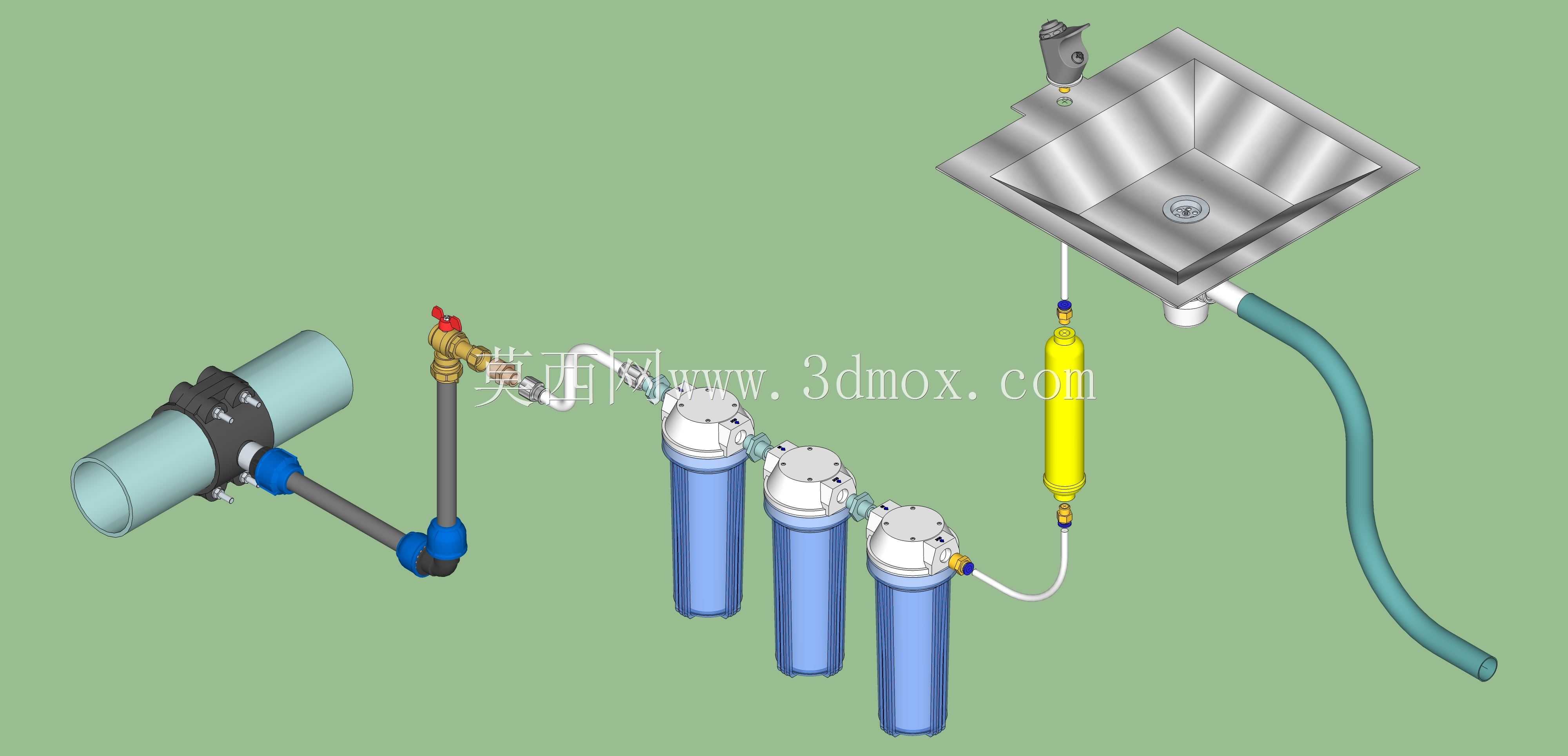

　　这类户外直饮水设备多布设在城市公园步道、景区游览路线、校园户外操场、公交枢纽露天等候区这类人员流动密集且无室内饮水点的公共场景，核心用途是为过往行人提供无需自备容器即可直接饮用的洁净直饮水，同时兼顾接水需求，适配不同身高的使用人群，包括儿童、行动不便的残障人士以及普通成年行人。从结构设计逻辑来看，整个设备采用壁挂式安装思路，主体接水盘选用拉伸成型的不锈钢材质，盘体做了1:15的倾斜坡度导向排水口，避免饮水过程中溅出的积水在盘面积存滋生细菌，接水盘边缘做了12mm高度的翻边处理，既能阻挡水流外溢到安装墙面，也能提升盘体整体结构刚度，减少长期使用过程中受外力碰撞产生的形变。出水端采用双路独立供水结构，高位出水嘴为按压式直饮出水，

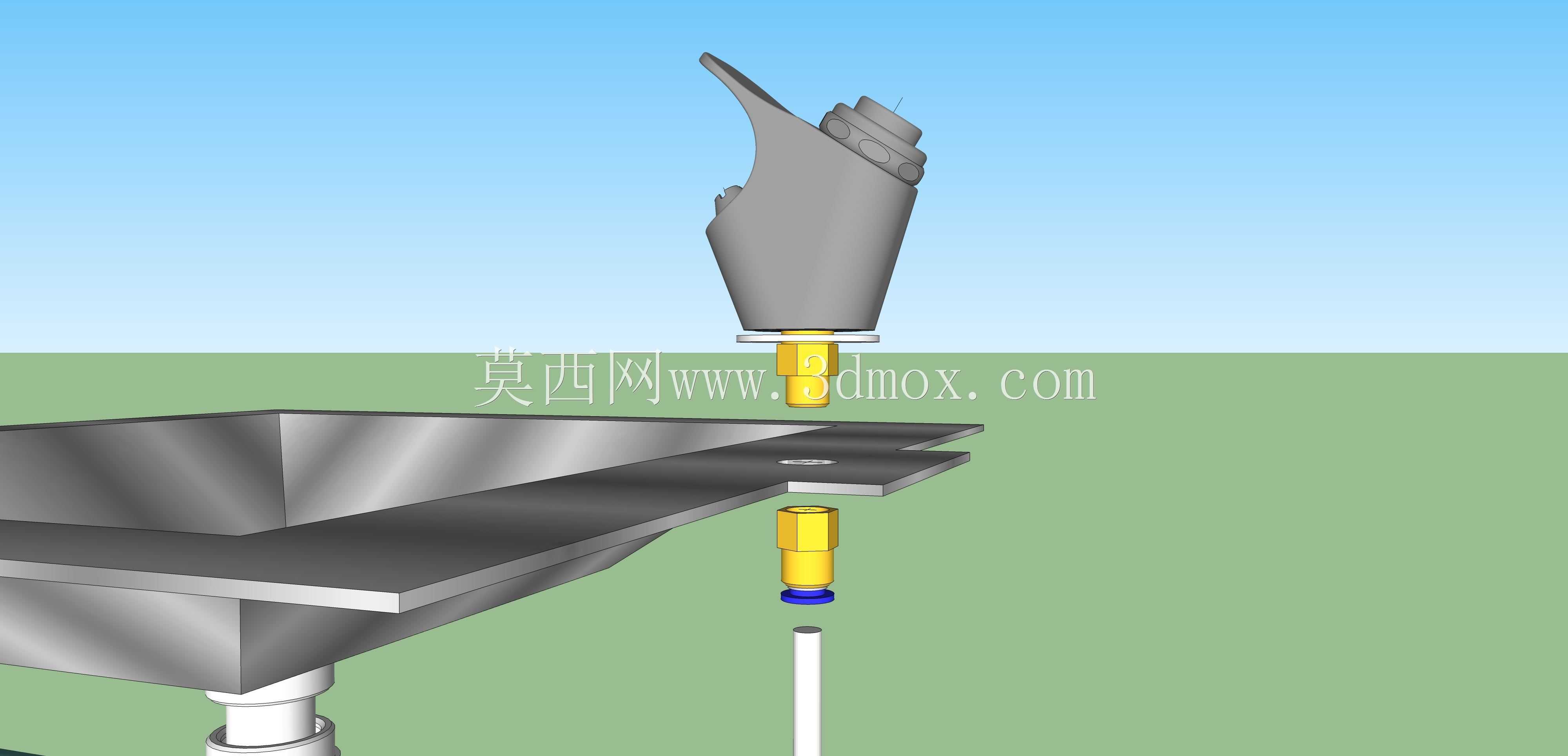

　　出水角度向上倾斜15度，行人无需低头过度弯腰即可直接对口饮用，出水嘴加装了物理防溅网罩，把出水水流打散成柔缓的柱状流，避免高压水流冲击口腔造成呛水，同时出水嘴距离接水盘盘面的高度设置为280mm，预留足够的面部活动空间，不会出现脸部贴到接水盘的卫生问题。低位出水通路为接水专用，垂直向下布设，出水端距离接水盘盘面高度为420mm，能够容纳常规500ml到1.5L的瓶装水、运动水杯接水，接水时不会因为容器高度不足导致水流溅出，两路供水的控制阀门均采用延时自闭式结构，按压后出水时长控制在8到10秒自动断水，避免行人忘记关阀造成水资源浪费，阀体内置不锈钢复位弹簧，经过10万次按压疲劳测试仍能保证复位密封性能，适配户外高频次使用场景。

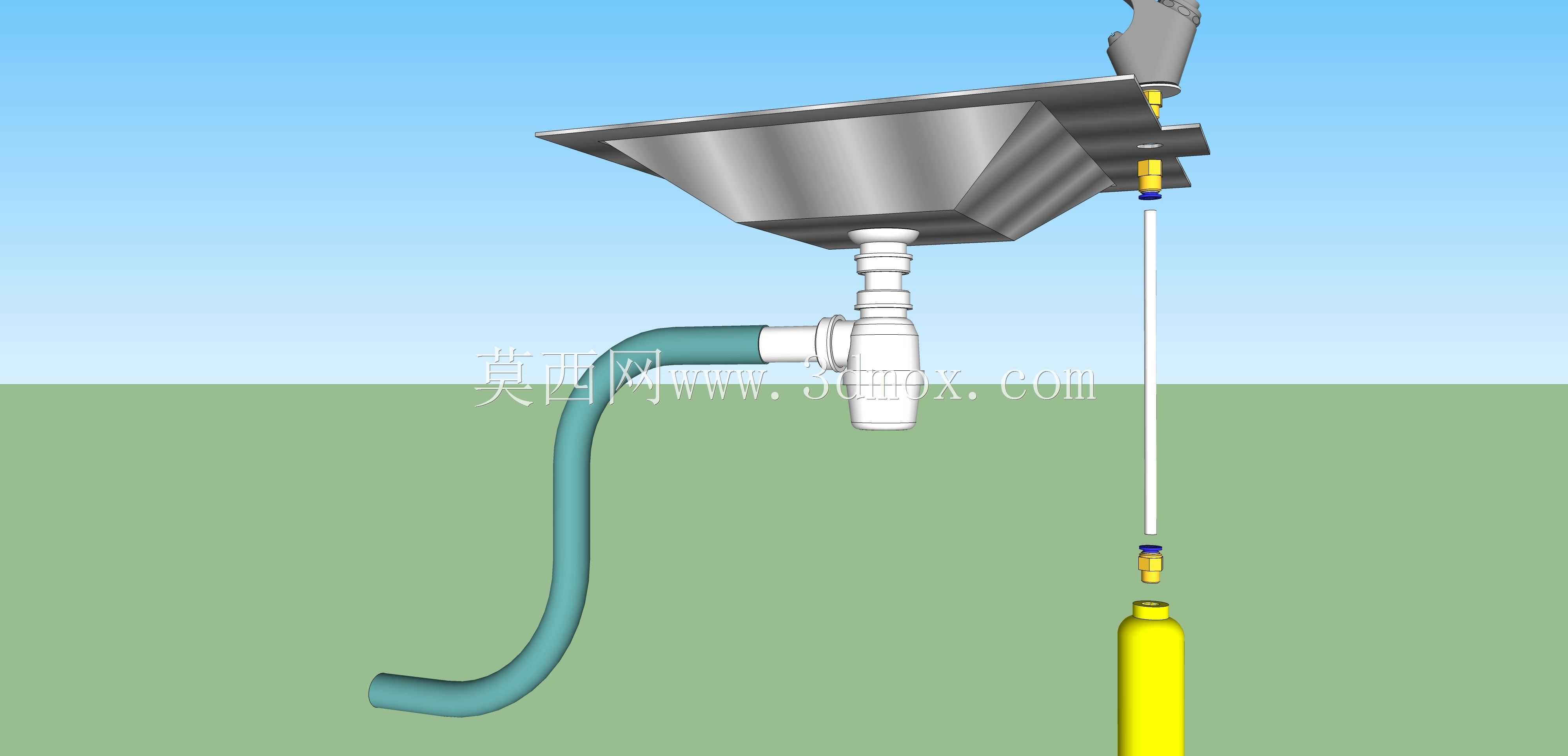

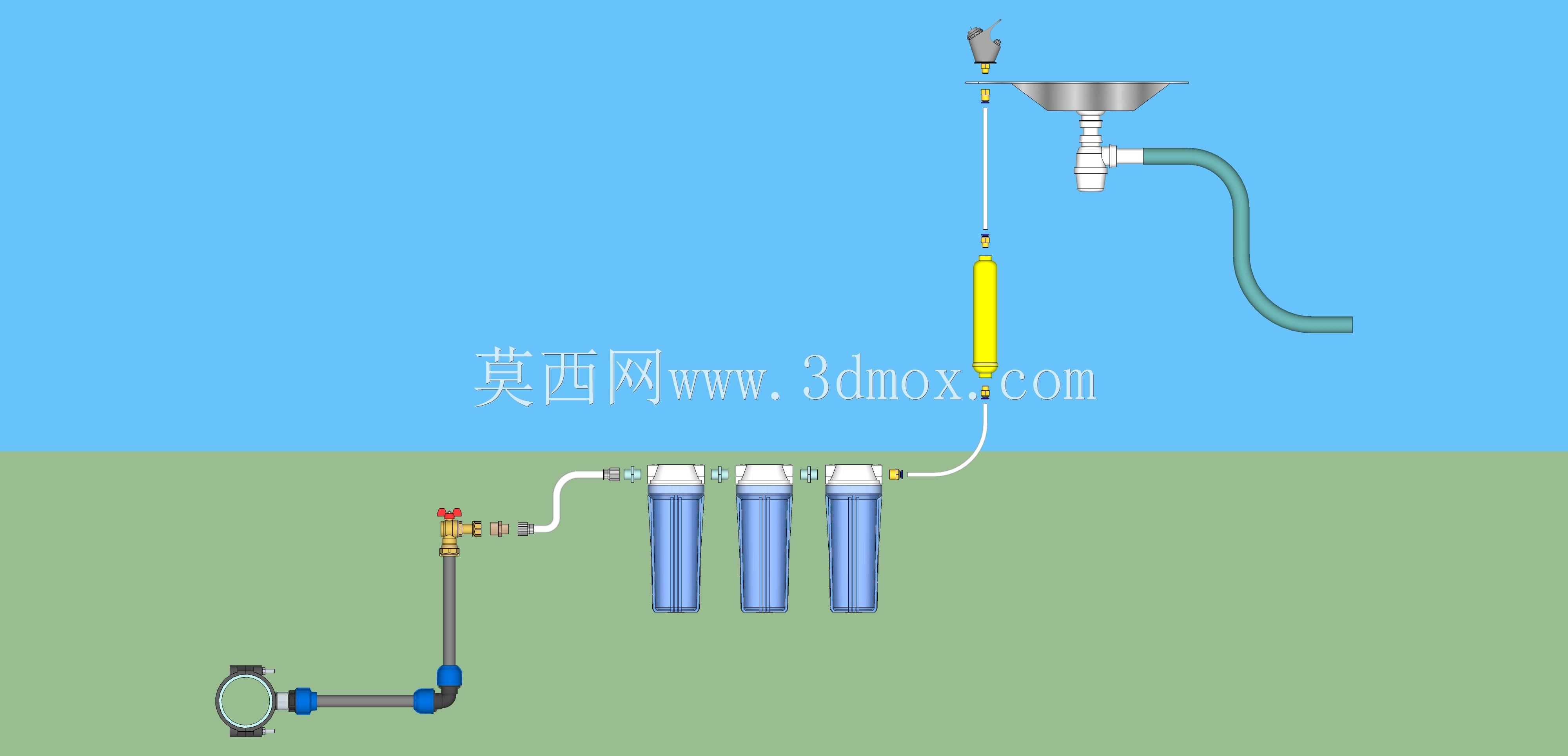

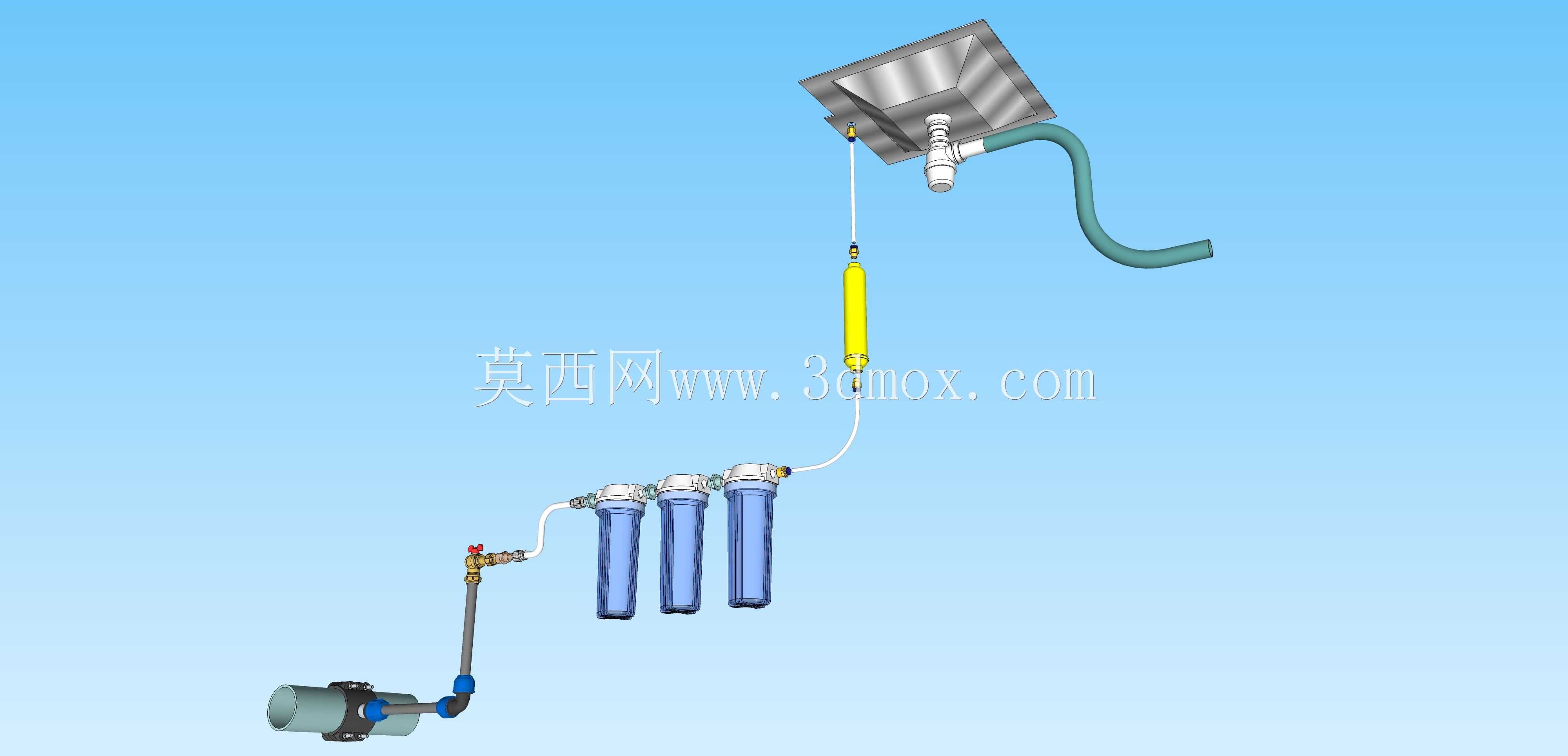

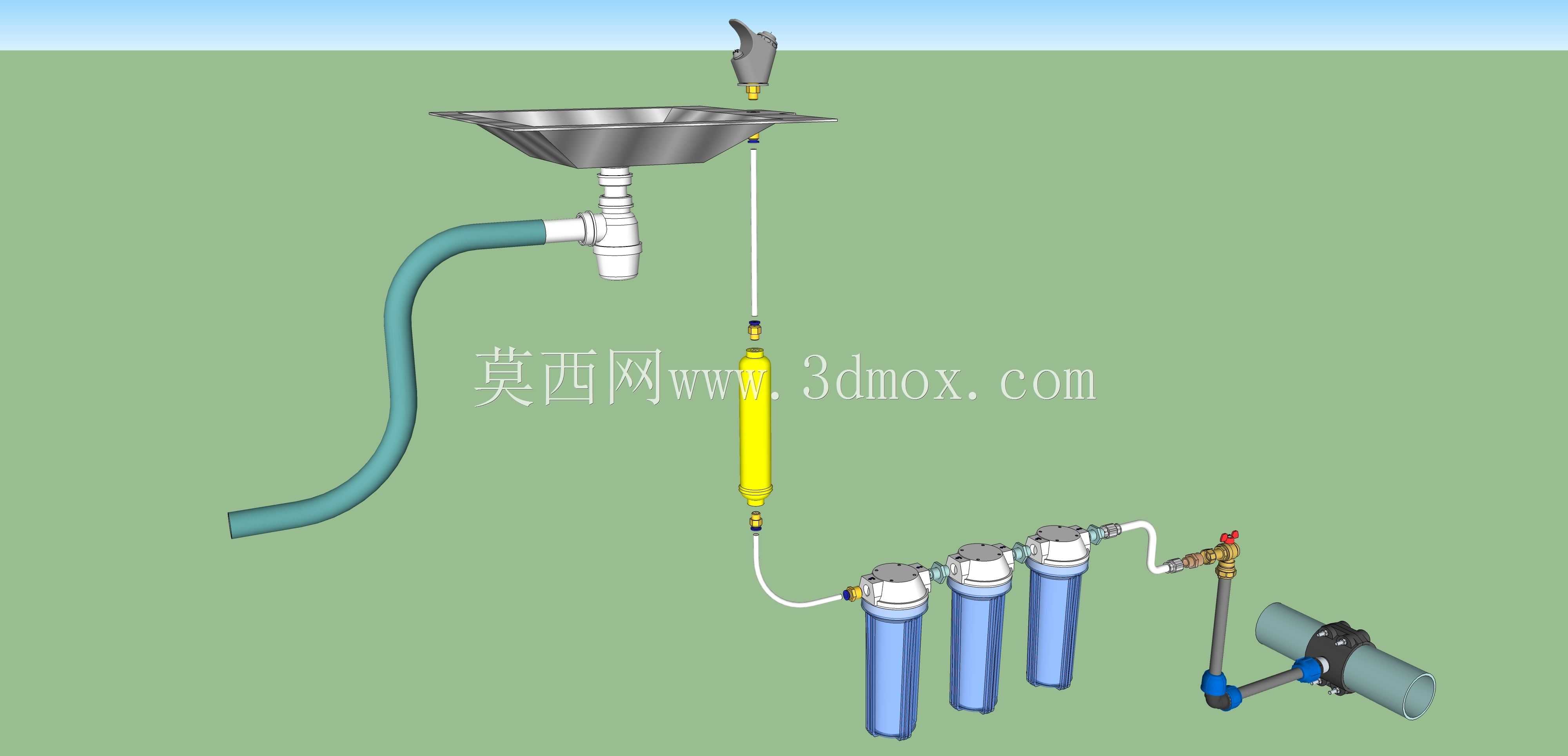

　　排水结构采用硬管加软管的组合布设方式，接水盘下方的排水口先通过PVC-U硬管连接存水弯，存水弯高度设置为50mm，形成水封阻隔排水管网内的异味反向溢出到饮水区域，存水弯后续连接波纹柔性排水管，能够适配安装墙面的预留排水孔位偏差，降低现场安装的对位精度要求，柔性管的弯曲半径不小于管道直径的6倍，避免排水过程中出现气堵造成排水不畅。安装边界方面，设备整体安装高度以接水盘盘面距离完成地面1000mm为基准，高位直饮嘴距离地面高度为1280mm，适配绝大多数成年人的站立饮水高度，低位接水口距离地面1100mm，儿童在成人看护下也能够到接水，设备背部的安装挂点采用四个膨胀螺栓固定，挂点横向间距320mm，纵向间距180mm，

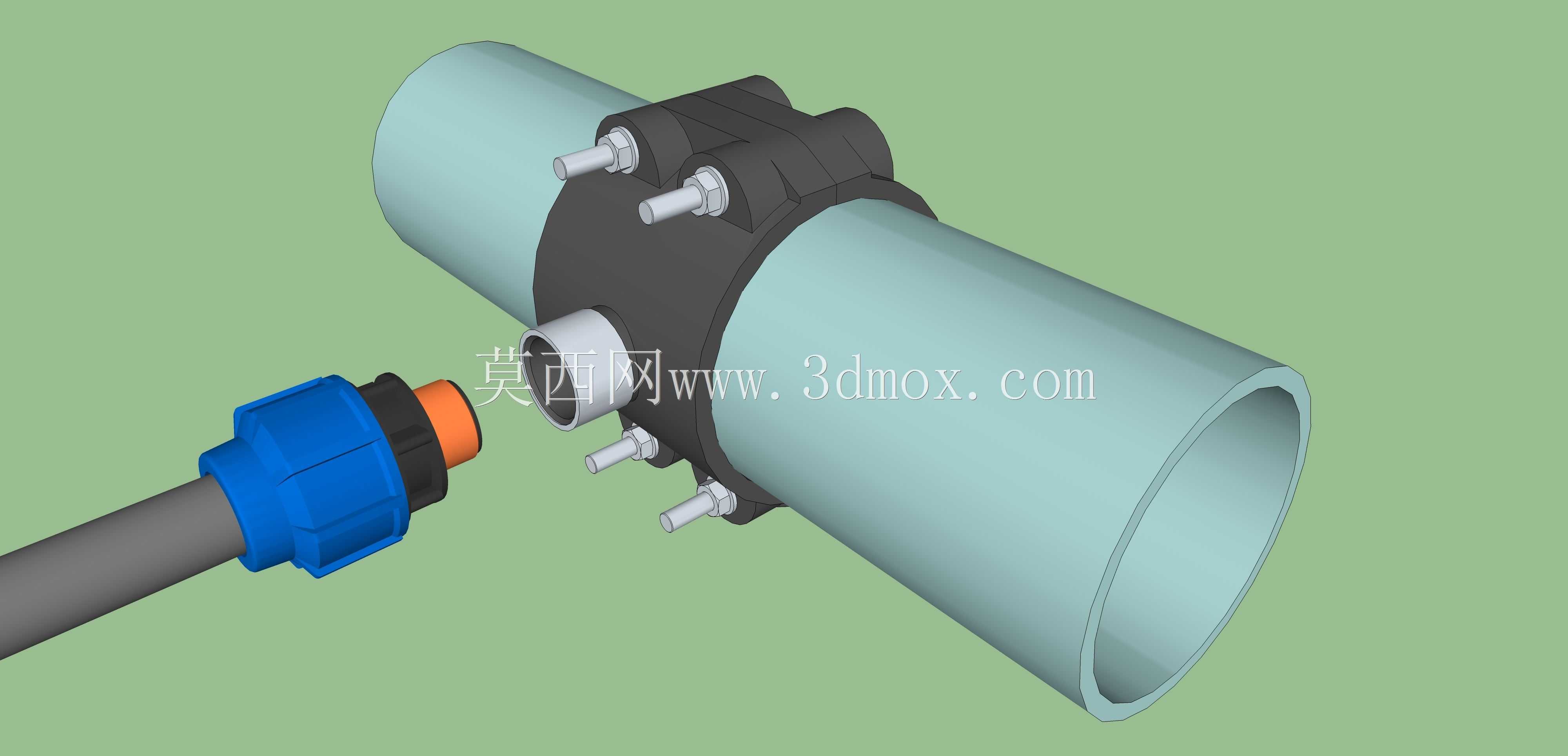

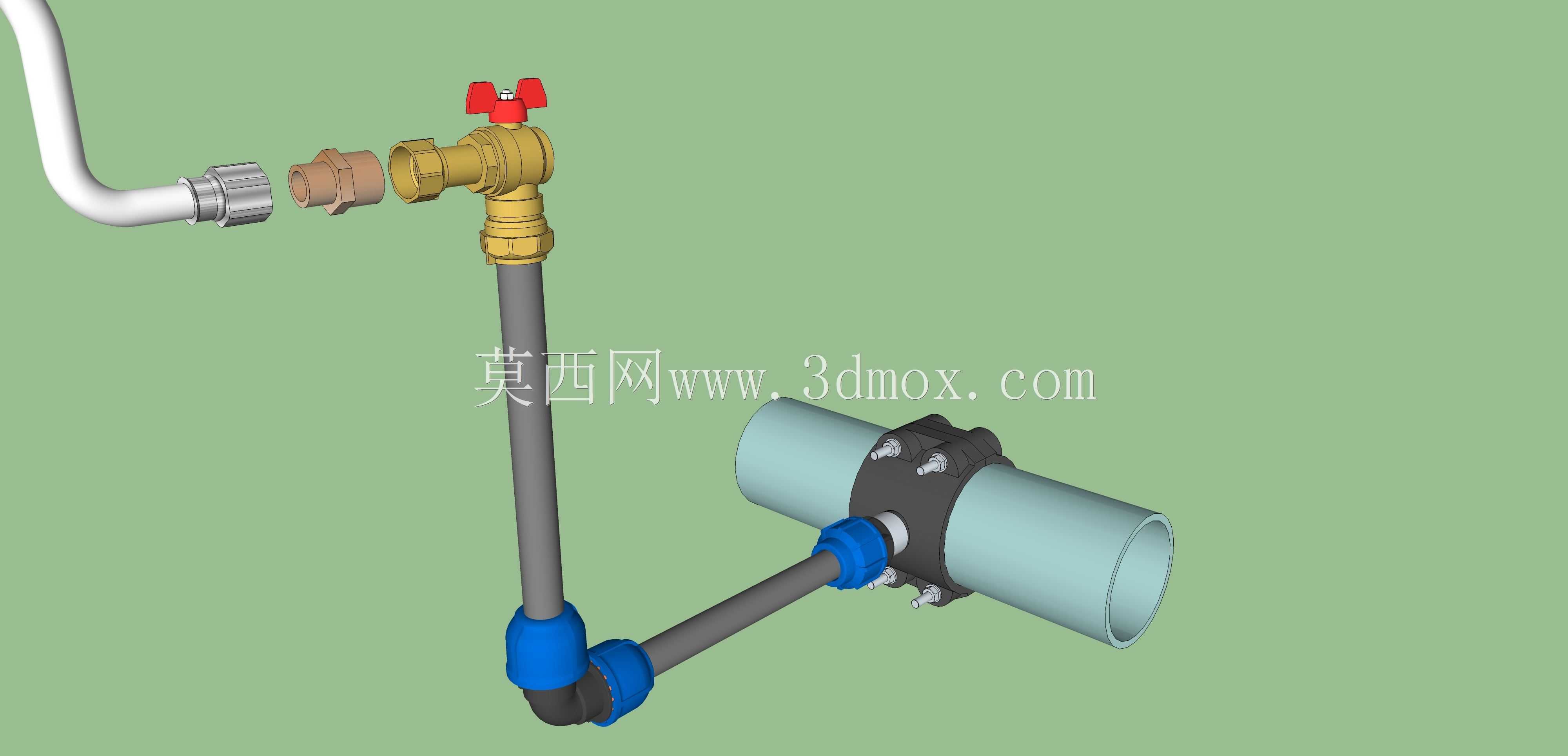

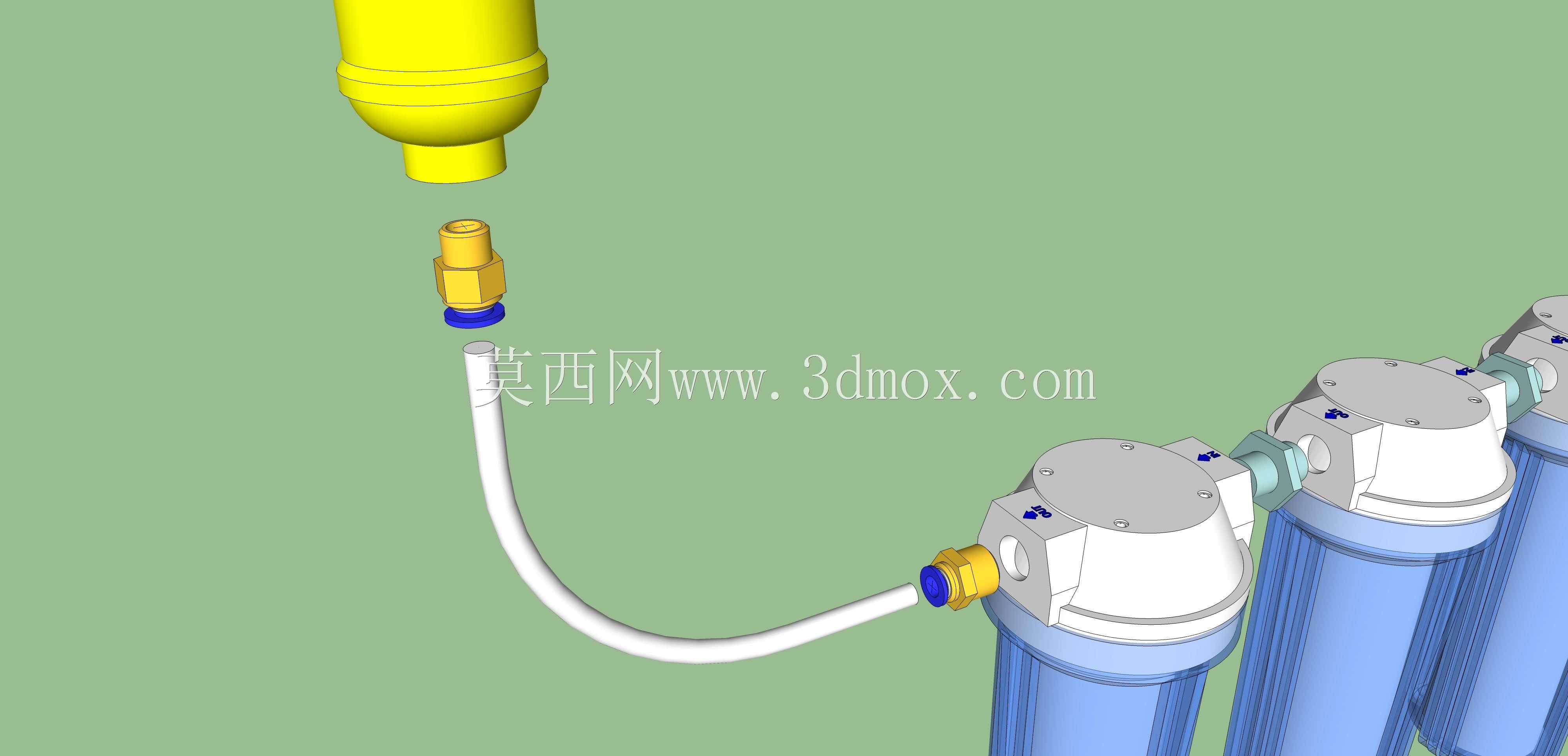

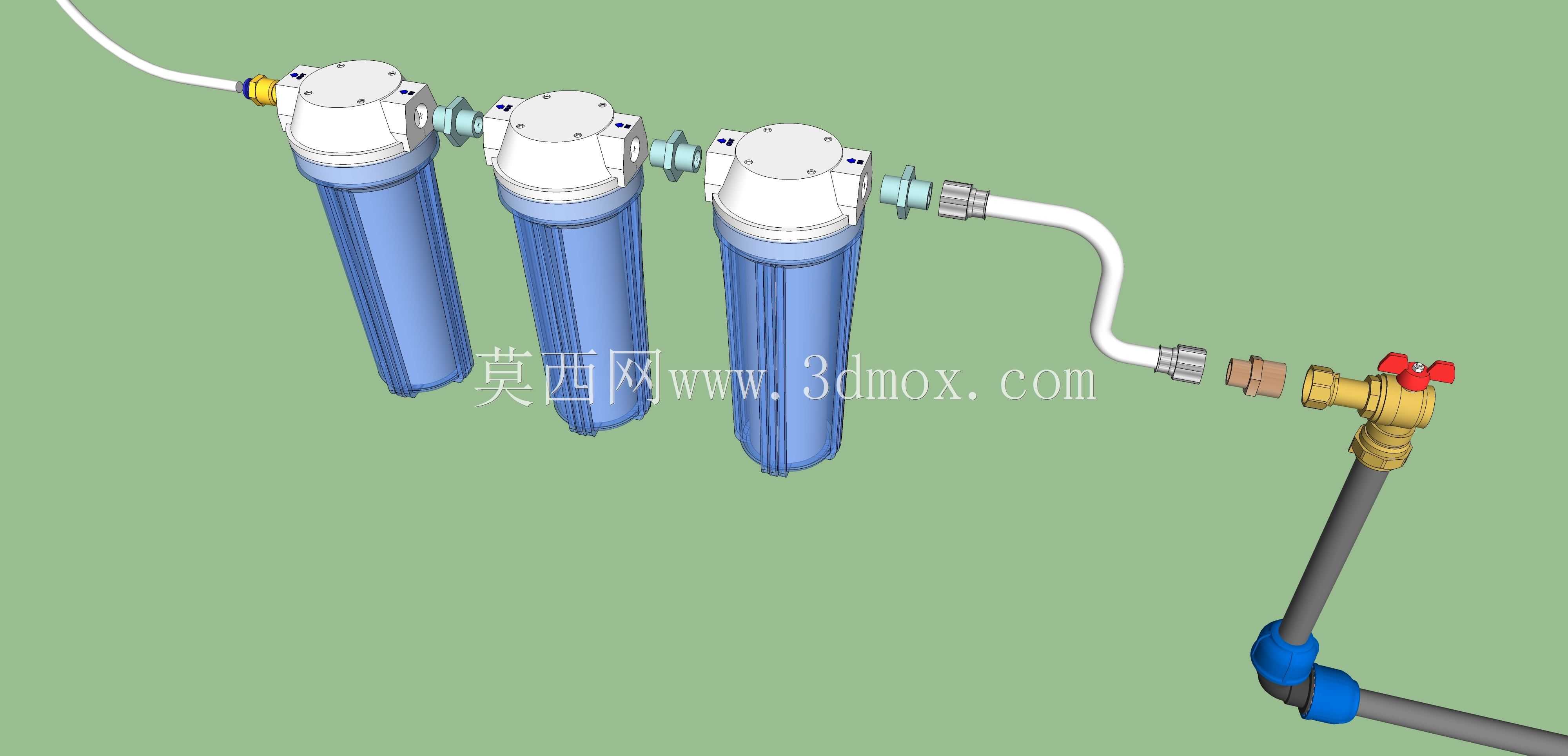

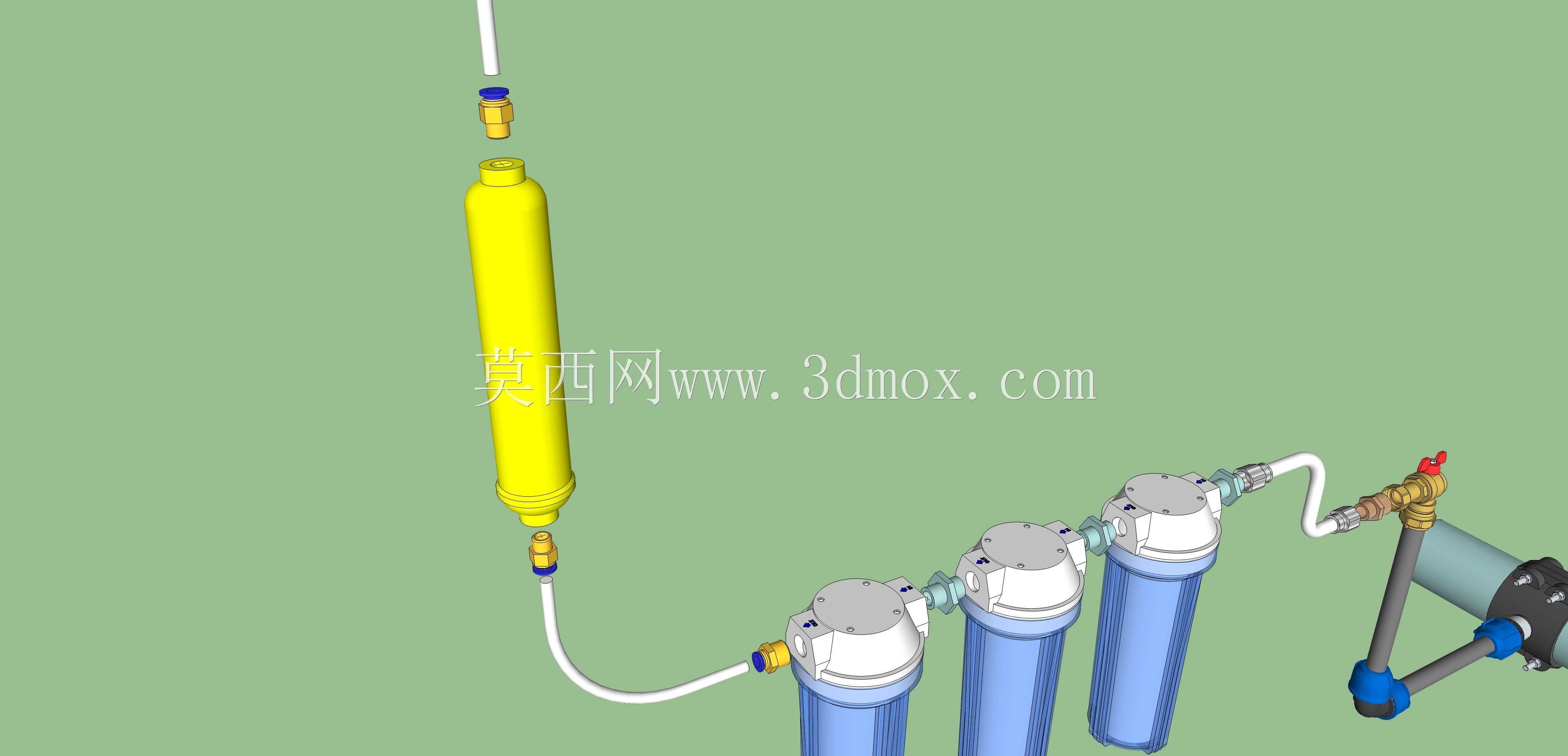

　　单颗螺栓的拉拔承载力不低于5kN，能够承受设备满水状态以及行人意外倚靠的载荷，不会出现脱落风险。设计过程中充分考虑户外使用的耐候性，所有涉水部件均采用食品级304不锈钢或者食品级硅胶材质，避免长期日晒雨淋出现锈蚀、材质析出有害物质的问题，外露的金属部件表面做哑光喷砂处理，减少阳光直射产生的反光晃眼问题，同时表面不易附着灰尘污渍，日常运维只需用抹布擦拭即可清洁。设备的进水端预留了四分标准内螺纹接口，能够直接对接市政直饮水供水管网，进水端前置100微米精度的过滤网，拦截管网内的细小杂质，避免杂质卡滞延时阀造成密封失效漏水，过滤网采用快拆结构，运维人员无需特殊工具即可取出冲洗，降低后期维护成本。在使用流程的设计上，行人直饮时只需轻按高位阀门即可出水，饮用过程中溅出的水全部落入接水盘通过排水管路排走，不会打湿行人衣物；需要接水时将容器放置在接水盘上对准低位出水嘴，按压对应阀门即可接水，接水过程中溢出的水同样汇入排水结构，整个使用过程无多余操作步骤，无需复杂的学习成本，适配不同年龄层的使用人群。结构建模过程中对所有配合间隙做了公差匹配，阀门与接水盘的安装间隙控制在1mm以内，加装硅胶密封垫，避免雨水顺着安装缝隙渗入墙体造成墙面返潮，所有棱角位置均做了R3以上的圆角处理，没有尖锐突出部位，避免行人磕碰受伤，充分考虑公共设施的安全属性。
