法兰连接式工业管道用水计量水表结构

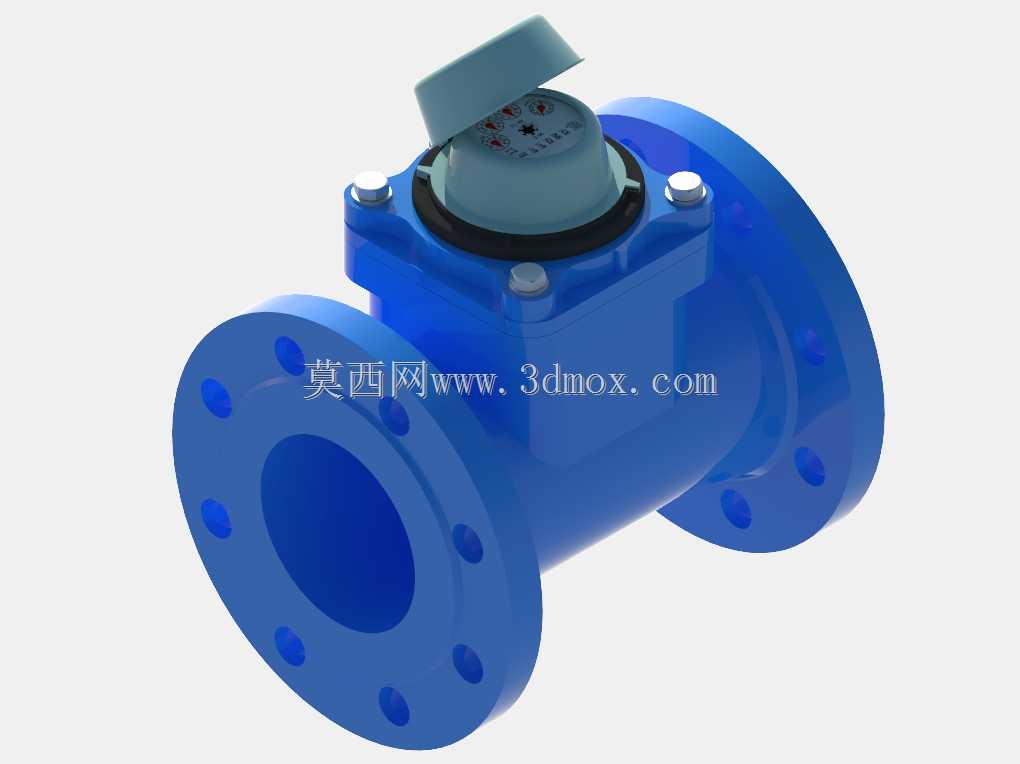

　　在城镇供水管网、工业循环水系统、厂区给排水管线的流量计量场景中，这类法兰连接的旋翼式水表是核心计量部件，承担着管线内水流量累计计量的核心功能，直接关系到用水核算、管网漏损监测、能耗统计等实际工程环节的落地。从实际安装场景来看，这类水表通常适配公称通径DN50及以上的中口径输水管道，两端采用标准法兰连接结构，安装时需匹配对应压力等级的法兰垫片，通过螺栓均匀紧固实现管线密封，安装边界需预留足够的操作空间，尤其是表盖开启侧需预留不小于200mm的操作距离，方便日常抄表、维护以及表芯检修作业，避免后续运维时出现操作空间不足的问题。

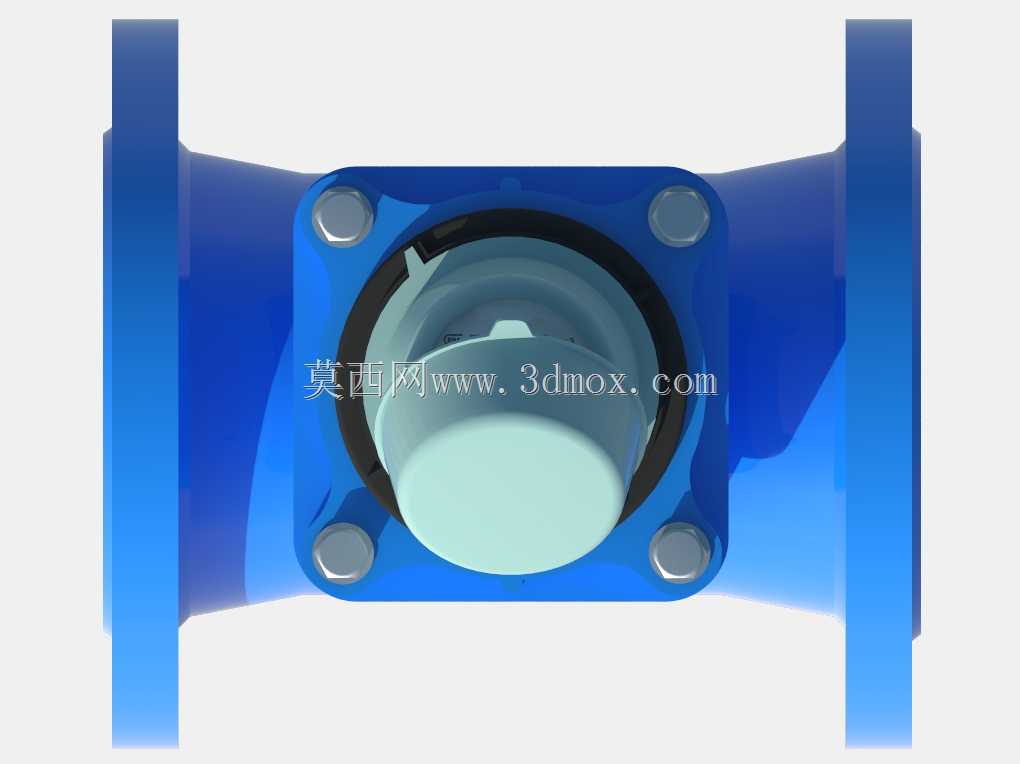

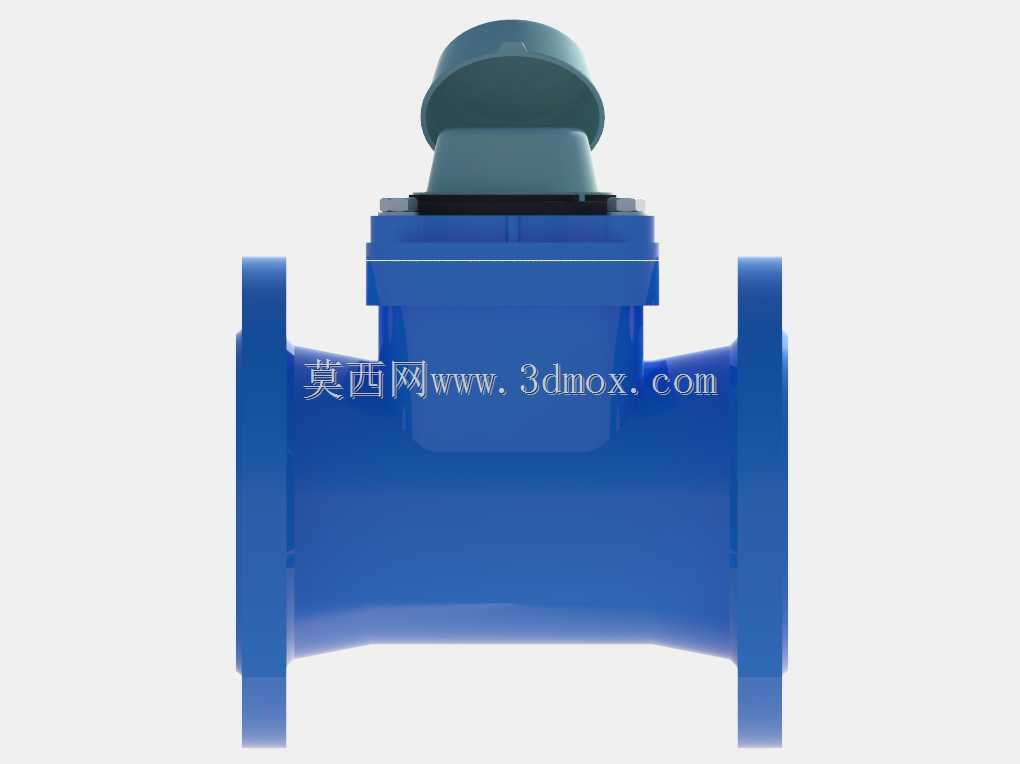

　　从结构设计逻辑来看，该水表采用下进上出的直通式流道设计，主体壳体采用球墨铸铁材质做蓝色防腐涂层处理，内部集成旋翼式计量机芯，水流通过表体内部时冲击旋翼转动，通过齿轮传动机构将转速传递到顶部的计数表盘，实现流量的累计计数。顶部的表盖采用翻转式结构，闭合时可实现IP65级防护，避免户外安装时雨水、灰尘进入表盘区域，影响读数清晰度或者造成内部传动机构锈蚀；表盖与表体的铰接位置做了限位设计，开启角度最大可到120度，不会因为开启角度过大造成铰接结构断裂，同时表盖内侧带有密封胶圈，长期户外使用也能有效阻隔潮气侵入。

　　设计过程中首先要考虑的是流道的压损控制，直通式的壳体流道做了圆弧过渡处理，避免直角结构造成的局部压损过大，影响管线输水效率，表体两端的法兰连接尺寸严格遵循GB/T 17241.6的标准要求，可直接与同压力等级的闸阀、止回阀、管道法兰实现互换安装，不需要额外加工过渡连接件。壳体上的螺栓固定座采用均匀分布的设计，四个紧固螺栓对称布置，压紧表盖与机芯密封座的时候可实现均匀受力，避免局部压力过大造成密封胶圈变形，或者压力不足出现渗漏问题。顶部的计数表盘采用字轮加指针的组合显示方式，整数位采用字轮直读，小数位采用指针指示，既保证了大流量累计读数的便捷性，也能满足小流量区间的计量精度要求，表盘玻璃采用钢化玻璃材质，抗冲击性能好，避免安装或者运维过程中被硬物击碎造成水表损坏。

　　在实际选型应用中，这类水表的常用压力等级为PN16，可满足常规市政供水、工业循环水系统的工作压力要求，计量精度等级达到2级，可覆盖从最小流量到过载流量区间的准确计量，适合安装在水厂出水干管、厂区进水总管、楼宇供水立管等位置，做贸易结算或者内部用水考核使用。建模过程中需要重点关注法兰螺栓孔的位置度公差，确保安装时可与管道法兰顺利对接，同时表体内部的流道曲面要做顺滑处理，避免建模过程中出现的曲面棱角造成实际生产时的铸造缺陷，机芯安装腔的同轴度公差需要控制在0.1mm以内，保证旋翼转动时不会出现卡滞，影响计量准确性。表体外部的防腐涂层厚度需要满足户外使用要求，避免长期埋地或者露天安装时出现壳体锈蚀，缩短设备使用寿命。另外在安装位置的设计上，需要保证水表前后有足够的直管段长度，前端直管段长度不小于10倍公称通径，后端不小于5倍公称通径，避免管线内的涡流影响计量精度，这部分在做管线三维排布的时候需要提前预留空间，不能将水表直接安装在弯头、三通、变径管的紧邻位置。
