带框架支架的离网太阳能储能供电装置

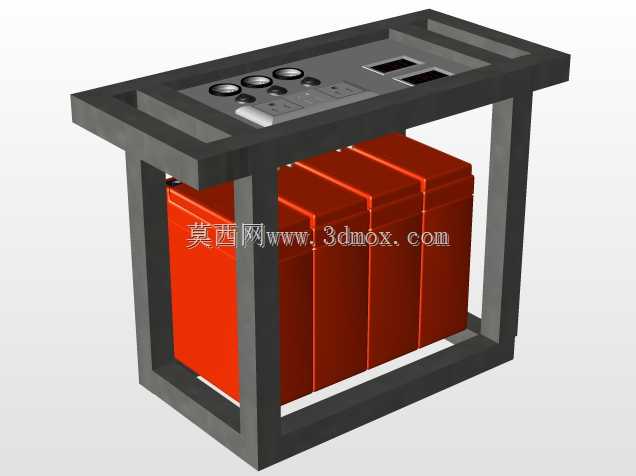

　　这套离网太阳能储能供电装置，主要面向无市电接入的偏远户外作业点、野外临时值守点位、小型离网民用场景设计，用来匹配小功率光伏板完成太阳能到电能的存储、稳压转换与负载供电，解决无公网电力区域的基础用电需求。整套装置采用框架式集成结构，外层为矩形金属焊接机架，机架顶部预留了整面操作控制面板安装位，面板上集成了状态显示表头、调节旋钮、输出接口、开关控件，所有操作控件都布置在顶面靠前的操作区域，操作人员站立在装置正面即可完成所有参数查看、输出调节、通断操作，不需要俯身或者探身到装置侧面，日常巡检和操作的便利性做了针对性优化。机架内部的下层空间为电池组安装舱，采用分层排布的方式放置多块储能铅酸电池，电池组之间预留了均匀的散热间隙，避免长时间充放电过程中热量堆积影响电池循环寿命，电池组通过铜排串联连接到顶部控制舱的充放电控制模块，接线路径做了最短化设计，减少线路压降带来的电能损耗。机架的上下边框都做了加宽处理，底部边框直接作为整个装置的支撑脚，不需要额外加装安装底座，放置在平整的硬化地面即可稳定使用，顶部边框高出控制面板一定高度，形成防护围边，避免户外使用时杂物掉落砸坏面板上的控件，同时围边也可以作为临时提抬的受力点，短距离移位时可以直接抓握顶部边框搬运。从安装边界来看，整套装置的占地面积控制在0.3平方米以内，整体高度不超过成年人腰部位置，不需要预留额外的顶部操作空间，侧面只需要预留5厘米左右的散热间隙即可，适合放置在户外遮阳棚下、

　　临时板房角落这类空间有限的区域。装置的充放电控制模块匹配100瓦级光伏板输入，内置10安培规格的充放电控制器，能够自动完成光伏输入的稳压、电池过充过放保护、负载端短路保护，电池组总容量为80安时，额定输出电压为12伏直流，可以直接匹配12伏规格的低压照明灯具、小功率直流风扇、小型通讯设备这类常规低压负载，整套系统的负载能力经过实际场景验证，可稳定支撑1.5瓦低压照明与15瓦直流风扇的长时间连续运行。在设计思路上，这套装置没有采用复杂的分体式结构，而是将储能电池、控制模块、操作面板全部集成在同一个焊接机架内，省去了现场接线组装的步骤，设备运抵使用现场后只需要连接光伏板输入线和负载输出线即可投入使用，降低了非专业人员的安装操作门槛。

　　机架的金属构件全部采用等边角钢焊接成型，焊接位置做了打磨除锈和防锈喷涂处理，能够适应户外高湿度、多粉尘的使用环境，面板上的控件都采用嵌入式安装，控件与面板的接缝处加装了密封胶条，减少粉尘和潮气进入控制舱内部的概率。电池舱的前后方向没有加装封闭挡板，而是采用开放式结构，一方面可以利用空气自然流动带走电池充放电过程中产生的热量，另一方面也方便日常检查电池的接线端子是否松动、电池外观有没有鼓胀漏液的异常情况，不需要拆解额外的盖板就能完成日常巡检维护。控制模块的接线端子全部布置在面板下方的舱内位置，外部走线通过机架侧面的预留穿线孔引出，穿线孔内加装了橡胶护圈，避免电线外皮被金属孔边割破造成漏电隐患。整套装置的结构没有采用复杂的曲面造型，

　　全部为规则的矩形结构件，加工时只需要完成型材切割、焊接、喷涂几个常规工序即可，加工难度低，制造成本可控，适合小批量加工制作，也方便后期使用过程中更换损坏的构件，比如机架局部锈蚀后可以直接切割替换对应的型材段，不需要整体报废装置。在负载匹配设计上，控制模块预留了多路直流输出接口，可以同时连接多路不同的低压直流负载，每路输出都设置了独立的过流保护，单路负载出现短路故障时不会影响其他回路的正常供电，也不会对电池组和控制模块造成冲击损坏。电池组的安装位置做了限位设计，每块电池都对应独立的安装卡位，搬运移动过程中电池不会在舱内移位磕碰接线端子，电池与机架之间加装了绝缘缓冲垫，既可以避免电池外壳与金属机架直接接触造成漏电，也能缓冲搬运过程中的震动，减少震动对电池内部极板的损伤。
