概念款四驱军用越野装甲车辆设计

　　这款四驱越野装甲车辆的三维设计，核心面向复杂地形下的战术通勤、前沿人员投送、轻装突击类任务场景，适配荒漠、山地、泥泞冻土等多种非铺装路面的通行需求，整体设计围绕高通过性、基础防护性、多场景适配性三个核心维度展开。从底盘布局来看，整车采用非承载式车身结构，四驱系统预留了差速锁安装位，悬架行程做了加长设计，大颗粒越野轮胎的胎壁厚度、轮毂承重参数均按照满载6人加1.2吨附属装备的总重量做匹配，接近角、离去角分别设定为42度、38度，纵向通过角达到29度，能够直接跨越0.6米高度的垂直障碍，涉水深度在无额外改装的状态下可达到1.1米，完全满足前沿战术区域的无依托通行要求。车身防护结构采用一体化倾斜装甲焊接思路，前脸、侧围、

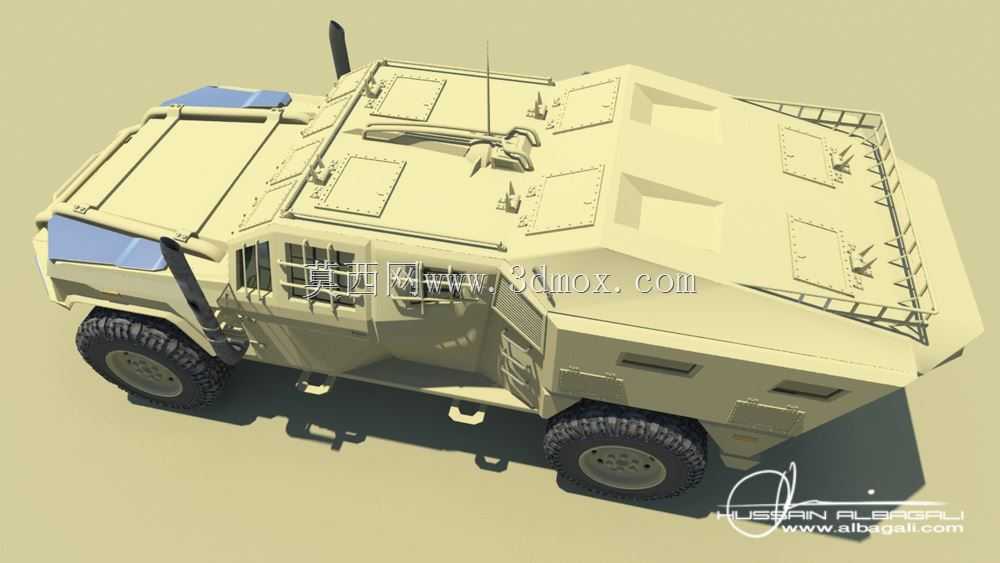

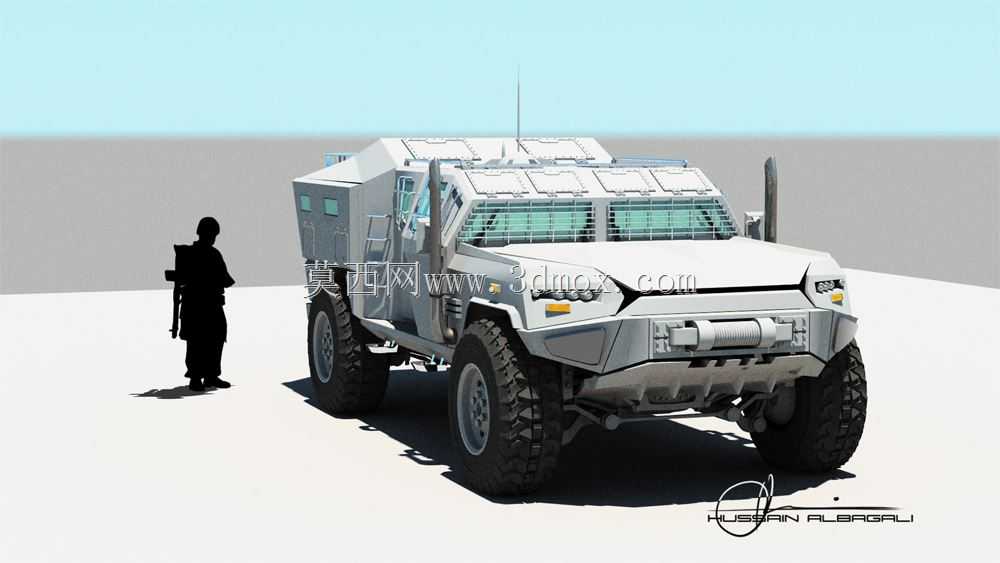

　　车顶的装甲板均做了倾角设计，既可以降低轻武器直射的穿透概率，也能在同等防护等级下有效控制整车自重，避免过重的车体影响越野机动性能；车窗部分采用内嵌式防弹玻璃安装结构，玻璃外侧预留了防护格栅的安装接口，格栅采用高强度钢条交错焊接，既不影响驾乘人员的观察视野，也能抵御破片、低速飞溅物的冲击。车头前部集成了重型绞盘安装位，绞盘额定拖拽力设定为5.5吨，可实现车辆自救以及对同级别故障车辆的拖拽救援，车头两侧预留了附加灯具、外置天线、烟雾弹发射器的安装接口，可根据不同任务场景快速选装对应配件；车顶设置了多块可快速开启的检修舱盖，同时预留了武器站、观瞄设备的安装基座，不需要对车顶结构做二次切割改装即可完成相关设备的固定安装。

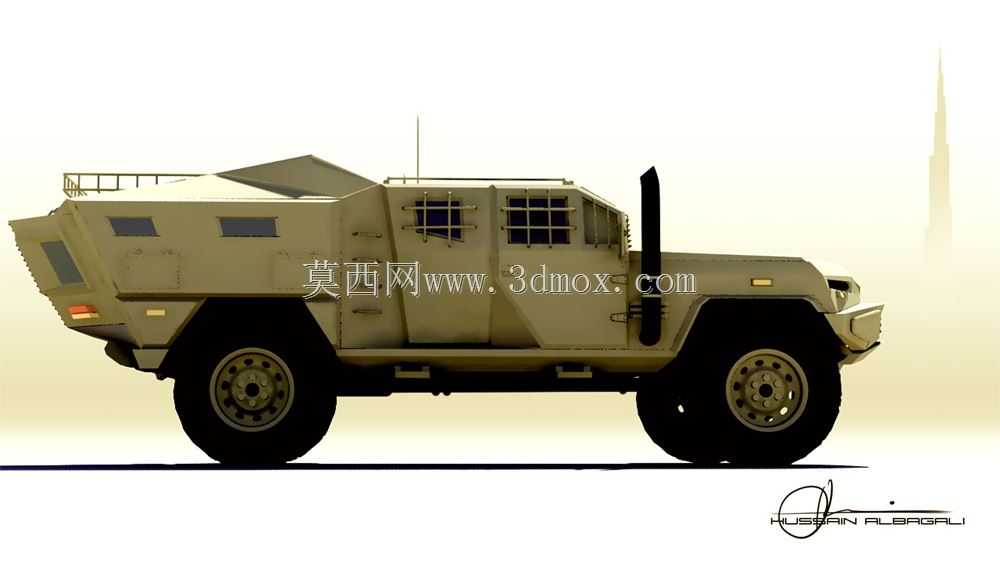

　　车身侧门采用防弹铰链结构，门锁做了防冲击加固设计，车门下部设置了蹬车踏板，踏板表面做了防滑齿结构，方便人员在穿戴装具的状态下快速上下车；乘员舱内部按照6人承载设计，座椅采用壁挂式安装结构，预留了安全带、单兵装具挂点，舱内两侧设置了装备储物槽，可放置单兵武器、通讯设备、急救包等随行物资，舱体内部做了隔音隔热层的安装预留，可降低长距离机动过程中的舱内噪音，同时适配极端温差环境下的舱内温度控制。从整车尺寸边界来看，整车长度控制在5.2米，宽度2.2米，高度2.4米，这个尺寸既可以满足C-130级别的战术运输机舱内装载要求，也能在狭窄的山地道路、城镇街巷中完成转向、掉头动作，最小转弯半径控制在7.5米，大幅提升复杂路况下的机动灵活性。

　　动力舱采用中前置布局，舱体周围设置了防火隔热层，检修舱盖向上开启后可完全露出发动机、变速箱、冷却系统等核心部件，方便野外环境下的快速检修维护，进气口设置在车身侧上部位置，搭配高位进气管道，可有效避免越野过程中泥水、沙尘进入进气系统，提升动力系统在恶劣环境下的运行可靠性。整车的管线布局全部采用内嵌式走线设计，管线外侧加装了防护套管，避免越野过程中飞溅的石块、树枝刮蹭损坏管线，底盘下方设置了整体式防护板，可保护油底壳、传动轴、分动箱等核心底盘部件，防止路面凸起、爆炸物破片对底盘部件造成损伤。在细节设计上，车身外表面没有多余的突出结构，所有外置部件均做了圆角过渡处理，既可以降低行驶过程中的风阻，也能避免外挂部件在丛林、街巷行驶时被障碍物勾挂；车尾设置了外挂储物箱的安装位，可放置备用油桶、工兵锹、牵引绳等野外随行工具，尾灯采用内嵌式安装，外部加装防护网，防止碰撞损坏。
