越野钢管赛车外观结构三维设计

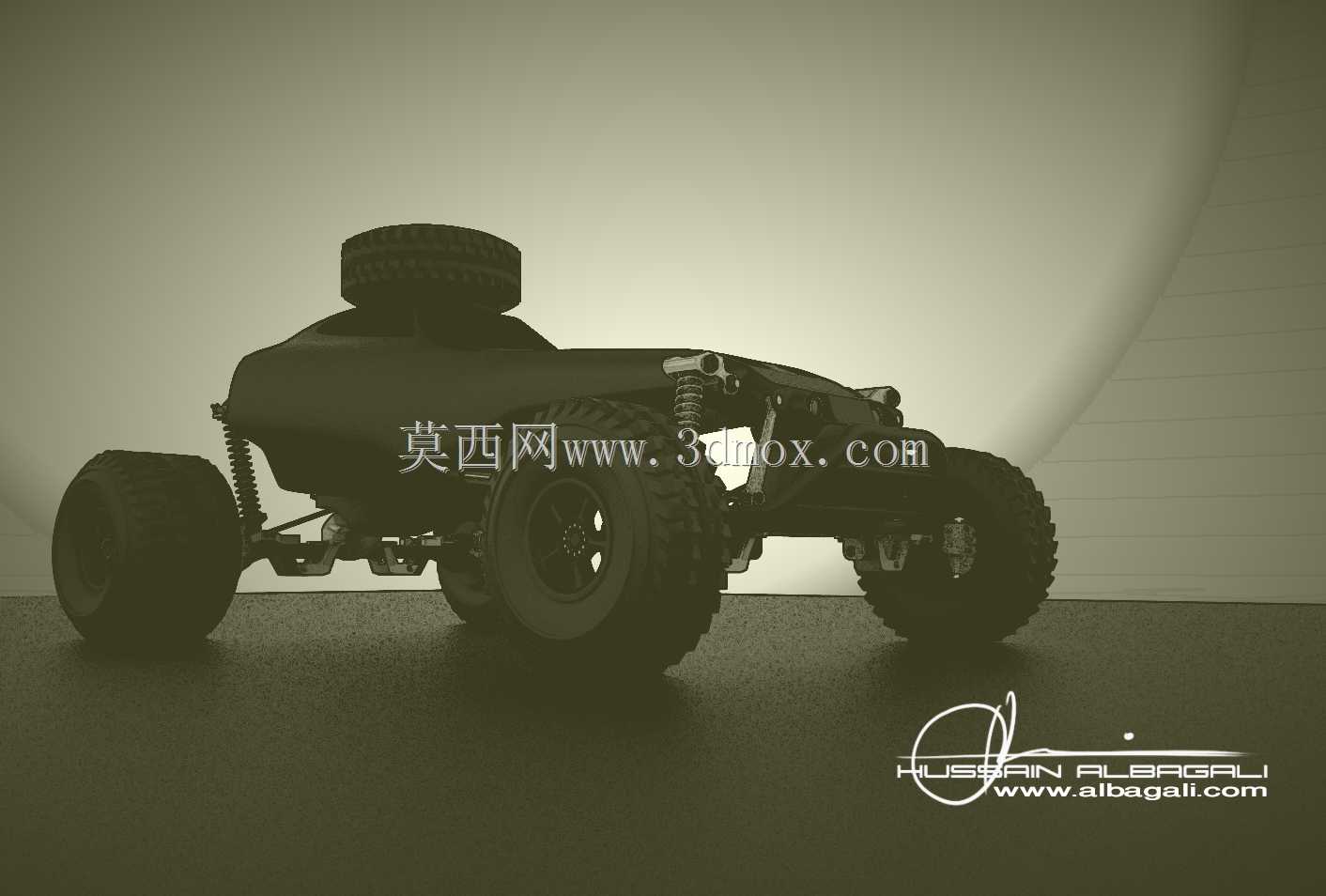

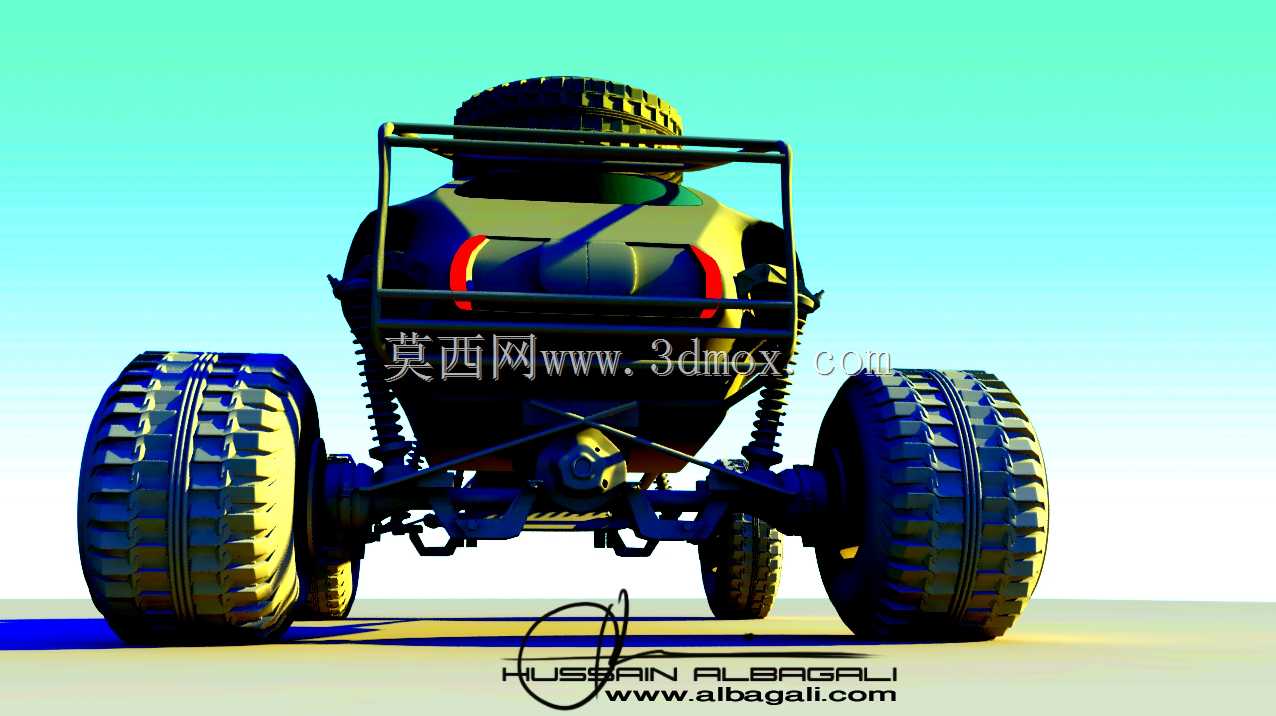

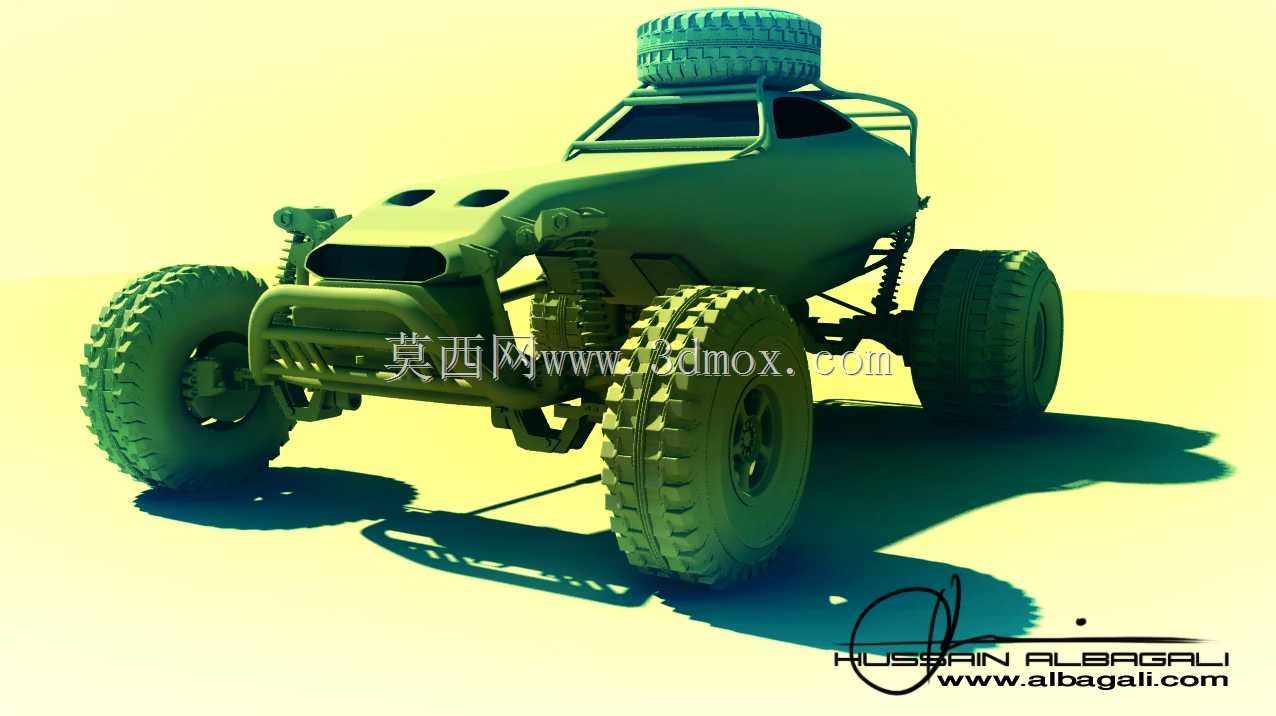

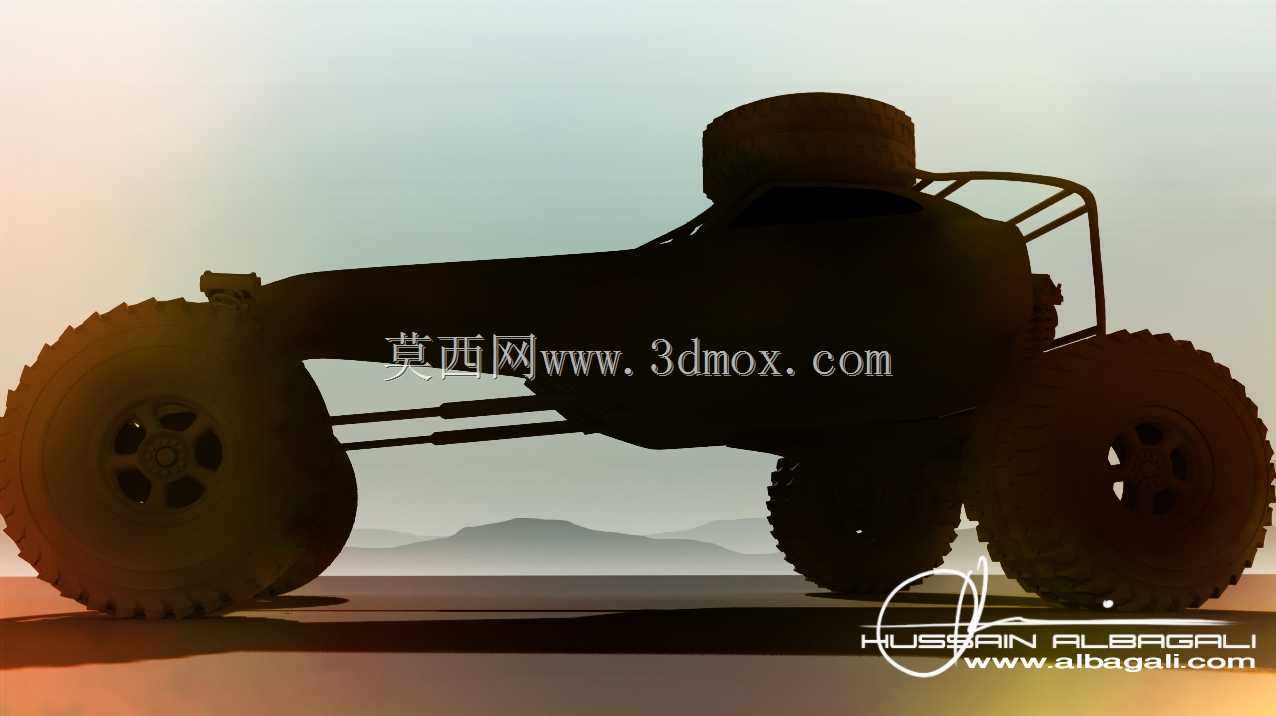

　　这款非道路越野钢管车的三维结构设计，核心围绕复杂地形穿越、极限越野竞技场景展开，区别于常规量产乘用车辆，其结构设计完全服务于非铺装路面的高强度通行需求，在前期方案迭代阶段，针对沙漠冲坡、岩石攀爬、泥泞路段穿越三类核心使用场景做了多轮结构校核，最终确定了长行程悬架搭配外露钢管车架的整体布局。从结构布局来看，外露的管式车架是整车的核心承载基体，所有动力总成、行走机构、乘员舱防护结构都直接固定在钢管焊接形成的框架上，这种设计相比承载式车身，在极端冲击载荷下的抗形变能力更强，同时也便于野外环境下的快速维修更换，单段受损的管段可以直接切割替换，无需对整体车身做钣金修复。车架的管架走向特意避开了行走机构的跳动边界，前轮的转向摆角、

　　后轮的悬架跳动行程都预留了足够的安全间隙，避免极限压缩工况下轮胎与车架发生运动干涉。行走系统采用了大颗粒深花纹的越野专用轮胎，搭配大负值轮毂，轮距相比常规同尺寸车辆加宽了近两百毫米，大幅提升了侧倾工况下的稳定性，配合后置的备胎布局，整车重心进一步后移，在攀爬陡坡时能够为驱动轮提供足够的下压力，减少前轮抬头、车辆后翻的风险。备胎采用立式固定在乘员舱后方的管架上，固定点直接与主车架的两根纵向主管连接，能够承受越野过程中的持续颠簸振动，不会出现固定点开裂的问题。乘员舱区域的管架做了额外的加强处理，顶部的防滚环采用了更大管径的无缝钢管，侧面也设置了交叉加强筋，在车辆发生侧翻时能够形成完整的安全防护腔体，避免外部结构侵入乘员生存空间。

　　动力总成的安装位置做了下沉处理，进一步降低整车重心，安装支座采用了橡胶减震垫与车架连接，能够过滤大油门工况下的动力总成振动，减少振动传递到车架导致的紧固件松动问题。整车的接近角、离去角都做了最大化设计，前保险杠位置直接与车架前横管齐平，没有多余的外凸结构，避免攀爬岩石时磕碰损坏前杠，后保险杠同样采用管式结构，兼顾防护性与轻量化。在建模过程中，所有管架的相贯线都做了精准的切口匹配，确保焊接时能够实现满焊连接，没有虚焊的间隙，每一处安装点的位置都对应了配套零部件的安装尺寸，比如减震器的上下安装孔距、转向机的固定点位、传动系统的连接法兰位置，都严格按照实际零部件的尺寸做了匹配，不存在安装错位的问题。考虑到越野场景下的散热需求，

　　前部的散热模块安装位置特意抬高了一定高度，避免涉水时水流直接冲击散热芯体，同时也减少了行驶过程中地面卷起的砂石打坏散热片的概率。整车的外覆盖件采用了轻量化的非金属材质，仅覆盖在车架的必要位置，没有多余的装饰性结构，所有外覆盖件的固定点都采用快拆结构，便于维修时快速拆卸。在悬架结构的匹配上，长行程螺旋弹簧搭配双向作用减震器，能够在车轮大幅跳动时始终保持轮胎与地面的接触，提升抓地力，悬架的摆臂固定点都做了衬套安装位的预留，能够缓冲路面传递的冲击，减少硬连接带来的结构疲劳。转向系统采用了大传动比的转向机，在低速攀爬岩石时能够更精准地控制车轮角度，减少转向虚位。制动系统的管路沿着车架管梁内侧布置，避免行驶过程中被碎石打坏，所有管路的固定卡子间隔都控制在合理范围，防止长距离颠簸导致管路磨损漏油。从安装边界来看，整车的宽度控制在常规越野赛道的通行宽度范围内，能够适配多数专业越野赛事的车道要求，高度则满足防滚架的安全规范，不会因为过高导致重心失衡，轴距设置兼顾了通过性与行驶稳定性，过长的轴距会导致纵向通过角不足，容易在驼峰路段托底，过短的轴距则会影响高速行驶的直线稳定性，最终选定的轴距参数在两类需求之间做了最优平衡。在细节设计上，车架的所有管端都做了封堵处理，避免野外行驶时泥水、砂石灌入管内导致内部锈蚀，延长车架的使用寿命，所有焊接位置的应力集中区域都做了圆弧过渡处理，减少长期交变载荷下的开裂风险。
