工业空间桁架支撑结构三维设计作品

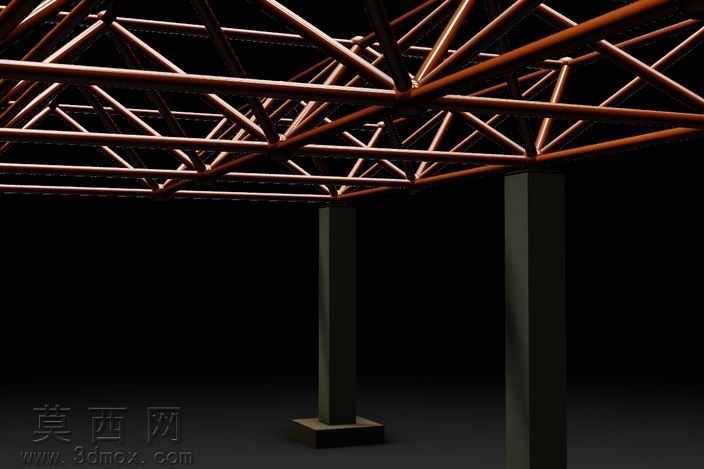

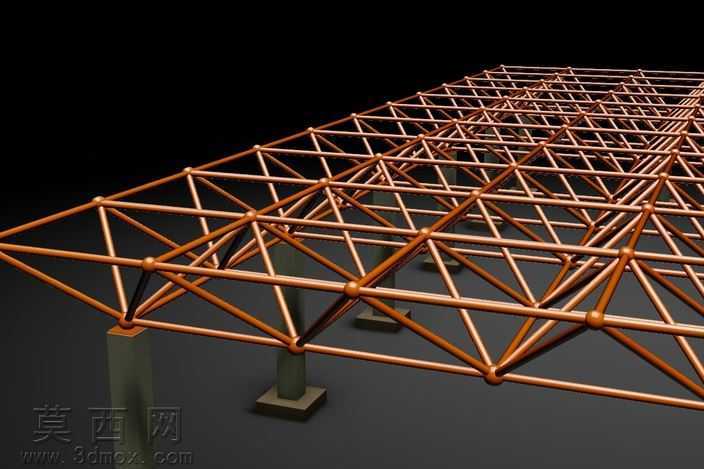

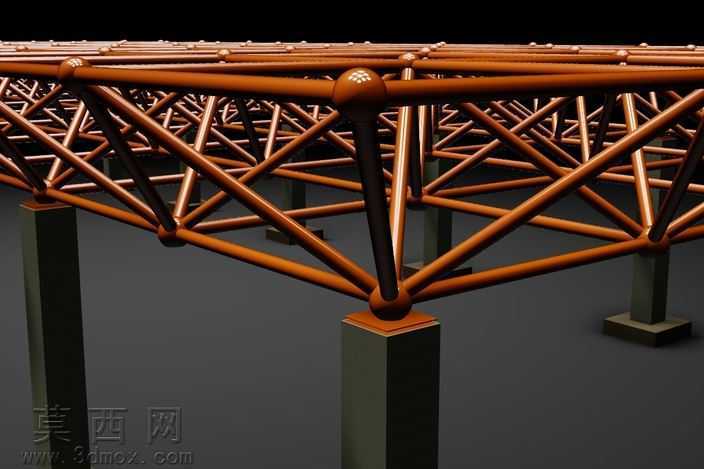

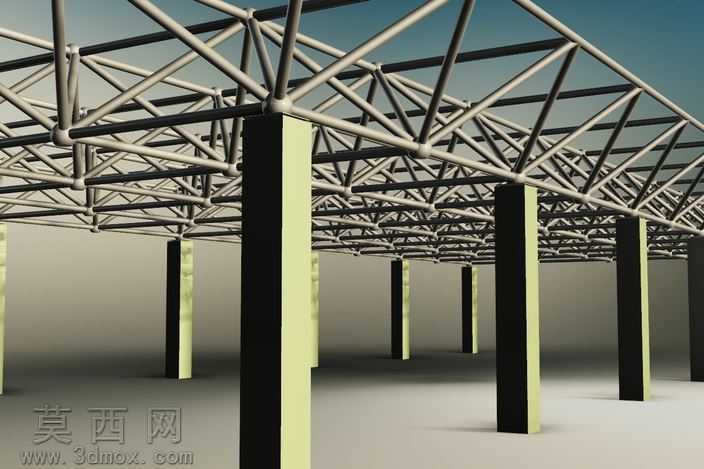

本作品为工业空间桁架支撑结构的三维建模设计成果，建模阶段以空间几何力学逻辑为核心基础，先完成整体桁架的网格排布定位，确定每根杆件的空间走向与节点交汇位置，严格遵循空间桁架的受力传递规律，将上部网架的荷载路径清晰规划，确保每根杆件的受力分配符合结构力学设计要求。建模过程中对球型节点做了精细化处理，每根杆件与节点球的衔接处做了平滑过渡处理，避免出现结构硬转角带来的应力集中隐患，同时还原了实际工程中杆件与节点的连接构造细节，让模型的结构还原度达到工程应用参考级别。材质设置上，主体桁架杆件选用铜色金属材质，调整材质的金属度、粗糙度参数，还原金属杆件的哑光金属质感，在光线照射下能够呈现出金属材质特有的细微反光变化，同时区分开下部混凝土支撑柱的材质属性，混凝土材质添加了细微的表面颗粒纹理与做旧质感，柱底的方形基础承台也还原了混凝土基座的厚重质感，不同材质的区分让整体结构的层次更加清晰。渲染阶段采用深色纯黑背景，突出桁架结构本身的线条美感与空间层次感，布光采用多组定向光源搭配环境补光，既能够清晰展现每一根杆件的空间位置关系，也通过光影的明暗变化凸显出桁架结构的立体纵深，让三角网格排布的结构韵律感得到充分展现。设计思路上，本作品聚焦工业大跨度空间的承重支撑需求，采用三角网格的空间桁架形式，相比传统平面桁架具备更优的空间受力性能，能够在大跨度场景下有效分散竖向与水平荷载，下部的混凝土支撑柱与上部桁架的衔接位置做了专门的节点强化处理，还原实际工程中柱顶与桁架的连接构造，整体模型既具备结构设计的参考价值，也通过精细化的建模与渲染呈现出工业结构的力学美感，可用于工业建筑结构方案展示、空间桁架构造教学参考等场景，模型的每一处杆件长度、节点位置都经过比例校准，确保整体结构的比例协调，符合实际工程中空间桁架的尺寸比例逻辑，没有出现结构变形、比例失调的问题，完整呈现了大跨度工业空间桁架支撑体系的构造特征。
