便携式手持工业吹尘风机结构设计

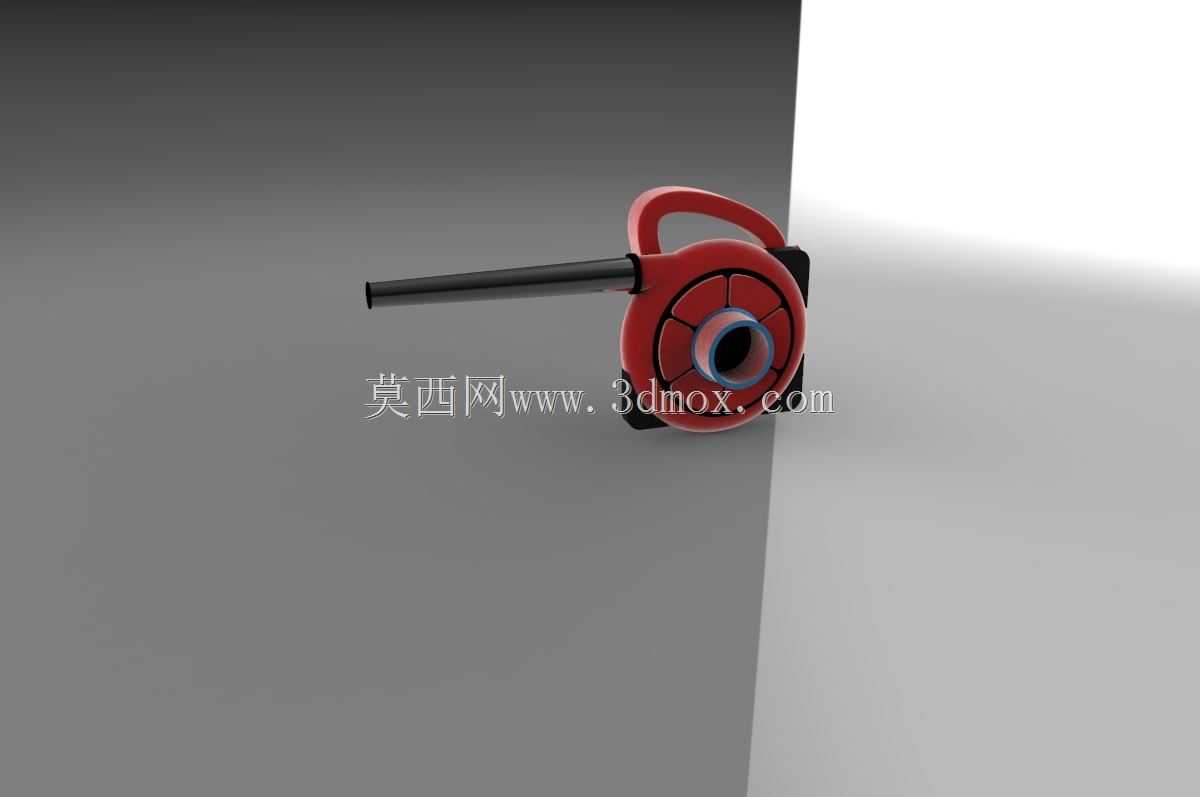

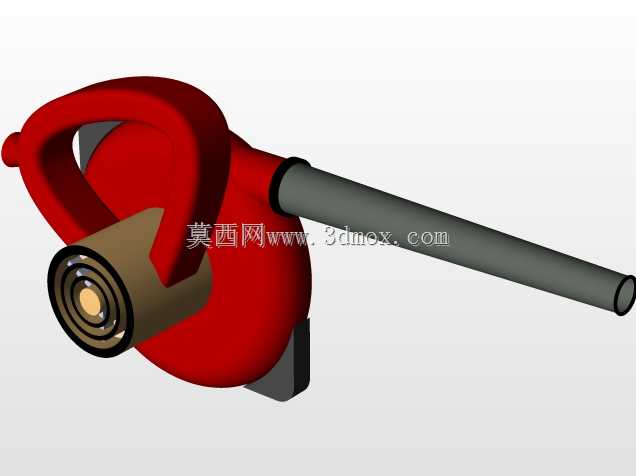

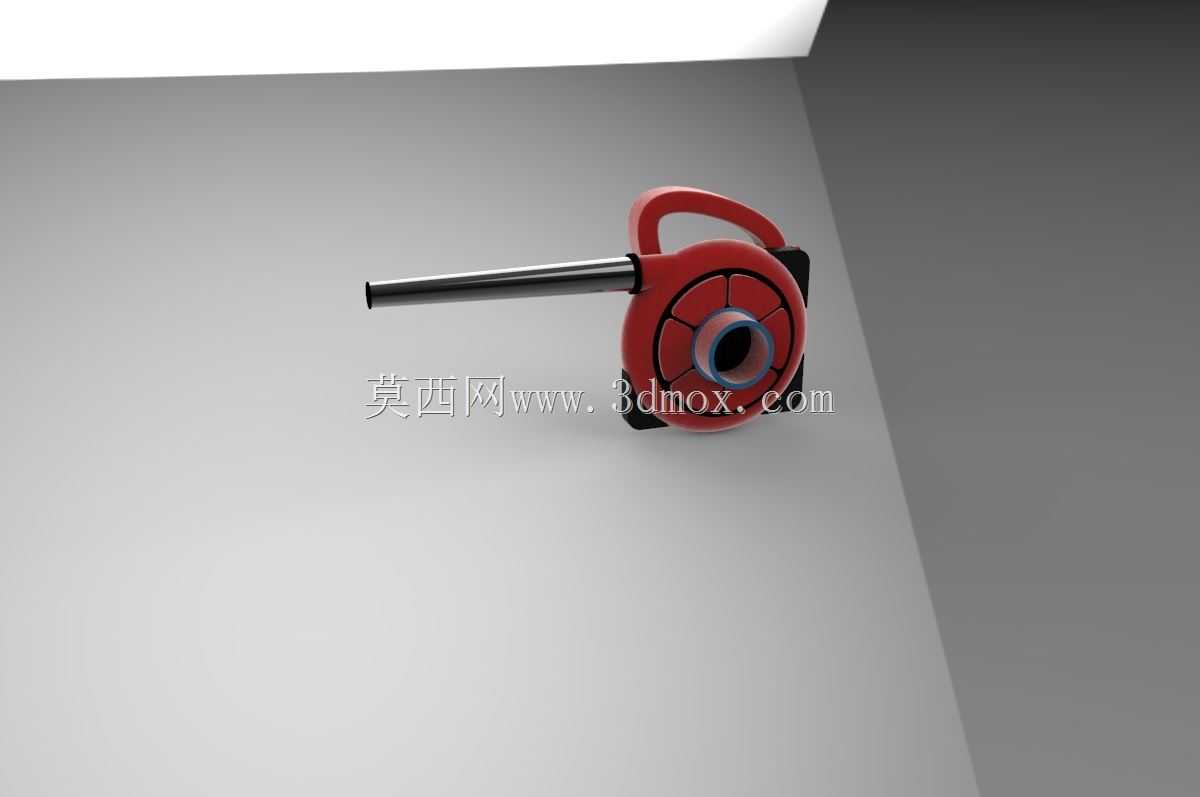

　　这款手持吹尘设备的结构设计，核心围绕狭小空间除尘、设备表面浮尘清理、加工工位碎屑吹扫等实际工业场景展开，日常在机加工工位清理导轨缝隙的金属切屑、电子装配工位吹走PCB板表面的焊渣浮尘、设备维保环节吹扫散热鳍片积灰时，这类手持吹风工具的使用频率远高于固定式除尘设备，毕竟其灵活度可以覆盖大型除尘管路无法抵达的边角位置。从功能实现逻辑来看，整机采用同轴风道布局，长条形金属吹嘴直接对接风轮出风端，尽可能缩短风路长度来降低风压损耗，吹嘴的细长结构可以将出风气流收束成高速柱状流，在距离吹嘴150mm位置仍能保持足够的吹扫力度，足以吹走卡在设备缝隙里的0.1mm级金属碎屑，不会出现气流扩散后力度不足的问题。握持部分的环形提手设计，

　　是结合长时间手持作业的受力特点做的优化，环形结构可以让手掌自然套入，作业时手腕不需要持续保持紧绷的握持姿态，即使连续20分钟以上持握吹扫，手腕的疲劳感也会比直柄式吹风设备低很多；提手与主机身的连接位置做了圆弧过渡，没有尖锐的棱角，避免作业时剐蹭周边设备或者划伤操作人员手臂。机身主体的蜗壳结构采用对称式布局，风轮居中放置在蜗壳腔体内部，进风端设置在机身侧方的环形格栅位置，格栅的间隙控制在5mm以内，既可以保证进风面积足够，避免进风阻力过大导致电机负载升高，也能防止作业时较大的杂物被吸入风轮腔，打坏风轮叶片或者卡滞转轴。吹嘴与机身的连接采用卡扣式快拆结构，不需要额外工具就可以更换不同长度的吹嘴，适配不同深度的缝隙吹扫需求，

　　连接位置的密封面做了台阶式止口设计，装配后不会出现漏风泄压的问题，保证出风压力稳定。从安装边界与尺寸适配角度来看，整机不含吹嘴的主体直径控制在120mm以内，搭配300mm长度的标准吹嘴时，整体重心落在环形提手的中心位置，持握时不会出现头重脚轻的下坠感；机身侧方的开关按键设置在提手内侧，手指自然弯曲就可以触碰到，不需要刻意调整手型去按动开关，操作逻辑符合日常手持工具的使用习惯。结构设计阶段特意将电机安装位与蜗壳壳体之间设置了减震胶圈，电机运转时的震动不会直接传递到握持的提手位置，长时间作业时手部的震麻感会明显降低；出风端的风轮做了动平衡校准，高速运转时不会出现整机抖动的问题，气流输出更平稳，不会因为抖动导致吹扫位置偏移。

　　在实际工况适配方面，这款设备可以覆盖从普通车间浮尘清理到加工工位切屑吹扫的多场景需求，吹嘴的金属材质可以耐受一定的磕碰，即使不小心碰到金属工件表面也不会轻易变形损坏，机身外壳采用抗冲击的工程塑料材质，日常放置在工具柜里或者掉落在水泥地面上，也不会出现壳体开裂的问题。风道内部的导流筋条沿着风轮旋转方向做了弧度优化，可以将风轮甩出的气流平顺引导至吹嘴位置，减少风道内部的紊流产生，既可以降低运转时的风噪，也能进一步提升出风的效率，相同功率下比普通直筒式吹风机的出风压力高15%左右。整机的装配逻辑采用模块化设计，机身前后壳通过卡扣加少量螺丝固定，日常维护时拆开壳体就可以清理风轮上附着的积尘，不需要拆解复杂的内部结构，维保难度很低，适合车间一线操作人员自行完成日常保养工作。
