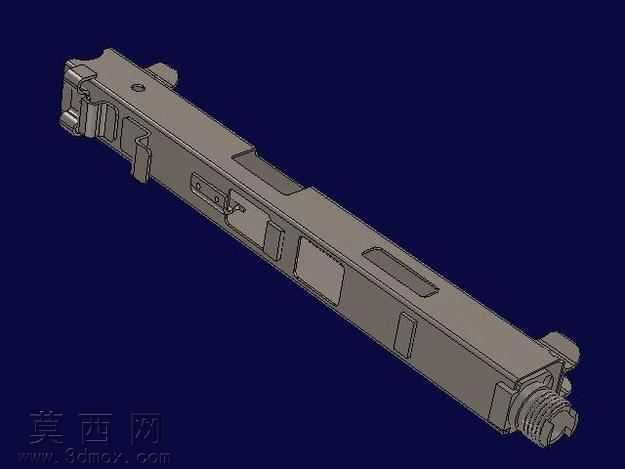

MP81i枪械Trunion机匣节套三维结构设计

本作品为MP81i枪械配套的Trunion节套构件三维建模成果，建模过程严格遵循枪械零部件的尺寸公差与装配逻辑，以真实枪械节套的功能结构为核心设计依据，在三维建模软件中通过草图绘制、特征拉伸、切除、倒角、阵列等基础操作逐步搭建整体轮廓，首先完成节套主体长条形基体的建模，精准还原基体上的定位孔、装配卡槽、导轨衔接槽等核心结构，每一处特征的尺寸比例都参照实物测绘数据进行校准，确保各装配面的平面度、孔位的同轴度符合枪械零部件的装配精度要求。材质渲染阶段选用高强度枪械专用合金钢材质，调整金属材质的粗糙度、反光度参数，还原金属构件经过表面处理后的哑光磨砂质感，对边角处的倒角、棱线做精细化处理，避免模型出现尖锐棱角失真的问题，同时对节套尾部的螺纹衔接结构做单独的特征细化，还原螺纹的牙型、螺距细节，保证该部位与枪管组件的装配逻辑完全符合实际机械结构。设计过程中重点考量节套作为枪械核心承载构件的功能属性，在建模时还原了节套内部的闭锁支撑面、抛壳让位槽、击针让位孔等隐蔽结构，所有内部结构的位置、尺寸都经过反复校验，确保与外部的机匣、枪管、枪机等相邻构件不存在装配干涉，整体模型采用参数化建模方式搭建，各特征之间保留完整的参数关联，方便后续针对不同规格的衍生型号进行尺寸调整与结构优化。模型完成后通过多角度渲染验证结构完整性，从轴测视角、正视视角、剖视视角分别检查各部位的结构衔接，确保没有出现特征缺失、面重叠、破面等建模问题，整体模型完整还原了Trunion节套的全部机械结构细节，既可以作为枪械结构原理学习的可视化参考素材，也可用于相关机械结构设计的参考案例，帮助建模学习者掌握长条形复杂金属承载构件的建模思路与细节处理技巧，理解军工类精密机械零部件的尺寸精度控制要点与结构设计逻辑。
