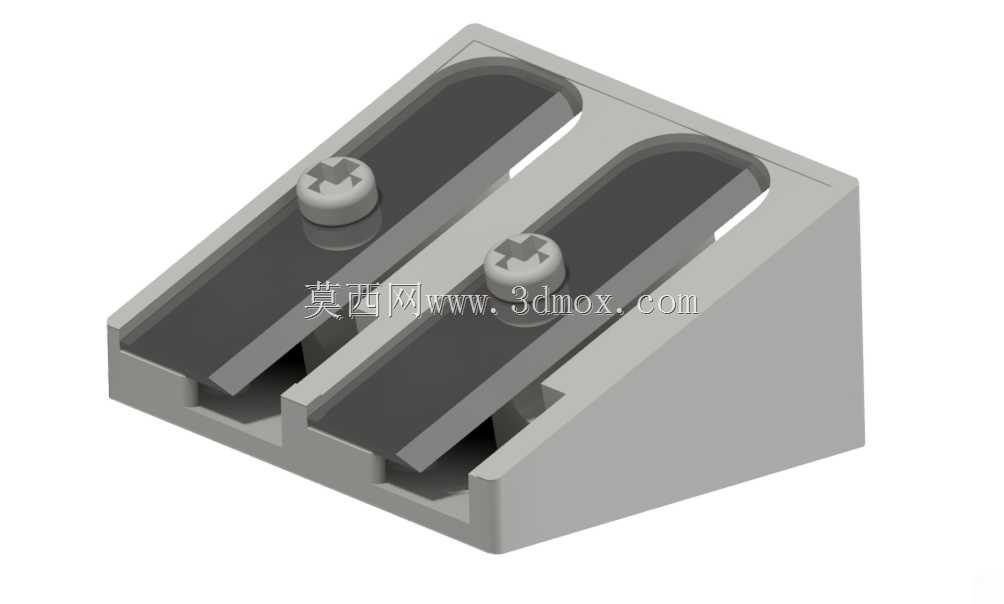

双孔径金属手动铅笔卷削刀具结构

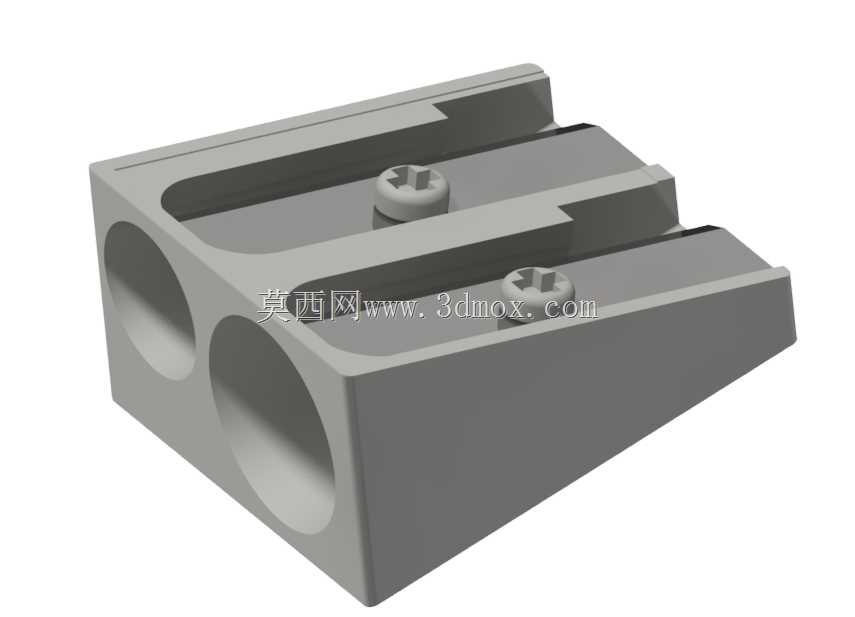

　　日常办公、文教用品生产以及工业现场标记作业场景中，铅笔卷削工具的耐用性与适配性一直是容易被忽略的细节点，普通塑料卷笔刀在高频使用、工业现场多粉尘或存在轻微磕碰的环境下，很容易出现壳体开裂、刀片移位、削笔断芯的问题，这款双孔金属卷笔刀的结构设计，正是针对这类实际使用痛点完成的实体结构建模。从功能特性来看，该结构设置了两个不同直径的削笔通道，可分别适配常规书写铅笔与粗杆绘图、标记铅笔的卷削需求，无需额外更换刀座或调整结构，单台工具即可覆盖两类常用铅笔的削尖作业。整体壳体采用楔形块式结构，底部为平整安装面，可直接放置在桌面使用，也可通过预留的安装孔位配合紧固件固定在工作台、绘图桌或者生产线工位旁的支架上，避免使用过程中工具移位、滑落。

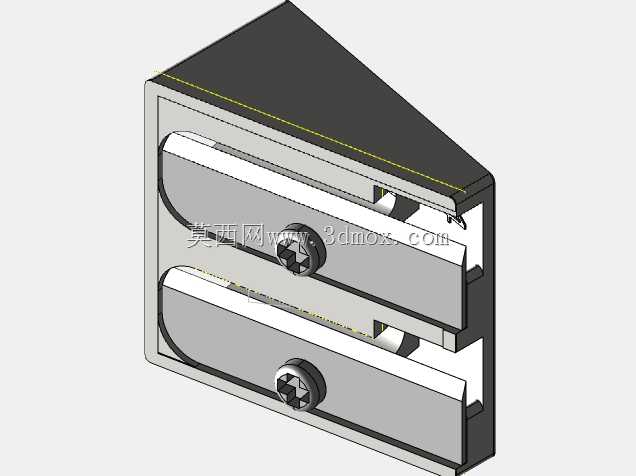

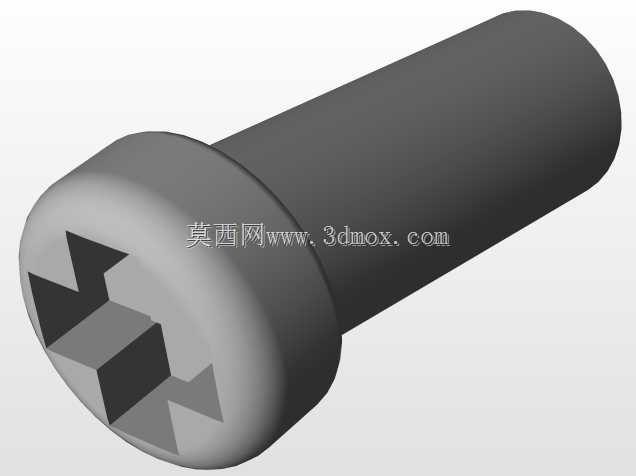

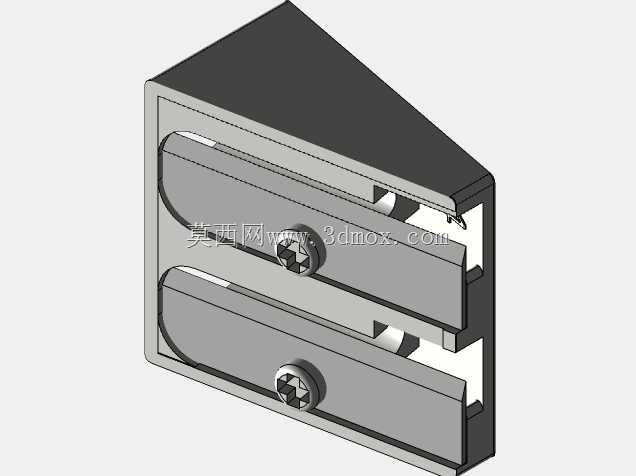

　　刀片采用嵌入式安装结构，通过十字槽沉头螺钉压紧固定在壳体的斜向安装面上，刀片刃口与削笔通道的锥面保持精准的角度匹配，确保卷削过程中铅笔受力均匀，切削出的笔尖锥度一致，减少铅芯断裂的概率。设计过程中，首先基于实际使用的铅笔外径参数确定两个通道的内孔尺寸，小孔径匹配常规直径7-8mm的木质书写铅笔，大孔径匹配直径10-12mm的粗杆绘图铅笔、工业标记铅笔，通道内壁设置导向限位结构，铅笔插入后可自动对准切削锥面，无需使用者刻意调整角度。壳体的楔形角度经过反复验证，既保证刀片安装后有足够的切削后角，避免切削阻力过大，又能控制整体结构的外形尺寸，不会因为角度过缓导致整体长度过长，占用过多桌面空间。刀片安装位的沉孔深度经过精确计算，

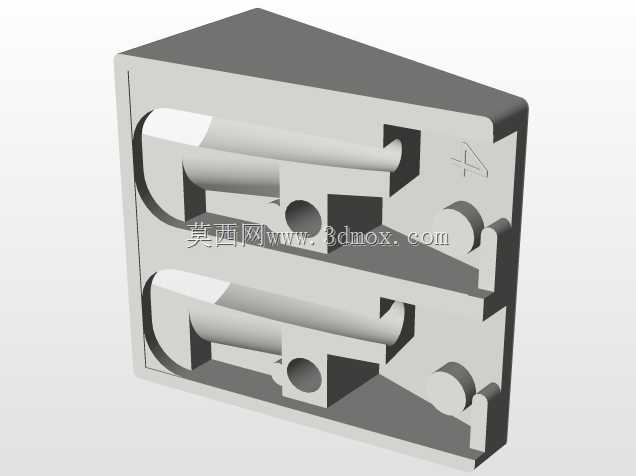

　　螺钉锁紧后头部不会高出壳体表面，避免使用过程中剐蹭使用者手部，同时压紧力可均匀传递到刀片整个安装面，长期使用也不会出现刀片翘边、移位的问题。两个削笔通道之间设置有分隔加强筋，既提升了整体壳体的结构强度，避免薄壁位置受外力出现开裂，也能将两个通道的切削废屑导流入各自的排屑空间，减少废屑卡滞的问题。壳体的壁厚采用均匀加厚设计，相比普通塑料卷笔刀的薄壁结构，金属材质的厚壁壳体抗摔、抗挤压能力大幅提升，即使从工作台高度掉落或者被重物轻微挤压，也不会出现壳体变形、刀片错位的情况。从安装边界来看，整体结构的底部平整面为矩形，长宽尺寸控制在常规手持工具的合理范围内，既可以单独作为手持卷笔刀使用，也可在底部粘贴防滑垫放置在固定位置使用，

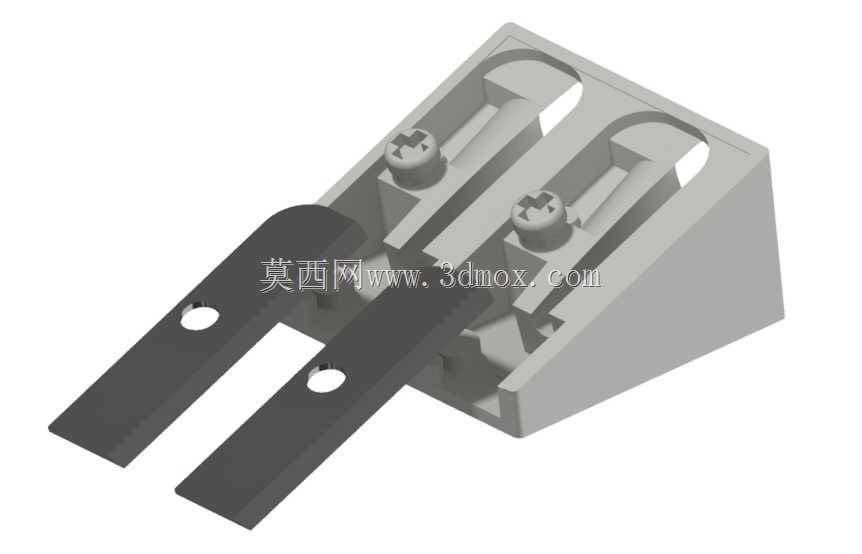

　　若需要永久固定，可通过壳体上预设的两个螺钉安装孔，使用M3规格的紧固件将其固定在木质、金属或者塑料材质的安装基座上，安装时需保证刀片安装面朝上，削笔通道的入口方向与使用者操作方向保持一致，预留出足够的手部操作空间，避免操作时与周边物体产生干涉。排屑方向朝向楔形结构的斜下方，固定安装时可在排屑口下方预留废屑收集空间，或者搭配小型废屑收集盒使用，避免切削产生的木屑散落污染作业台面。刀片的更换也无需完全拆解整个结构，只需松开两个固定螺钉即可取下旧刀片，更换新刀片后重新锁紧即可，维护操作十分简便，适合高频使用的场景。在文教用品配套、工业工位辅助工具配置、绘图工作室工具配套等场景下，这种全金属双孔结构的卷笔刀相比普通塑料产品，使用寿命可提升数倍，同时双孔径的设计也减少了工位上需要配置多台不同规格卷笔刀的麻烦，降低工具采购与管理成本。建模过程中所有配合面均按照实际机加工的公差要求进行处理，刀片安装面的平面度、螺钉孔的位置度、削笔通道的同轴度都符合金属切削加工的工艺要求，可直接用于后续的机加工生产或者3D打印样件验证，不需要额外进行结构修正。
