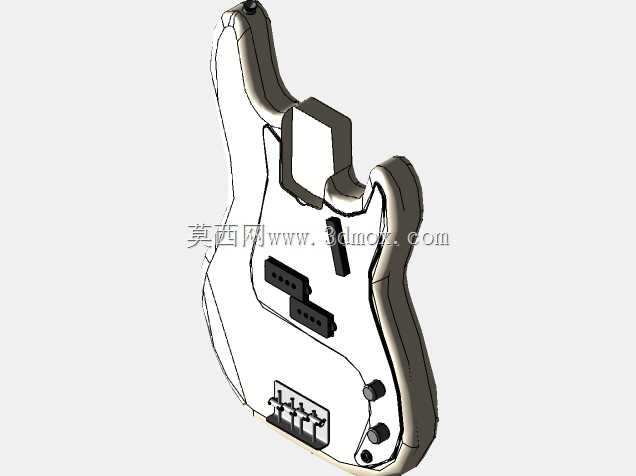

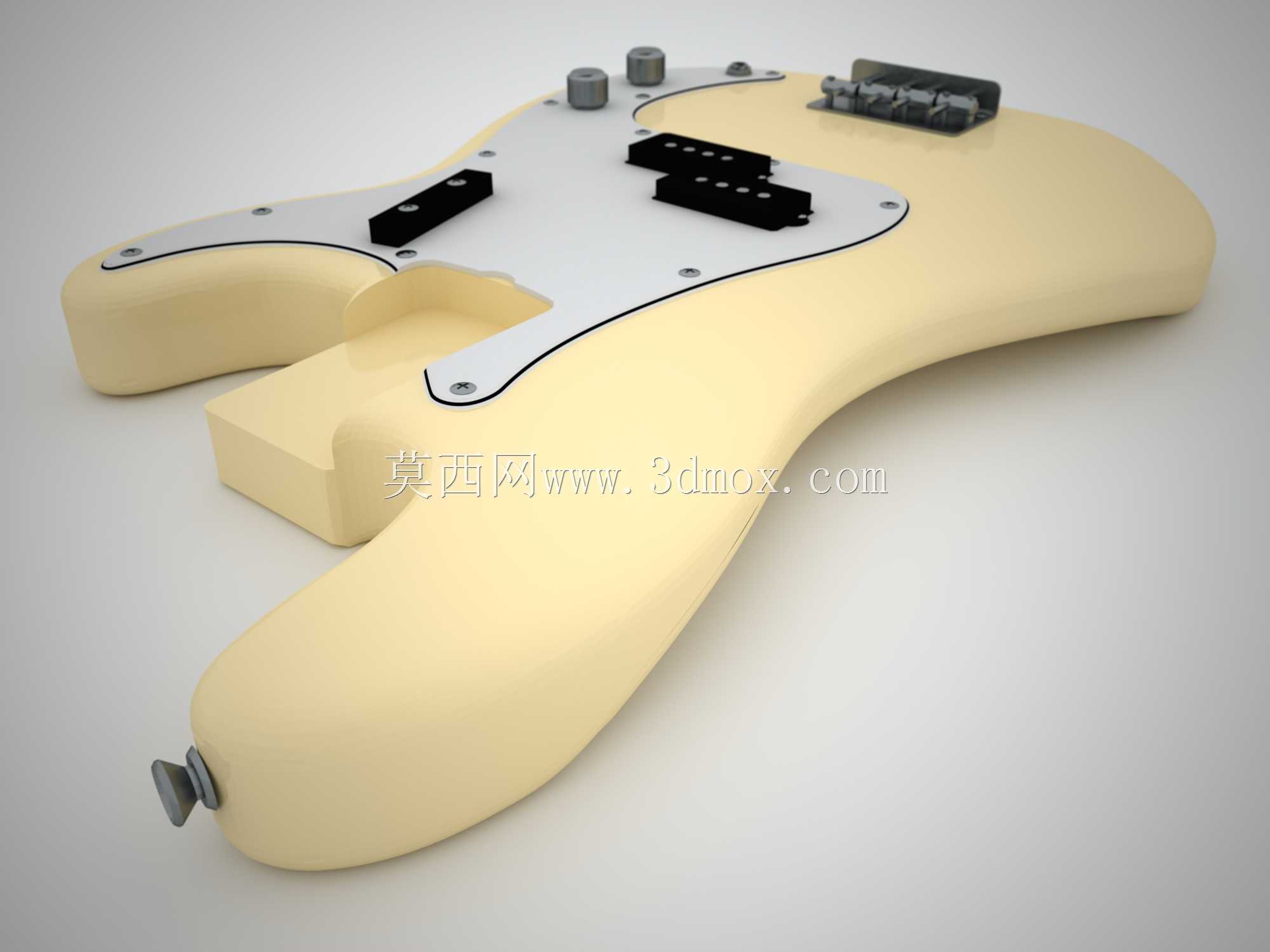

电吉他琴身护板组件三维结构设计

　　在电声乐器制造领域，琴身作为承载所有电子元件与结构件的核心载体，其结构设计直接决定了乐器的装配精度、握持手感与后续维护便捷性。本次呈现的琴身结构采用经典的实心电吉他轮廓设计，主体轮廓基于人体工程学握持弧度做了多段曲面过渡，琴身腰部的内凹弧度适配坐姿演奏时的腿部贴合需求，琴肩位置的圆弧过渡避免了站姿演奏时的硌肩问题，整体轮廓的曲率变化经过多轮握持测试调整，没有突兀的棱角或过陡的曲面，既保证了木质琴身加工时的铣削可行性，也兼顾了漆面喷涂后的流平效果。

　　护板作为覆盖琴身正面腔体的核心部件，采用0.8mm厚度的板材冲压成型，边缘做了0.3mm的圆角包边处理，避免演奏时手臂滑动被板材边缘划伤。护板上的开孔位置完全匹配下方腔体的元件布局：两个双线圈拾音器的安装孔位做了沉台设计，拾音器装入后上表面与护板表面的高度差控制在0.2mm以内，既保证拾音器与琴弦的垂直距离符合输出功率要求，也避免拾音器突出护板影响拨片的滑动操作。三个电位器的安装孔位分布在护板右上区域，孔位间距预留了电位器旋钮的安装空间，旋钮转动时不会与护板边缘或相邻旋钮发生干涉，同时电位器的引脚走线通过护板下方的走线槽直接连通琴身内部的电路腔体，避免线材外露被拨片勾扯。

　　琴身尾部的弦桥安装位置做了精准的定位凸台，弦桥底座通过四颗螺丝固定在琴身的实木基材上，安装面的平面度公差控制在0.05mm以内，保证六根琴弦的安装高度一致，避免出现个别琴弦打品或弦距过高的问题。弦桥的拉弦板位置预留了穿弦孔，琴弦从琴身背面穿入后直接固定在拉弦板上，穿弦孔的倒角做了圆弧处理，避免琴弦穿入时被孔口毛刺刮伤外层缠绕丝，延长琴弦的使用寿命。琴身底部的背带钉安装位置做了金属预埋件设计，避免长期使用后木质基材的螺丝孔出现滑牙问题，背带钉的突出高度控制在8mm，既保证背带可以牢固挂接，也不会在放置时刮蹭桌面或琴包内壁。

　　从设计思路来看，该结构优先考虑了量产装配的工艺性：琴身正面的护板覆盖区域做了下沉式腔体设计，腔体深度刚好容纳所有电路元件与拾音器底座，护板通过八颗自攻螺丝固定在琴身表面，螺丝孔位均匀分布在护板边缘，装配时不需要复杂的定位工装，工人可以快速对齐孔位完成固定。电路腔体的侧壁预留了线材出口，连接输出接口的线材可以通过侧壁的走线槽直接延伸到琴身侧面的输出接口位置，不需要在琴身内部额外做线材固定结构，减少了装配工序。同时护板的可拆卸设计方便后续的电路维护与元件更换，用户只需要拧下护板螺丝就可以直接接触到所有电路元件，不需要拆解整个琴身结构。

　　安装边界方面，该琴身的琴颈连接位置采用标准的螺栓连接结构，琴颈 pocket 的尺寸匹配常见的量产电吉他琴颈规格，连接孔位的位置度公差控制在0.1mm以内，保证琴颈装入后与琴身的中心线完全重合，避免出现琴弦指板错位的问题。琴身侧面的输出接口安装孔位做了内螺纹设计，接口螺母拧紧后不会出现松动转动的问题，接口的突出高度刚好适配常规的音频插头插入，不会因为突出过短导致插头接触不良。所有元件的安装位置都预留了足够的操作空间，比如电位器的螺母安装位置预留了扳手的转动空间，拾音器的高度调节螺丝位置预留了螺丝刀的操作间隙，后续调试时不需要拆除其他元件就可以完成参数调整。

　　在实际生产场景中，该结构可以直接适配数控铣削加工流程，琴身的外轮廓曲面可以通过三轴CNC一次装夹完成粗精加工，腔体位置的铣削参数经过优化，不会出现木质基材崩边的问题。护板的模具可以基于该三维模型直接开模生产，所有开孔位置的精度都可以通过模具保证，减少后续的二次打孔工序。对于乐器定制厂商来说，该结构的基础轮廓可以作为通用平台，通过更换护板材质、拾音器配置、漆面颜色快速衍生出不同定位的产品型号，不需要重新调整整体结构布局，大幅缩短了新品开发的周期。同时该结构的尺寸参数完全符合行业通用的配件规格，用户后续更换升级配件时不需要对琴身做额外的打磨修改，降低了改装门槛。
