带弧形限位结构的创意齿轮构件

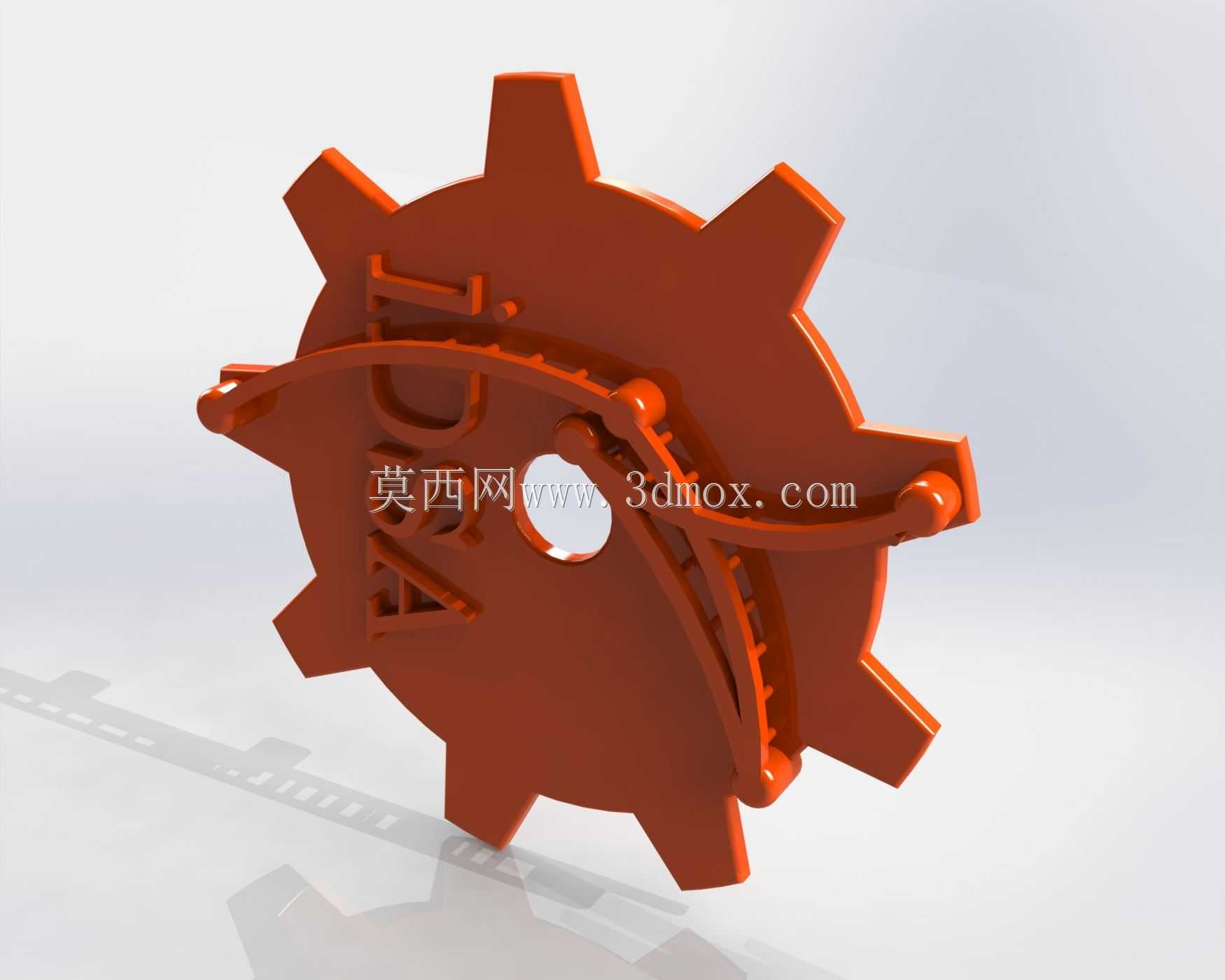

　　这款带弧形限位结构的齿轮构件，在常规传动齿轮的基础上做了功能拓展设计，核心应用场景集中在需要限定转动行程的间歇传动工位，比如小型自动化设备的角度切换机构、文创类机械装置的动态展示结构，以及部分教学用机械原理演示教具中。从实际用途来看，它既保留了标准齿轮的周向啮合传动能力，又通过附加的弧形轨道与滑动限位销结构，把齿轮的转动角度约束在固定区间内，避免传动过程中出现超程脱啮的问题，不需要额外加装外置限位挡块，能有效缩减整套传动机构的安装空间。

　　设计思路上，主体齿盘采用了等模数等齿距的标准渐开线齿形，齿顶圆、齿根圆的参数完全符合常规直齿圆柱齿轮的啮合要求，能和同模数的标准齿轮直接配合传动，不需要定制配对齿件，降低了配套加工的成本。齿盘中心的安装孔采用基孔制公差设计，能适配常规的圆柱传动轴，孔壁预留了键槽位置，可通过平键传递扭矩，避免传动过程中齿轮和轴出现相对滑动。附加的弧形限位结构采用了分体式装配设计，两根弧形杆件通过端部的球形端头卡入齿盘端面的定位槽内，滑动销嵌套在弧形杆件的轨道中，销体底部可固定在设备的安装基座上，当齿轮转动到极限角度时，滑动销会抵住弧形轨道的端部，直接锁止转动行程，不需要额外的电气限位开关，纯机械结构的限位方式可靠性更高，在断电、信号干扰等极端工况下也能保证行程不超限。

　　外形尺寸方面，齿盘的外径控制在常规小型传动齿轮的尺寸区间内，整体厚度不超过同模数标准齿轮的1.2倍，附加的弧形杆件突出齿盘端面的高度经过优化，不会和相邻的传动部件产生运动干涉。安装边界上，中心安装孔的轴线到齿顶圆的径向距离和标准齿轮一致，设备原有齿轮安装位不需要做结构改动就能直接替换安装，弧形轨道的转动扫掠区域提前做了干涉校验，在设计的转动行程范围内，弧形杆件不会和周边的机架、其他传动件产生碰撞。齿盘端面上的凹陷标识区域做了等深度下沉处理，不会影响齿盘的整体结构强度，也不会在转动过程中剐蹭周边部件。

　　从结构强度来看，齿盘主体采用一体化切削加工的结构形式，齿根位置做了圆角过渡处理，避免应力集中导致的齿根断裂问题，弧形杆件采用和齿盘同材质的金属材料制作，和滑动销接触的轨道面做了表面硬化处理，长期往复滑动也不会出现过度磨损导致的限位精度下降。滑动销的接触端采用圆弧面设计，和弧形轨道的接触为线接触，滑动阻力小，不会出现卡滞问题，在常规传动转速下能顺畅完成行程内的往复转动。这款构件的设计没有改动齿轮的核心传动参数，只是在端面附加了限位功能结构，对于需要小角度往复转动的传动工位来说，能省去外置限位机构的设计与安装步骤，简化整套设备的结构设计流程，也能降低后期的维护成本，不需要定期调整外置限位开关的触发位置，纯机械的限位方式触发位置固定，长期使用也不会出现行程偏移的问题。
