SER30型工程用旋转钻机结构设计

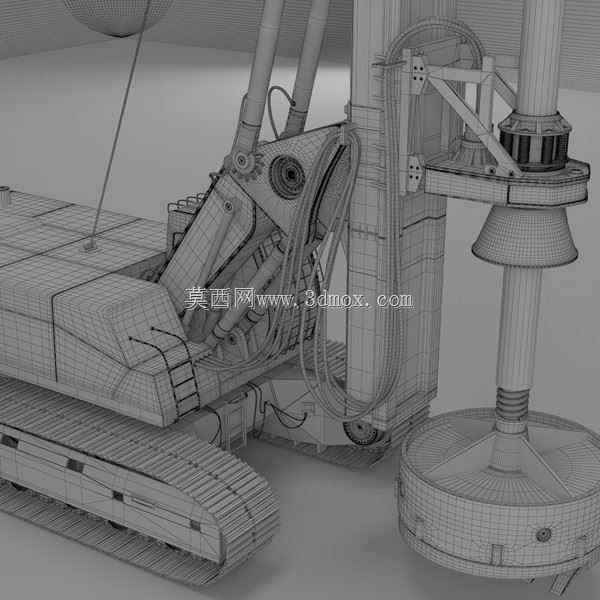

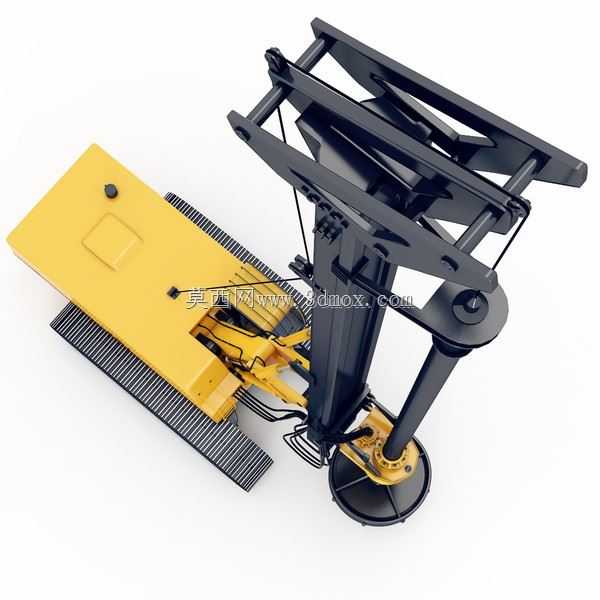

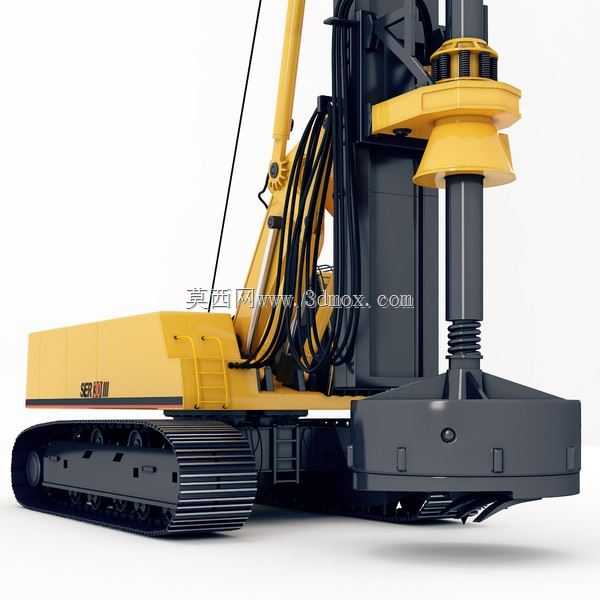

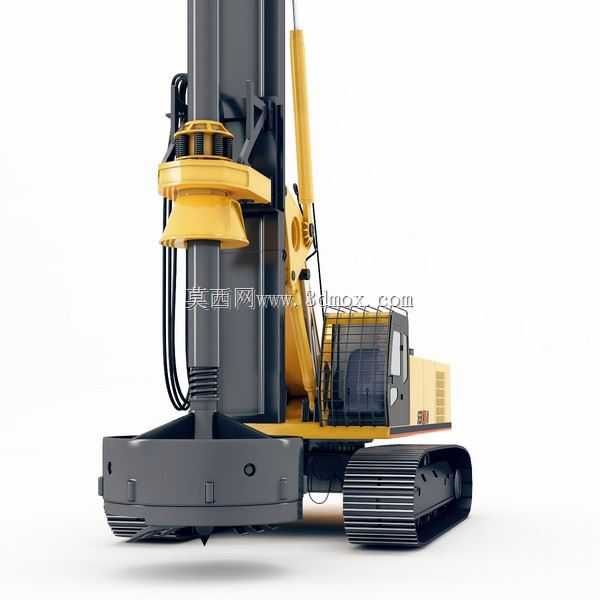

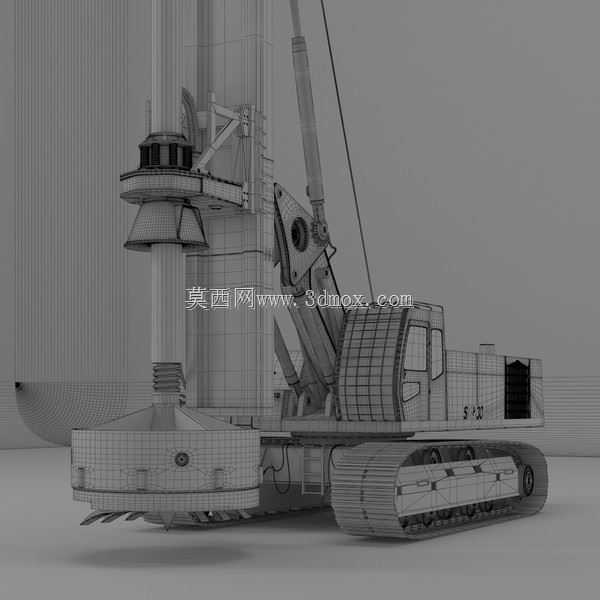

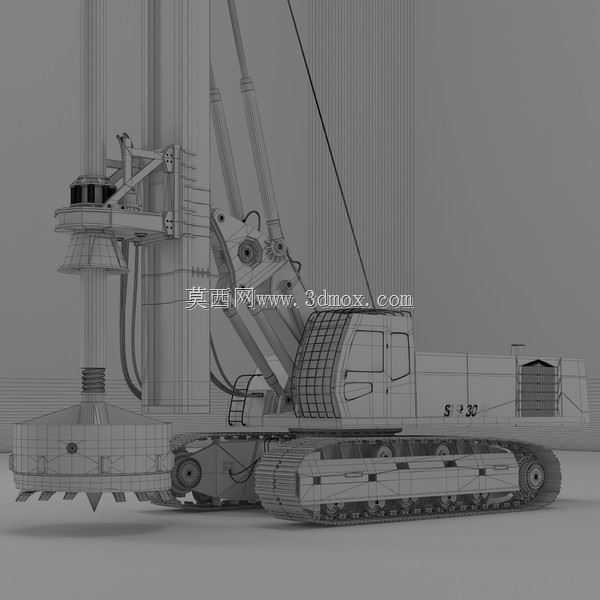

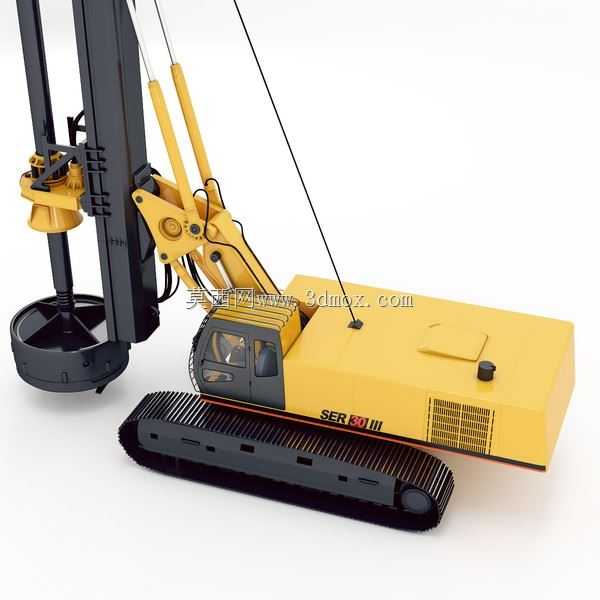

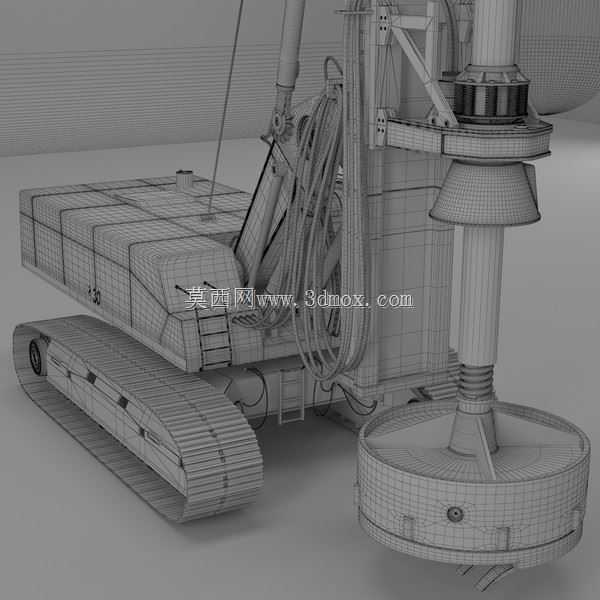

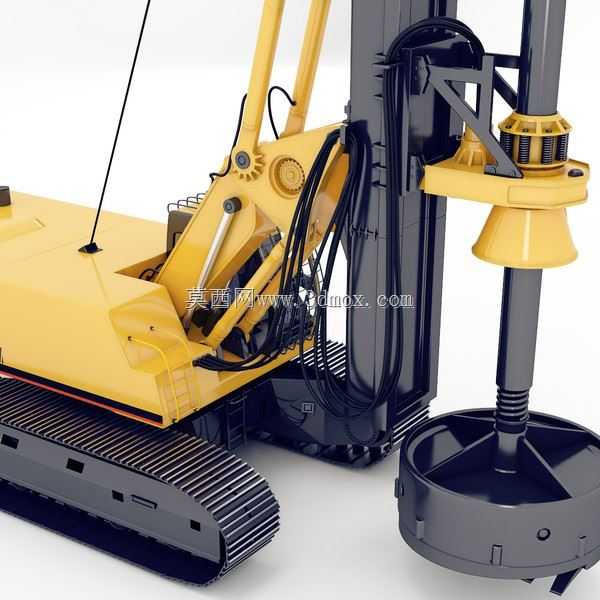

　　在建筑基础施工、地质勘察、矿山开拓等工程场景中，旋转钻机是完成桩孔钻进、地层取芯作业的核心设备，这款SER30型旋转钻机的三维结构还原，完全贴合现场实际作业的设备构型，能够为结构设计人员、设备运维人员、施工方案编制人员提供直观的构型参考。从实际作业用途来看，该型钻机主要适配中小直径桩孔的施工作业，可在黏土、砂层、软质岩层等多种地层条件下完成干法或湿法钻进，既可以用于民用建筑的地基桩施工，也能适配市政管线铺设的先导孔作业、小型露天矿山的爆破孔钻进场景，作业覆盖范围能够满足多数中小型工程的钻孔需求。

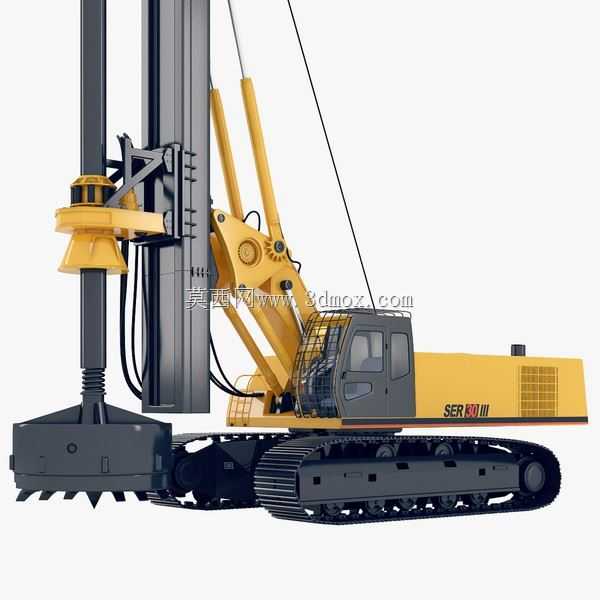

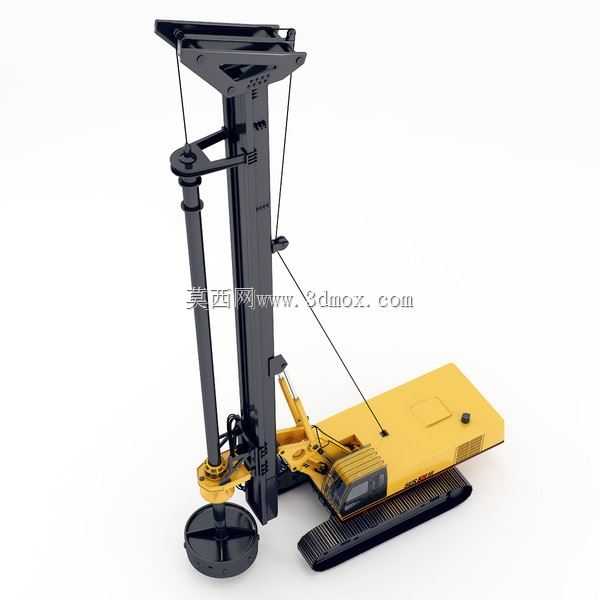

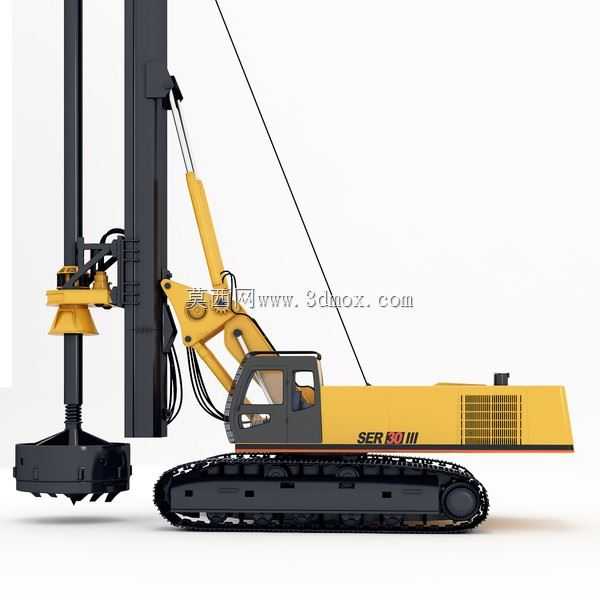

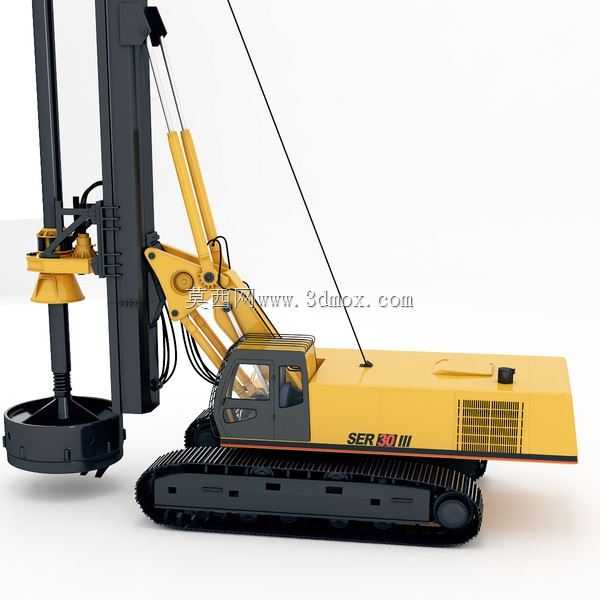

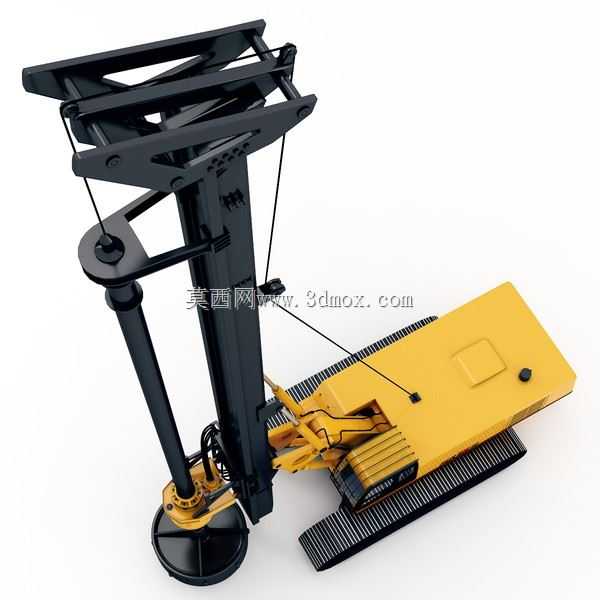

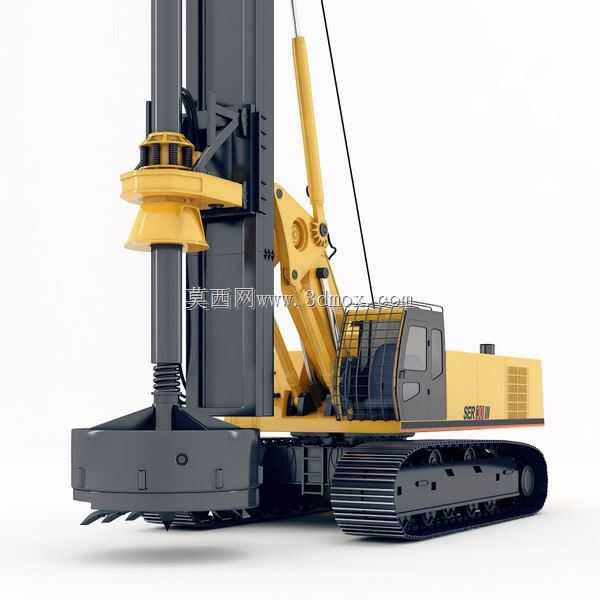

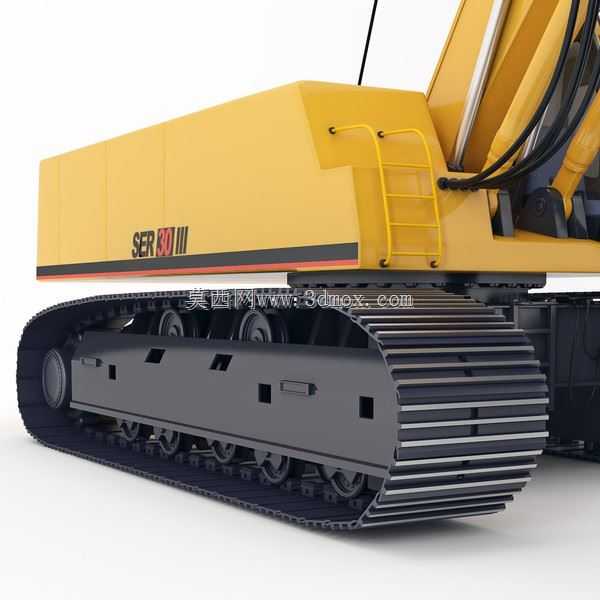

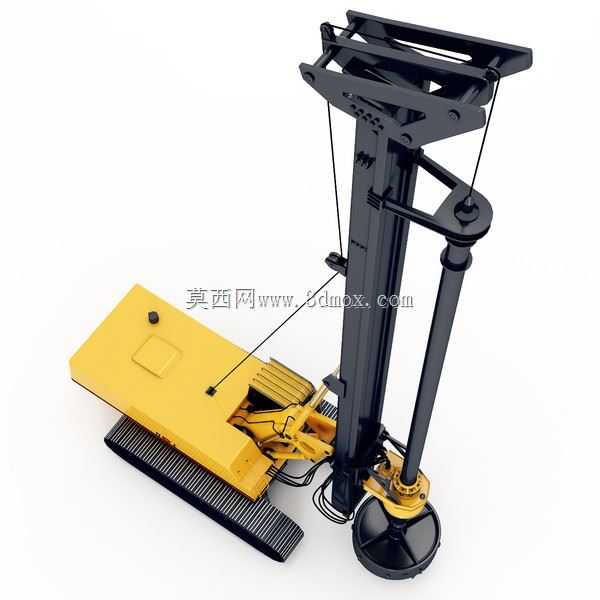

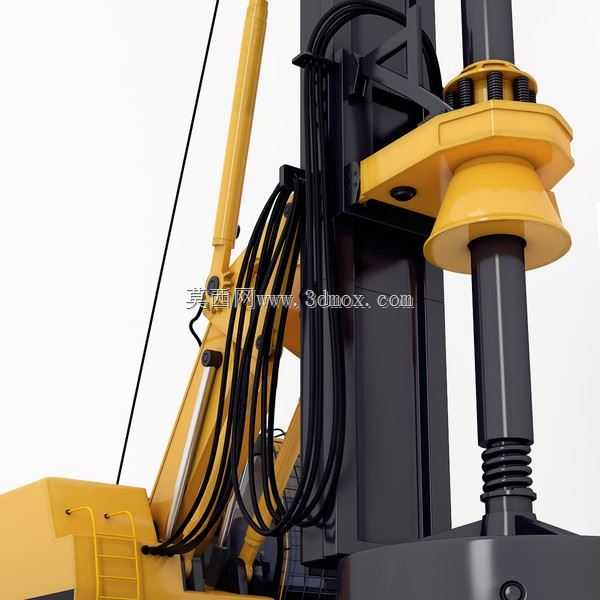

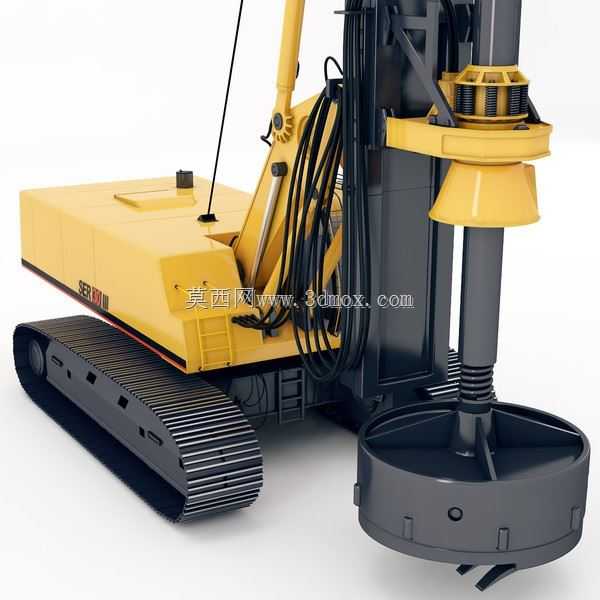

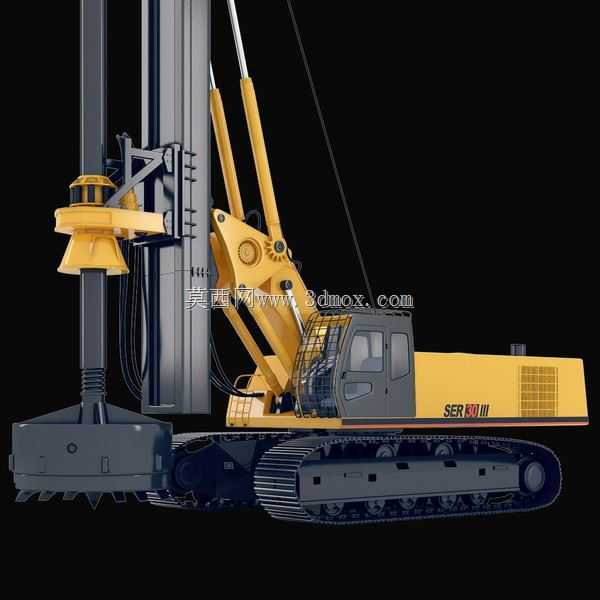

　　从功能特性的结构还原来看，模型完整复现了钻机的几大核心功能模块：下部的行走履带总成采用了宽幅履带板设计，接地比压控制在适配松软场地作业的区间，能够在未硬化的施工场地内稳定行走、转场，履带架与上部平台的连接采用回转支承结构，可实现上部作业机构360度全回转，方便在狭小施工场地内调整钻孔位置，无需频繁移动整机站位。上部的给进机构采用平行四边形变幅臂结构，配合举升油缸可实现钻架的角度调整，既能完成垂直桩孔的钻进，也可根据施工需求调整倾斜角度完成斜孔作业，变幅臂的铰接点位置经过力学优化，在保证足够给进行程的前提下，尽可能压缩了设备的最小作业边界，减少场地占用空间。钻架主体采用箱型焊接结构，内部布置有给进链条与导向滑轨，能够为动力头提供稳定的给进与提升导向，避免钻进过程中出现偏斜，保证成孔的垂直度精度。动力头布置在钻架滑轨上，通过液压马达驱动减速机构输出扭矩，可适配不同直径的钻杆连接，输出扭矩参数匹配30级钻机的作业能力，能够应对软岩钻进的扭矩需求。

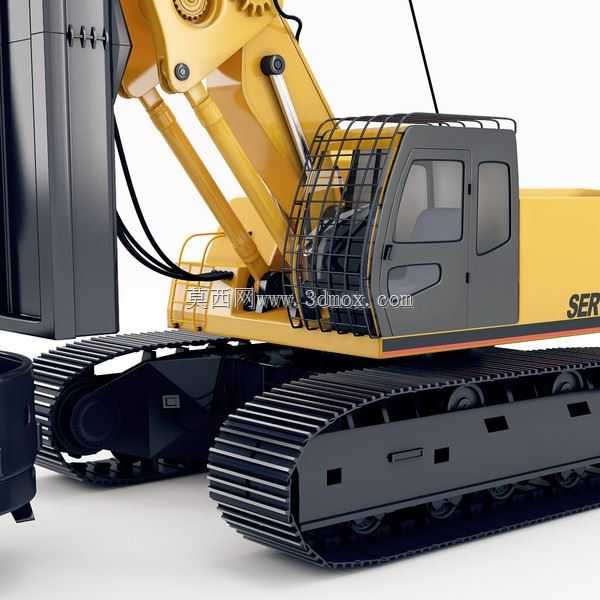

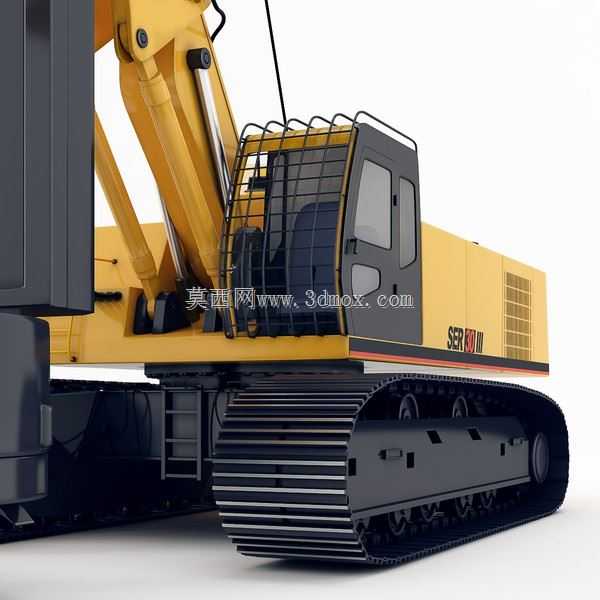

　　从设计思路的还原角度来看，整个模型的结构布局完全遵循工程钻机的实际设计逻辑：将液压泵站、操作控制台、配重块集中布置在回转平台的中后部，与前部的钻架、变幅机构形成重量平衡，在钻进作业时无需额外增加支腿配重即可保证整机稳定性，同时将液压管路的走向完全复现，管路沿结构件的侧边布置，采用管夹固定，既避免作业过程中管路与运动部件发生剐蹭，也方便后期的管路维护与更换。操作位布置在平台侧方，视野可覆盖钻架作业面与履带行走区域，方便操作人员同时观察钻进状态与场地周边情况，降低作业安全风险。

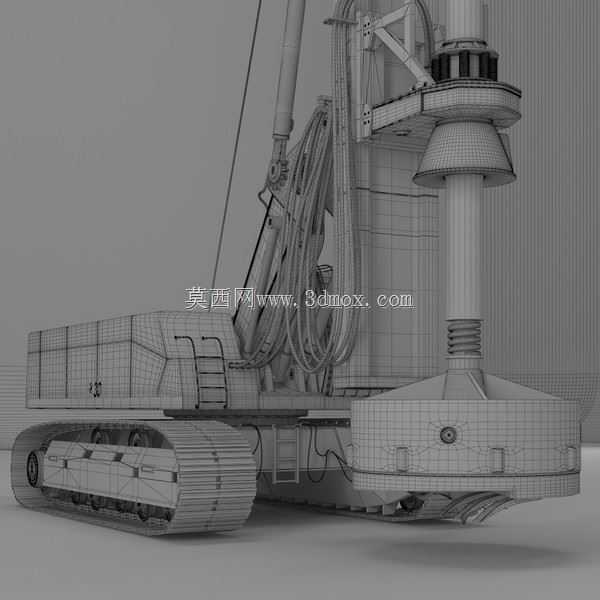

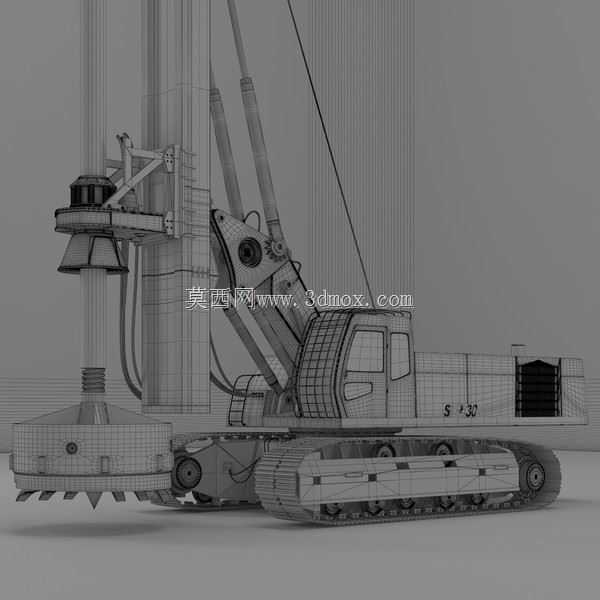

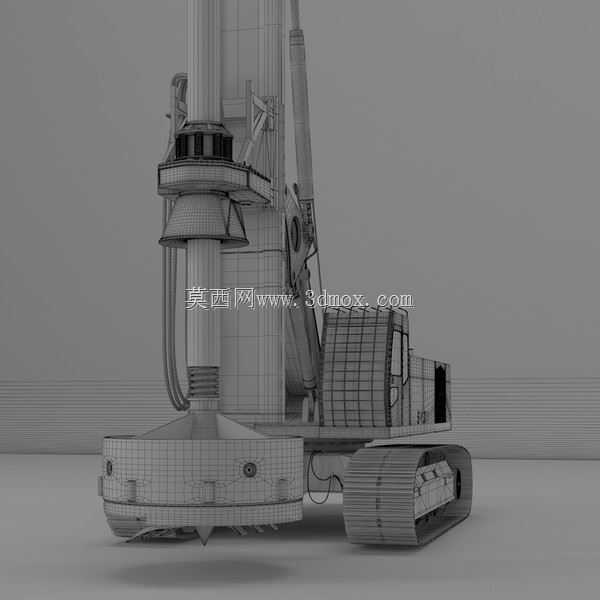

　　从外形尺寸与安装边界来看，该型钻机在运输状态下，钻架折叠收放后整体高度可满足普通道路运输的限高要求，宽度控制在履带总成的宽度区间内，无需拆解即可完成短途转场运输；作业状态下，钻架完全竖起后，给进行程可满足常规单节钻杆的接杆需求，作业时的最小回转半径适配狭窄施工场地的站位要求，设备的接地尺寸可在普通压实后的施工场地直接布置，无需额外制作硬化基础，降低施工前期的准备成本。模型中所有铰接点的位置、运动副的活动范围都按照实际设备的参数还原，可直接用于作业工况的运动仿真验证，检查变幅、给进、回转过程中是否存在结构干涉，也可用于新入职操作人员的结构认知培训，帮助快速掌握设备的核心结构组成与动作逻辑。
