铜选矿作业用Dart阀系统三维设计

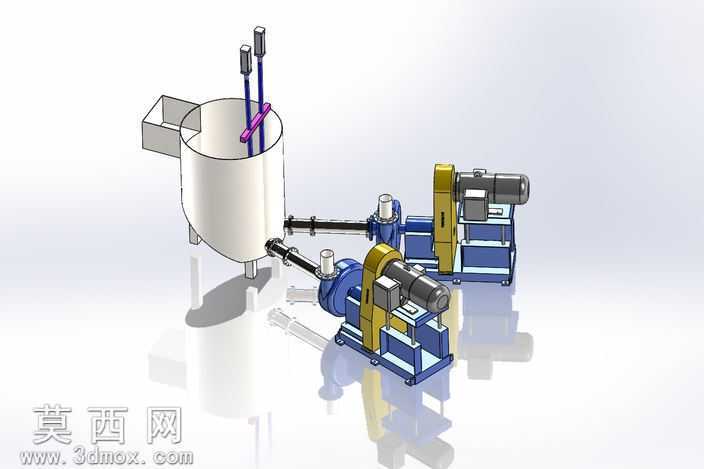

本套Dart阀系统三维模型围绕铜选矿厂的矿浆输送、流量调控作业需求开展设计，整体采用模块化建模思路完成全结构搭建。建模阶段首先梳理选矿作业中矿浆介质的输送路径，以立式搅拌储料桶为核心进料单元，桶体采用薄壁圆筒结构建模，顶部设置进料溜槽与液位探测杆安装位，桶身底部预留两个对称的出料接口，用于对接后续的泵送阀组单元。两套泵送阀组采用对称式布局设计，每一组单元都包含泵体、传动连接段、驱动电机、安装底座四个核心部分：泵体部分针对矿浆含固体颗粒的特性，优化了过流腔道的曲面过渡结构，建模时对叶轮腔、进出口法兰的连接位做了公差适配设计，避免装配时出现干涉问题；传动连接段设置了密封防护结构，防止矿浆渗漏进入传动部件；驱动电机采用标准化工业电机模型还原，外壳的散热筋、接线盒、输出端连接法兰都做了精细化建模，还原真实电机的外观与安装尺寸；安装底座采用框架式焊接结构建模，预留了地脚螺栓安装孔与泵体、电机的定位安装面，保证整套阀组安装后的结构稳定性。材质渲染阶段针对不同部件的使用场景匹配对应材质：储料桶与泵体过流部分采用耐磨不锈钢材质，调整金属粗糙度参数模拟工业设备长期接触矿浆的哑光金属质感；驱动电机外壳采用铸铁喷蓝漆材质，还原工业电机的标准涂装效果；传动连接段的防护外壳采用黄漆警示材质，底座采用深灰铸铁材质，液位探测杆采用亮面金属材质，不同材质的区分让整套模型的结构层次清晰可辨。设计过程中充分考虑选矿现场的实际使用需求，两套阀组可独立运行也可协同工作，能够根据矿浆处理量灵活调整输送功率，桶顶的探测杆可实时监测桶内矿浆液位，配合阀组实现流量的自动调控，整套模型的装配关系完全符合实际工业设备的安装逻辑，所有连接法兰、螺栓孔位都做了对位校准，可直接用于选矿设备的方案展示、结构教学以及后续的工程细化设计。
