太阳抽水、地面冷却冷凝器

这是在 http:///challenges/countertop-atmospheric-water-generator 的 NBD 纳米竞争的条目。

我的建议是内部的软管与 NBD 纳米冷凝器表面的涂层。这将允许是"涡轮增压"由太阳的能量和软管内的空气涡旋混合的超高效水冷凝器极其简单也是最便宜的设计。下文所述的设计应该是比其他的设计，只是依靠微风，使接触 NBD 纳米冷凝器表面水分多次更有效率。整体这种设计有很少部分、 快速而轻松地设置、 应产生高的冷凝效率，和是几乎任意可扩展的只添加更多的材料。这种设计有没有移动部件，并要求除了阳光没有外部能量来源。设计能完全回收利用的材料建造。

由涂层 NBD 纳米表面，然后传递空气通过软管，而不只暴露在微风的冷凝器表面的软管，暴露于地面的传入气流的某一卷的比例都在大幅增加，因为空气通过软管，它坚持软管、 创建常量环形滚动涡 (像烟圈一样的表面但更混沌） 沿长度的软管的里面。（这一原则用于你的身体在食管、 之前将其捕获尽可能多灰尘上黏液膜尽可能空气进入肺部。）

在我的设计与 NBD 纳米衬砌在周围的地上就更酷比地面空气足够深度的地下埋线圈的软管。（这可能需要深度为一米或两个 ； 太深和升降水备份从深度将需要太多的工作。和过去的缓冲罐，然后通过地下软管线圈系统将从地面空气摄入绘制空气。因为地下的温度比空气温度低在阳光明媚的日子里，这将增加效率的凝汽器表面甚至进一步冷却空气，增加冷凝。地面上，另一个线圈的软管、 色黑和暴露于阳光下，连接到第一个线圈这样当太阳加热地面盘管，里面空气扩展和上升，逃离出风口在软管，结束了这是在高点。这太阳动力"对流泵"创建拉扯空气进气口和通过地面以下冷却线圈的吸力。(软管地面以上部分不必不包覆内部 NBD 纳米冷凝器表面如果它将节省成本--然后再使用只是一种类型的软管为整个设计可节省成本，即使地面线圈不会凝聚多由于其内部温度的水)。

而在地面以下冷却盘管的底部是密封的水箱的缓冲区。如空气凝结在冷却盘管，它流动下 (在相反的方向从上升的空气） 线圈和进入缓冲罐。这辆坦克的目的是水的让空气从摄入继续流过冷却盘管的了，即使线圈流下来大量。

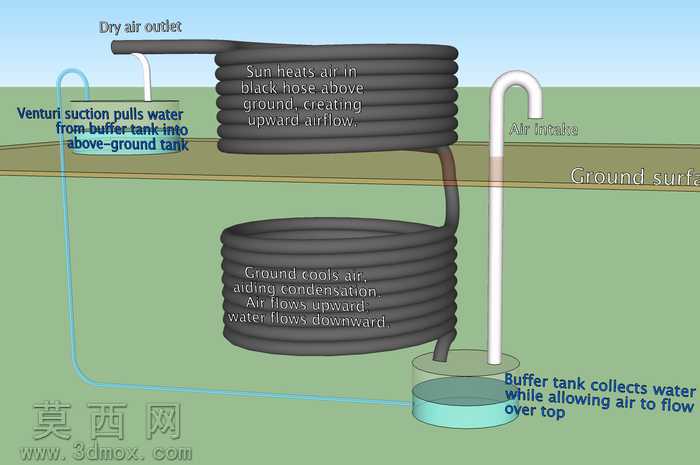

直径较小软管跑进空气出水管的角度入射到流方向 （在3D模型中较小的白色管），和这创造吸的通过通过文氏管效应管。此"文氏管泵"用来虹吸水向上从地下缓冲罐入 （显示在关系图中的蓝色） 甚至更小直径管沿地面集合坦克。（此虹吸管的直径是小以便减少了所需，将水从低水箱提升到上部罐吸力的力量。

关于要求"使用公制的 3 L/m ^2/小时的水在 70 %rh，拟议的设备必须能够产生最小的 1/2 升每小时"： 里面的软管的给定的总表面积可以很简单地作为计算长度 L 和直径 D (pi * L * D），这可以用于实现任何所需的水生产速率，如果需要，只需添加更多软管。若要产生 1/2 升/小时，则需要 1/6 m ^2 的凝汽器表面，这将需要 1.8 米的软管地面之下，如果软管直径 3 厘米。请注意不过那由冷却空气，地下，标准税率的 3 L/m ^2/小时为露天设计将能够被超过，所以拟议的机制应该是比许多其他设计效率更高。使用打开空气率，虽然对于圆线圈的直径 1 米的软管，一个线圈革命需要 3.14 米的软管，生产 0.9 L/小时，十个地下线圈环路将因此产生 9 L/hr，虽然上层线圈革命将成为效率较低空气干裂 — — 测试将需要运行来看如何可以收益递减点之前连续多次的软管。（一般情况下，正确的软管直径，低于和高于地面软管长度组合直径的输水软管和坦克大小将需要进行测试，以找到给定组合的空气温度、 湿度、 光照强度的优化参数。

在实际施工方面： 线圈可以由挖一个洞和设置四个直立杆子或棍棒在平方米配置中，然后缠绕著他们，软管，然后重新灌装用泥土周围和底部线圈、 后，顶部线圈缠绕在地面之上杆内创建。

注 1： 你能这个系统甚至更有效地通过倒置底部线圈，使空气和水栽流缓冲罐底部线圈中, 朝，然后向上通过地面线圈。不仅将空气和水现在是流淌在同一方向 （向下）、 减少摩擦，促进水的流动，但随着空气流动通过冷凝器线圈，它冷却，所以空气现在将朝着它自然想头在冷却时，即向下的方向前进。）

注 2： 我在都会为之着迷中创建此3D模型，导出到 IGES 的竞争要求的要求。不幸的是，我没有 IGES 查看器中，所以我无法验证是否出口运作良好。因此，我也提供中都会为之着迷和 Collada 格式的3D模型以及 PNG 格式都会为之着迷呈现。
