隐藏式家具柜门阻尼铰链三维结构设计

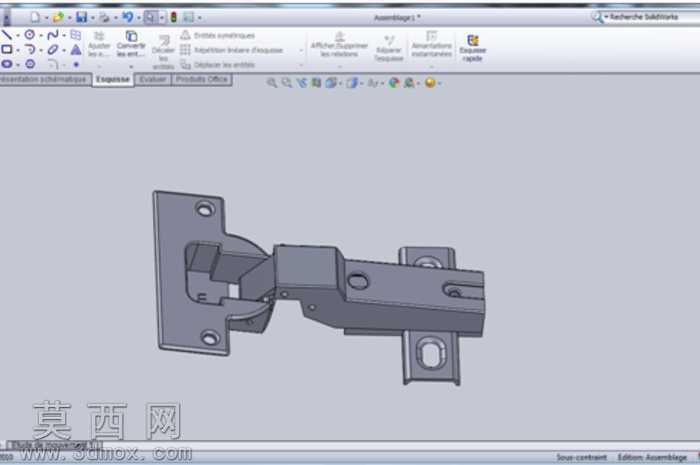

本作品为隐藏式家具柜门铰链的三维参数化建模成果，建模过程严格遵循家具五金配件的实际生产尺寸规范，在SolidWorks软件环境下完成全零件的独立建模与整体装配约束搭建。建模初期先梳理铰链的功能逻辑：该类隐藏铰链需实现柜门与柜体的铰接转动、闭合缓冲、位置微调三大核心功能，因此将整体结构拆分为固定座、铰接臂、杯座、阻尼组件、调节螺丝五个独立模块分别建模。零件建模阶段，针对固定座的安装孔位、铰接臂的弯折弧度、杯座的沉孔结构均采用草图驱动特征的方式构建，对金属板材的折弯处添加符合实际冲压工艺的圆角过渡，避免出现尖锐直角的非工艺性结构，所有孔位的尺寸、间距均参照通用家具五金的安装标准设定，保证模型可直接对接生产加工的尺寸校验需求。材质与渲染层面，为各零件赋予符合真实产品的材质属性：金属冲压件采用冷轧钢材质参数，调整金属粗糙度、反射率参数模拟镀锌或镀镍的哑光金属质感，阻尼缓冲组件部分赋予工程塑料的哑光材质，调节螺丝赋予不锈钢亮面金属质感，渲染阶段添加柔和的环境光，清晰呈现各零件的结构边界与装配关系，避免过度光影效果遮挡结构细节。装配阶段严格按照实际产品的装配顺序添加配合约束：固定座与柜体安装面添加重合约束，铰接臂与固定座、杯座之间添加同轴心铰链配合，模拟真实的开合转动行程，阻尼组件添加限位配合模拟闭合过程的缓冲阻尼行程，调节螺丝添加螺旋配合模拟前后、上下位置微调的功能，完成装配后进行干涉检查，确保开合全行程内无零件碰撞干涉，转动顺滑无卡顿。设计思路上，该模型面向家具五金设计初学者打造，结构拆分清晰，特征逻辑简单易懂，没有复杂的曲面造型，所有特征均为基础的拉伸、切除、圆角、镜像命令完成，初学者可通过拆解该模型快速掌握装配体配合逻辑、五金件建模的工艺性处理技巧，理解隐藏铰链实现柜门闭合后外表面无外露配件的结构原理，掌握阻尼缓冲结构在铰接类配件中的应用方式，同时可通过修改安装孔位、铰接臂长度等参数快速衍生出不同规格、不同开合角度的同类型铰链模型，具备较强的学习参考与二次修改价值。
