透明防水接线盒工业防护壳体设计

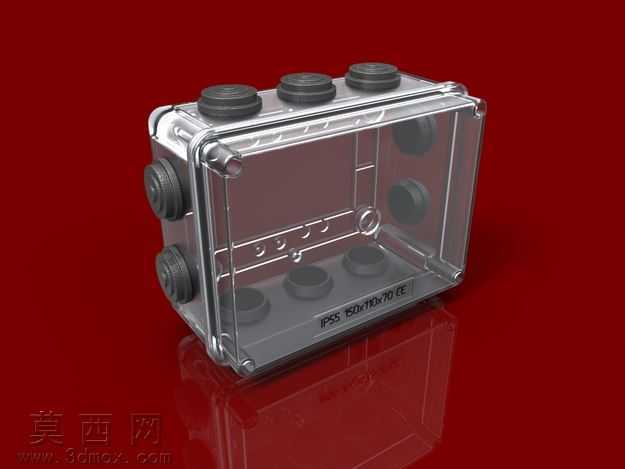

本作品为工业级防水接线盒三维建模设计，建模过程中严格遵循IP55防护等级的结构设计规范，首先完成盒体主体的基础轮廓搭建，采用矩形倒圆角的整体造型，兼顾安装便利性与结构抗冲击性能。盒盖部分采用透明PC材质的参数化建模，通过曲面偏移与壁厚抽壳命令完成均匀壁厚设置，确保透明视窗区域无结构畸变，可清晰观察内部接线排布状态。盒体与盒盖的密封结构采用嵌入式止口设计，建模时精准预留密封胶条的安装槽位，槽体深度与宽度尺寸匹配常规防水胶条规格，保证装配后可实现可靠的防尘防水密封效果。接线端口部分共设置10个线缆接入位，其中顶面布置3个水平排列的格兰头安装位，侧面布置7个不同朝向的安装位，每个端口均建模出内螺纹结构与密封压盖的装配限位，适配不同线径的线缆接入需求。内部结构建模时，预留了接线端子排的安装螺柱位置，螺柱高度与排布间距符合通用接线端子的安装尺寸，同时在盒体内壁设置加强筋结构，通过网格状筋位提升盒体整体刚性，避免外部挤压导致的盒体变形。材质渲染阶段，透明盒盖采用高透聚碳酸酯材质参数，调整折射率与透光率参数还原真实透明塑料的视觉效果，密封压盖采用黑色阻燃PA材质，设置细微的磨砂纹理质感，盒体底部采用与压盖一致的黑色硬质塑料材质，场景搭建时采用红色哑光背景板，添加柔和的环境反射效果，通过光影调整突出盒体的透明质感与结构层次，清晰展现各个端口的排布位置与内部空间结构。设计过程中充分考虑实际使用场景的需求，整体结构无尖锐棱角，所有边角均做R3以上的圆角处理，既提升安装使用的安全性，也优化了注塑生产时的熔体流动特性，减少成型缺陷的产生概率，模型各部件间的装配间隙控制在合理范围，可直接用于后续的工程出图与开模验证。
