管道阻爆阻火装置三维结构设计

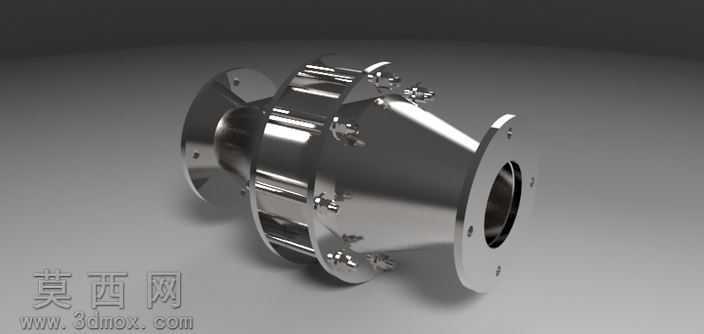

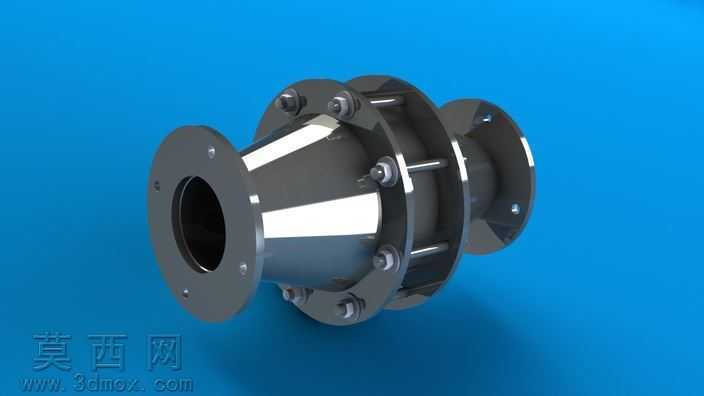

本作品为管道阻火器的三维参数化设计模型，整体采用金属质感的不锈钢材质进行渲染表现，通过三维建模软件完成全结构的1:1比例还原，建模过程中严格遵循工业阻火器的实际装配逻辑，对每一处连接结构、密封部位、阻火芯腔体都做了精细化的特征建模。模型整体采用对称式结构设计，两端为标准法兰连接结构，法兰盘上的螺栓孔按照通用管道法兰的孔位分布做了精准排布，可直接对接同规格的工业输送管道；中部为锥形过渡的阻火芯容纳腔体，腔体外部设置了多组快装抱箍结构，抱箍上的紧固螺栓、铰接卡扣都做了独立的零件建模，完整还原了阻火器可拆卸维护的结构特性。渲染阶段采用了工作室级别的布光方案，通过多盏区域光模拟金属表面的高光反射效果，精准还原不锈钢材质的磨砂与亮面结合的质感，对法兰端面的加工纹理、螺栓的金属倒角反光、腔体表面的金属拉丝效果都做了材质参数的精细调试，让渲染效果图能够直观呈现产品的金属加工质感。设计思路上围绕阻火器的核心功能展开，锥形腔体的设计能够让流体通过时逐步减速，配合内部的阻火芯结构实现阻火防爆的功能，两端法兰的同轴度在建模时做了严格的装配约束，保证模型在装配环境下不会出现错位干涉；外部的抱箍结构采用铰接式设计，既保证了腔体连接的密封性，又能够快速拆卸完成内部阻火芯的更换清理，符合工业现场的维护需求。建模过程中对所有零件都做了参数化关联，法兰尺寸、腔体锥度、抱箍规格都可以通过参数调整快速适配不同管径的使用需求，模型的所有倒角、圆角、螺纹收尾等工艺细节都做了还原，没有出现建模破面、特征缺失的问题，既可以用于产品展示渲染，也能够作为结构设计参考用于工程出图、装配模拟等场景。
