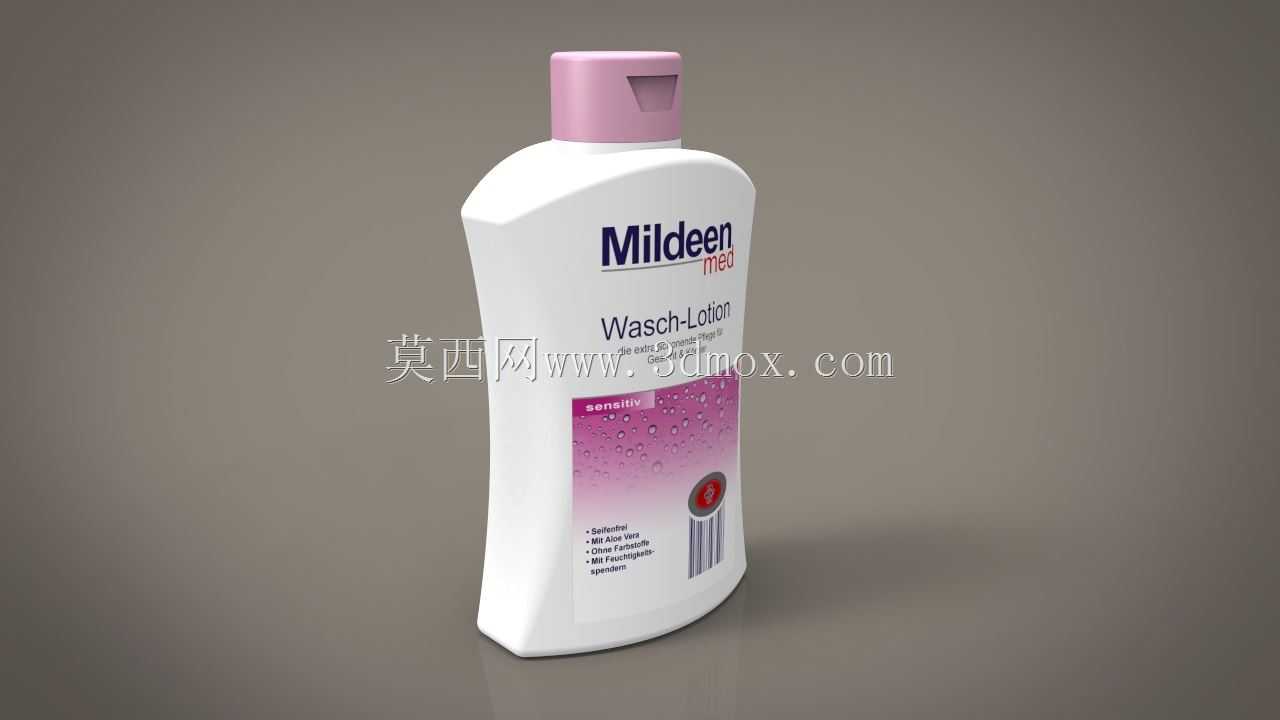

洗护乳液塑料瓶外观结构逆向建模

　　日化洗护类产品的包装瓶逆向建模，核心服务于快消品包装迭代、竞品结构分析、包装开模前的结构验证场景，这类逆向工作并非简单复刻外形，而是要通过三维数据还原瓶体的壁厚分布、曲面过渡曲率、瓶盖配合公差、握持区域的人机工程参数，为后续的模具开发、包装材料选型、灌装生产线适配提供精准的三维数据支撑。从实际应用场景来看，这类洗护瓶的逆向数据可直接对接注塑模具的型腔加工，也可用于现有包装的结构优化，比如调整瓶身握持区的凹陷深度适配不同手型的握持习惯，或是优化瓶底的支撑筋结构提升堆码稳定性，还能通过曲面光顺性分析找到原产品外观设计上的曲面瑕疵，在二次开发时规避注塑成型时的缩痕、熔接痕问题。

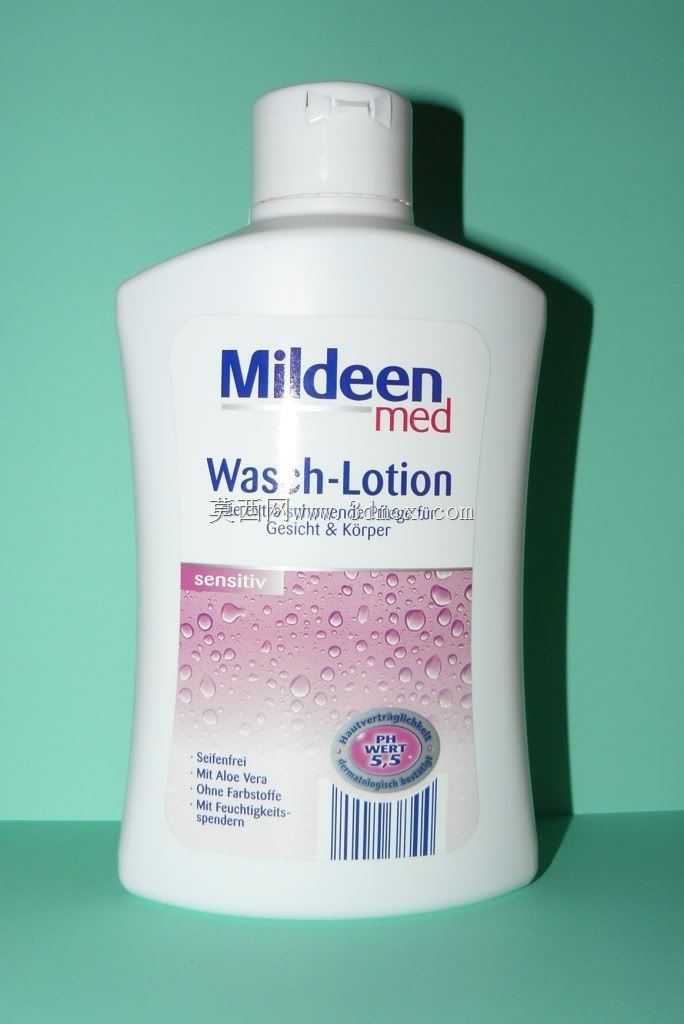

　　从产品功能特性来看，这款洗护乳液瓶采用带弧度的扁平方身设计，区别于常规圆柱瓶型，其扁平弧面结构在货架陈列时能提供更大的标签粘贴区域，同时弧面过渡的瓶身能降低运输过程中的碰撞应力集中，减少瓶体开裂风险。瓶盖采用掀盖式结构，顶部的出液口做了内凹导流设计，能避免乳液残留挂壁，瓶盖与瓶口的配合采用卡扣式密封结构，逆向过程中需要精准还原卡扣的过盈量、密封唇边的压缩量，才能保证复刻后的瓶体密封性能达标，不会出现运输漏液问题。瓶身正面的标签区域做了微凹的沉台设计，标签粘贴后不会因为摩擦出现起边问题，瓶身下部的条码区域做了平面预留，保证条码识别时的扫描成功率。

　　在设计思路层面，这类逆向工程首先要处理点云数据的分层，将瓶身主体、瓶盖、标签区域、底部支撑结构拆分独立建模，避免整体曲面建模出现曲率不连续的问题。瓶身的主曲面采用多截面曲率连续过渡，从瓶底的平直支撑面逐步过渡到瓶肩的大弧度曲面，再收窄到瓶口的配合圆柱面，每个过渡段的曲率变化率控制在合理区间，保证注塑成型时的料流填充顺畅，不会出现困气问题。握持区域的内凹曲面需要匹配人体手掌的自然握持弧度，逆向时要还原该区域的曲面偏移量，保证握持时的贴合度，同时该区域的壁厚要做均匀化处理，避免壁厚差异导致的成型收缩不均。瓶盖的掀盖转轴位置做了薄壁弹性铰链结构，逆向时要精准还原铰链处的壁厚、圆弧过渡半径，保证铰链的弯折寿命达到使用要求，不会出现多次开合后断裂的问题。

　　从外形尺寸与安装边界来看，这类洗护瓶的整体高度控制在常规洗护产品的手持操作区间，瓶身最大宽度适配常规淋浴架的放置卡槽尺寸，瓶底的支撑面做了环形凸起设计，放置时的接触面积经过优化，既能保证放置稳定性，又能避免瓶底积水残留。瓶口的螺纹尺寸（或卡扣尺寸）适配行业通用的乳液泵头、掀盖标准件，不需要额外开模定制密封配件，能降低包装配件的采购成本。瓶身的标签沉台尺寸匹配常规日化产品的标签印刷规格，不需要单独定制标签模切尺寸。逆向建模过程中，所有配合面的公差都按照注塑件的通用公差等级设置，瓶盖与瓶口的配合间隙控制在合理范围，既保证开合顺畅，又能满足密封要求，瓶身的整体壁厚均匀度偏差控制在允许范围内，避免成型时出现表面缩痕。另外，瓶身底部的注塑浇口位置做了隐藏式设计，逆向还原时要保留浇口位置的结构特征，保证后续开模时的浇口位置设置合理，不会在外观面留下浇口痕迹。
