工业燃烧系统空气输送管路装置

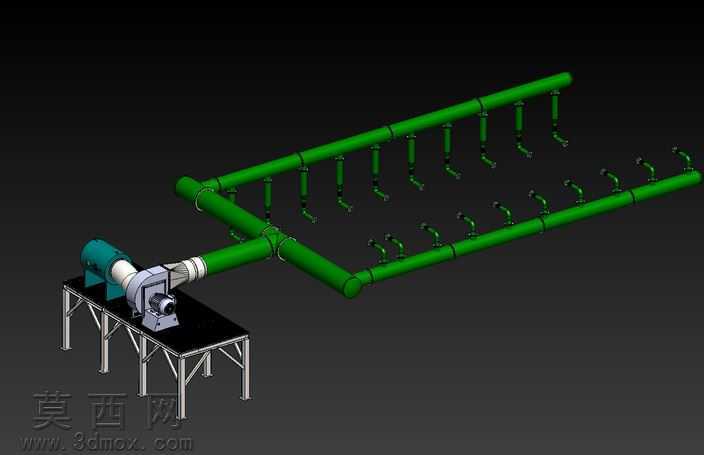

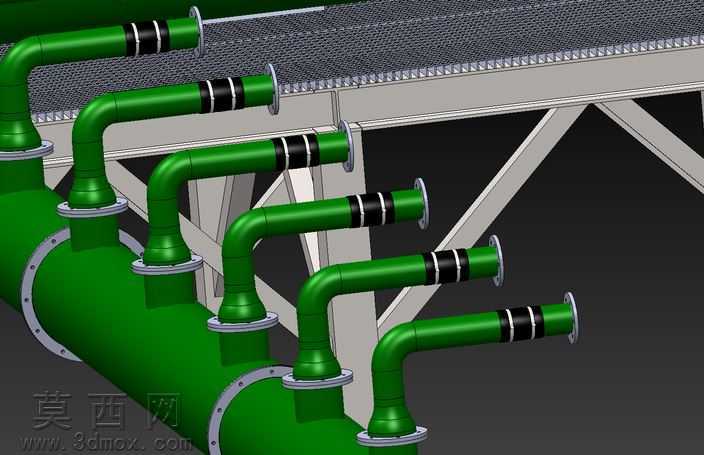

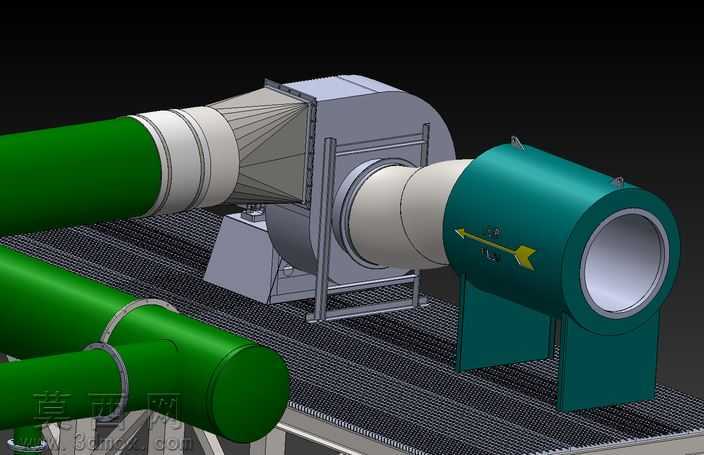

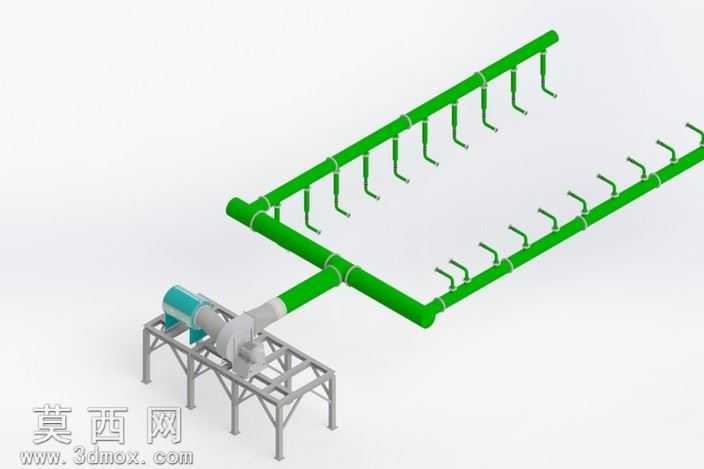

本模型为工业燃烧配套的空气输送管路装置，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循工业管路设计的规范要求，对各部件的装配关系进行精准约束，确保整体结构无干涉、装配逻辑符合实际生产安装逻辑。模型主体包含离心式送风风机、型钢焊接支撑机架、主输送干管、分支配气支管、末端出气接头几个核心部分，建模时首先完成风机与机架的装配定位，机架采用标准型钢截面轮廓拉伸生成，对机架的支撑腿、横梁连接位置做了贴合实际焊接工艺的结构处理，还原了型钢拼接的搭接结构。管路部分采用扫掠特征生成主管路的弯折结构，主管路采用等径圆管设计，在管路转角位置做了圆弧过渡处理，降低风阻的同时符合实际管路加工的弯折工艺要求；分支支管沿主管路轴向等距排布，每个支管与主管路的连接位置做了相贯线处理，还原管路焊接的接口结构，支管末端的出气接头采用弯折结构，可定向将空气输送至燃烧区域，保障燃烧过程的空气均匀供给。材质渲染阶段，对管路部分赋予亮绿色工业防腐涂层材质，还原工业现场通风管路的常用涂装效果；风机部分分别赋予机壳的金属灰漆材质、电机端的蓝绿色防护漆材质，机架部分赋予银灰色金属哑光材质，还原型钢机架的防锈涂装质感，各部件材质的粗糙度、反光度参数均参照实际工业设备的表面效果调整，渲染后整体视觉效果贴近真实工业装置的外观。设计思路围绕完全燃烧的空气供给需求展开，通过对称式的管路布局保障各出气点的空气流量均衡，风机与管路的连接位置做了变径过渡结构，降低气流输送过程的压损，机架的高度与支撑跨度经过参数化调整，既保障风机运行的稳定性，也预留了管路安装与后期维护的操作空间，整体结构可直接用于燃烧系统的方案展示、管路布局优化参考，也可作为同类送风装置设计的结构参考模板，各部件均为可编辑参数化特征，可根据实际风量需求、安装场地尺寸调整管路直径、支管数量、机架尺寸等参数，适配不同规格的燃烧设备配套需求。
