汽车转向系统用转向节联合结构设计

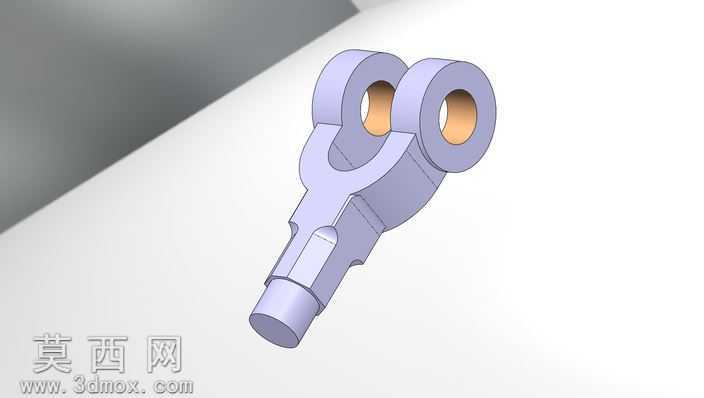

本作品为汽车转向系统核心连接部件转向节联合的三维参数化模型，建模过程严格遵循汽车底盘零部件的设计规范，以实际转向工况下的受力需求为核心设计依据，整体采用一体化实体建模逻辑完成。建模阶段首先梳理转向节的功能需求：作为连接转向桥、车轮与转向拉杆的核心传力部件，需要同时承载车轮传递的垂向载荷、转向过程中的横向力矩以及行驶过程中的轴向冲击力，因此首先绘制主体叉形结构的二维草绘轮廓，精准定位两个同轴安装孔的中心距、孔径公差基准，以及端部连接轴的同轴度基准，通过拉伸、切除等基础特征完成主体毛坯的基础造型，随后对轴段部分进行阶梯轴结构的细化，分别设计密封安装位、轴承配合位、花键连接段的对应结构，保证各配合面的尺寸精度符合装配要求。材质设计上模拟汽车转向节常用的40Cr合金结构钢材质，渲染阶段赋予模型高反光金属材质，调整环境光与反射参数，还原锻钢件经机加工后的金属光泽与表面质感，对安装孔内壁、轴段配合面等精加工面做高光处理，对非配合面做细微的粗糙度质感区分，提升模型的真实感。结构设计上重点优化了叉形臂的过渡圆角，在两个安装耳与主体轴段的连接位置采用大圆弧过渡结构，避免应力集中导致的部件疲劳损坏，同时在轴段根部设计加强凸台结构，提升轴向载荷承载能力，模型附带的轴向力加载分析结构，可直观展示部件在承受棒体轴向冲击力时的受力分布逻辑，为后续的有限元分析、结构优化提供基础模型支撑。整体模型各特征参数完全可编辑，可根据不同车型的载荷需求调整安装孔距、轴径、叉臂厚度等关键参数，适配不同吨位车型的转向系统设计需求，模型结构完整，无缺失特征、无破面，可直接用于装配验证、运动仿真、工程图导出等后续设计环节，能够帮助设计人员快速完成转向系统的整体匹配设计，缩短零部件开发周期。
