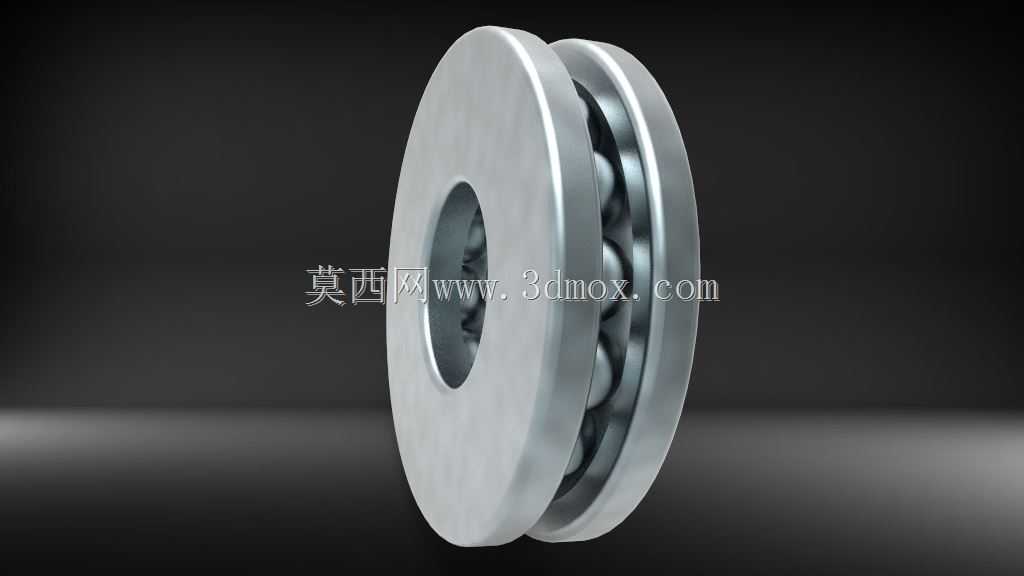

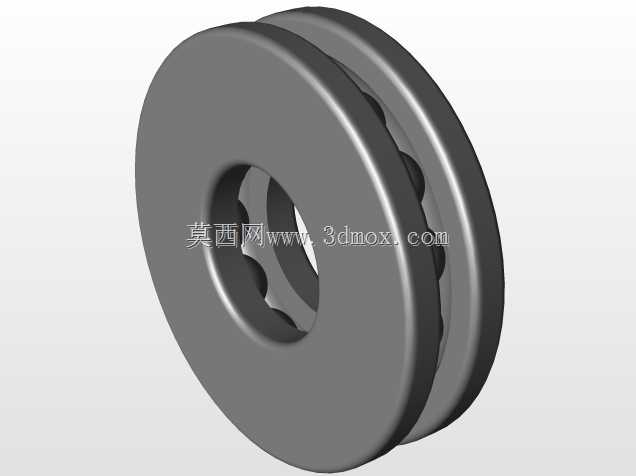

带挡边推力滚珠轴承结构设计

　　在自动化输送线、小型CNC工装夹具、轻工包装设备的旋转支撑工位中，这类带双侧挡边的推力滚珠轴承是解决轴向承载同时限制径向窜动的常用零部件，区别于普通深沟球轴承，它的滚道设计更侧重轴向载荷的均匀分布，同时两侧延伸的挡边结构可以在安装时直接贴合安装座端面，省去额外的轴向定位挡圈，减少装配工序的零件数量。从结构设计逻辑来看，该轴承的内圈与轴采用过盈配合，外圈与安装座孔采用过渡配合，挡边的外径尺寸比外圈主体直径大2-3mm，刚好卡在安装座的沉台端面，既可以承受工作过程中产生的轴向冲击力，也能避免轴承在往复旋转过程中出现轴向窜动，影响末端执行件的定位精度。滚珠部分采用满装还是保持架结构，取决于应用场景的转速要求，如果是低速重载的工装翻转工位，

　　满装滚珠可以提升承载能力，如果是每分钟千转以上的连续旋转工位，则需要加装尼龙或铜制保持架，避免滚珠之间相互摩擦产生过热抱死。建模过程中需要重点关注滚道的曲率半径，通常滚道曲率取滚珠直径的52%-54%，这个区间的曲率既可以保证滚珠与滚道的接触应力在材料许用范围内，也不会因为曲率过小导致滚珠运转时的摩擦阻力增大，两侧挡边的高度需要高出滚道最低点1.2-1.5倍滚珠直径，防止轴承在受到偏载时滚珠从滚道中脱出。安装边界方面，该类轴承的轴向安装尺寸需要预留0.1-0.2mm的预紧间隙，不能完全锁死，避免工作温升导致轴与轴承内圈膨胀后出现卡滞，配合轴的表面粗糙度需要达到Ra1.6以下，安装座孔的粗糙度不低于Ra3.2，

　　配合面的倒角需要控制在C1以内，过大的倒角会导致轴承内圈安装时无法完全贴合轴肩，出现装配倾斜。在实际应用场景中，这类轴承常被用在小型旋转工作台的底部支撑、包装机的热封辊转轴两端、输送线的从动轮支撑位，相比普通平面推力轴承，它自带的径向限位能力可以省去额外的径向支撑轴承，让支撑结构的整体轴向尺寸缩短30%左右，非常适合安装空间紧凑的轻工自动化设备。设计时还需要考虑润滑通道的预留，如果是采用脂润滑的工况，需要在轴承外圈或者安装座上预留注油孔，定期补充锂基脂，如果是油润滑的高速工况，则需要在挡边位置设计回油槽，避免润滑油在轴承内部堆积产生搅油阻力。另外，轴承的两个端面的平行度公差需要控制在0.01mm以内，否则安装后会出现旋转跳动，

　　导致连接的旋转部件出现端面跳动，影响加工或者输送精度，内圈的内孔与外圈的外圆的同轴度公差需要控制在0.008mm以内，保证装配后旋转顺畅无卡滞。从选材角度，常规工况下轴承套圈采用GCr15轴承钢淬火处理，硬度达到HRC61-65，滚珠同样采用GCr15材质，对于有耐腐蚀要求的食品包装设备场景，则可以选用440C不锈钢材质，适配定期冲洗的工况环境，避免锈蚀导致轴承提前失效。
