自行车牙盘曲柄传动部件三维设计

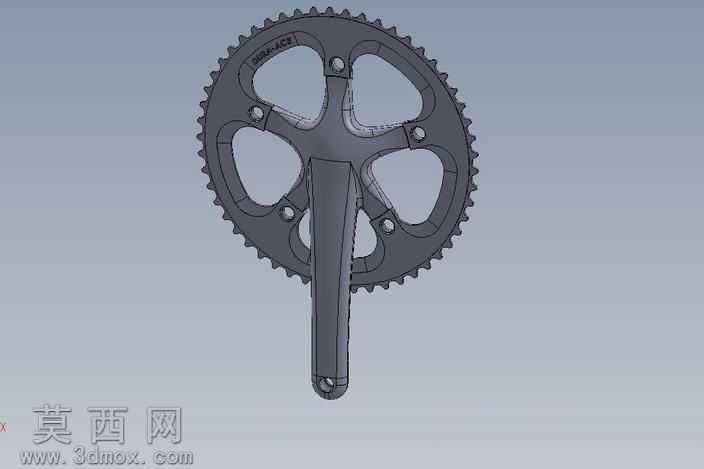

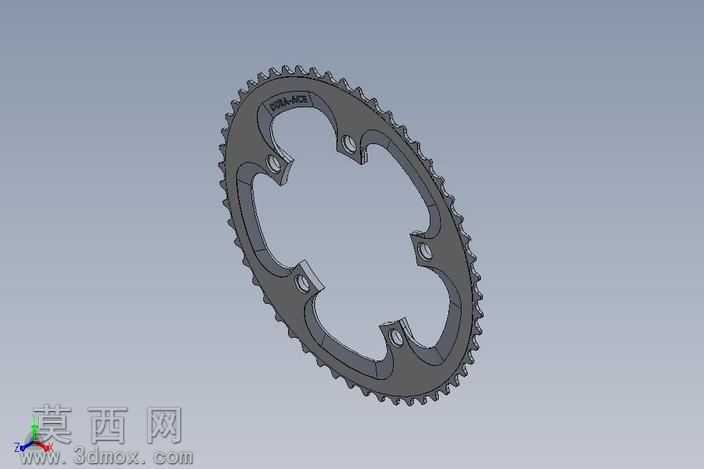

本作品为自行车牙盘曲柄一体化传动部件的三维建模成果，建模过程依托三维参数化设计软件完成，全程遵循机械加工粗加工阶段的精度预留要求，围绕自行车传动系统的实际受力特性展开结构设计。建模初期先梳理牙盘与曲柄的装配逻辑，确定牙盘中心与曲柄安装轴的同轴度基准，先绘制牙盘的外轮廓齿形草图，按照标准自行车链盘的齿距、齿高参数逐一定义齿形轮廓，保证每一个盘齿的弧度、厚度都能与标准自行车链条完美啮合，避免传动过程中出现跳齿、卡链的问题。牙盘主体采用五辐镂空式结构设计，在草图阶段就完成五个对称镂空区域的轮廓绘制，通过拉伸特征生成盘体基础实体后，对盘齿边缘、镂空区域的转角处都添加了适配粗加工要求的工艺圆角，既能够减少粗加工过程中的应力集中问题，也能为后续精加工工序预留合理的加工余量。曲柄部分采用变截面流线型结构设计，从与牙盘连接的盘爪位置到脚踏安装端，截面尺寸按照受力梯度逐步变化，在保证结构强度的前提下尽可能减少不必要的材料冗余，建模时通过扫描特征生成曲柄基础实体，对曲柄与盘爪的连接位置做了加厚过渡处理，模拟实际锻造毛坯的结构形态，完全匹配粗加工阶段的毛坯建模要求。材质渲染阶段，整体部件赋予哑光金属材质，模拟粗加工后钢制零件的表面质感，对盘齿啮合面、曲柄安装孔位等关键位置做了细微的表面纹理区分，还原粗加工后零件表面的细微刀纹质感。结构设计上，盘爪位置预留了五个对称的固定螺栓安装孔，孔位尺寸与通用自行车牙盘的固定标准完全一致，曲柄末端预留了标准尺寸的脚踏安装螺纹孔位，所有孔位都按照粗加工要求预留了后续铰孔、攻丝的加工余量，整体装配基准完全符合自行车传动部件的通用安装规范。整个建模过程始终围绕粗加工毛坯的设计需求展开，没有添加精加工阶段的高精度表面特征与特殊工艺结构，完全适配自行车部件粗加工环节的工艺建模要求，能够直接用于粗加工工序的工艺参考、毛坯尺寸校核以及加工路径的初步规划，还原了自行车传动部件从设计到粗加工阶段的完整三维形态。
