卡通肌肉蚯蚓吉姆潮玩手办结构设计

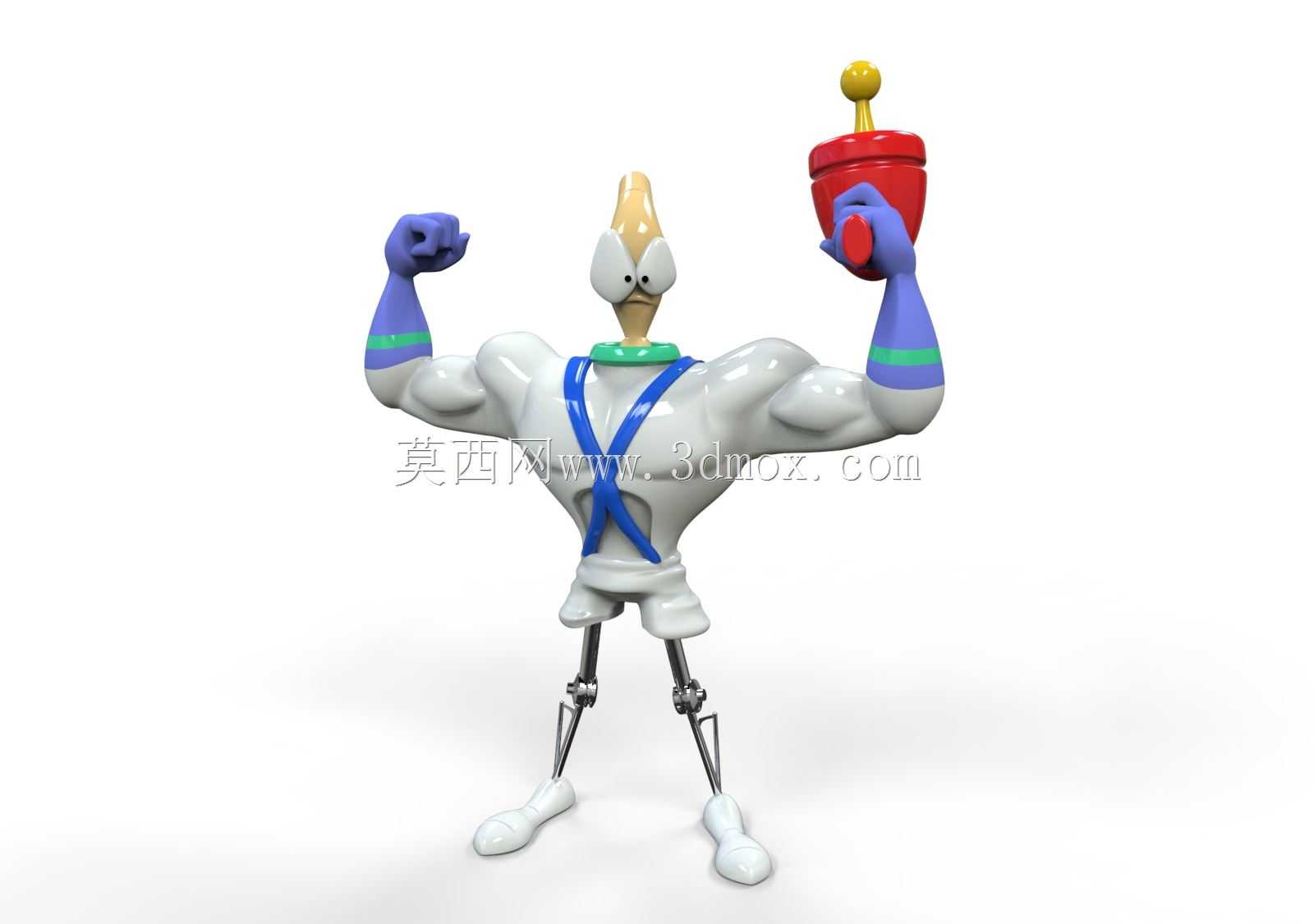

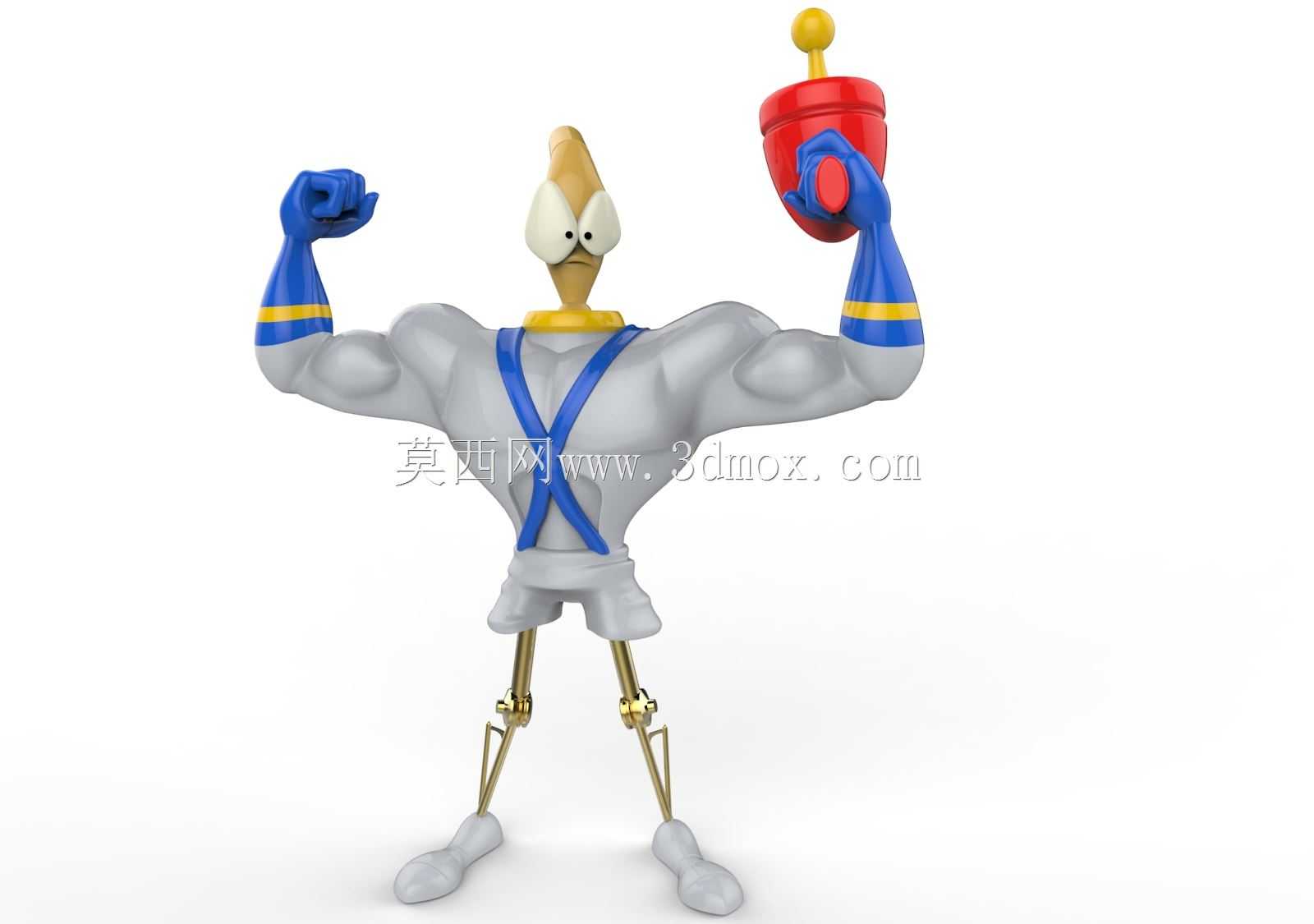

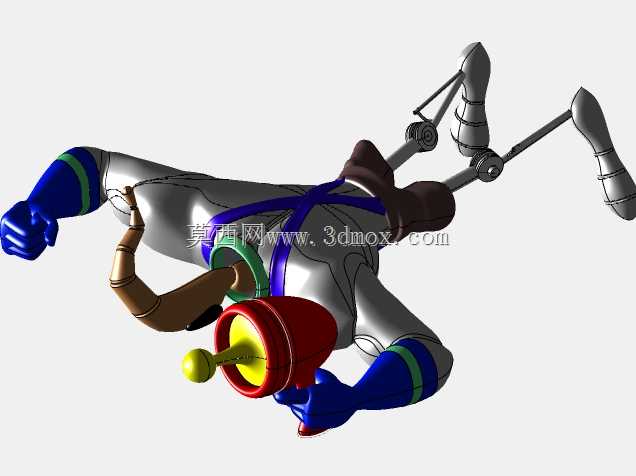

　　这款卡通形象手办的结构设计，核心围绕潮玩摆件的展示稳定性与造型还原度展开，在结构拆分上充分考虑了注塑生产的脱模可行性与后期组装的公差配合要求。从整体造型来看，主体采用拟人化肌肉躯干设计，上肢部分做了夸张的肌肉隆起处理，手臂与躯干的连接位预留了0.15mm的装配间隙，既保证组装时的顺畅度，也避免长期摆放后出现接缝错位的问题。下肢采用外露金属质感支撑杆结构，替代常规的全包覆腿部设计，一方面还原角色本身的造型设定，另一方面金属支撑杆的刚性可以更好支撑上半部分较重的躯干重量，降低手办长期摆放出现重心偏移、倾倒的概率，支撑杆与足部、躯干的连接位都做了内嵌式卡位，不需要额外粘接即可实现稳固连接，也方便后期玩家拆解调整姿态。

　　手部结构做了分件处理，握拳姿态的左手与握持道具的右手单独拆分，握持位的卡槽尺寸根据道具的手柄直径做了适配，道具与手掌的配合间隙控制在0.1mm，既可以实现稳固卡接，也不会出现装配过紧导致零件发白开裂的问题。头部造型做了简化的曲面处理，眼部的凸起结构与头部主体做一体化设计，减少后期分色涂装的遮盖工作量，颈部的绿色项圈作为独立分件，卡接在头部与躯干的衔接位置，刚好遮盖两个部件的装配接缝，提升整体外观的完整度。躯干表面的蓝色背带采用下沉式凹槽设计，凹槽深度0.2mm，既可以在涂装时作为分色边界，也能通过凹槽的结构强化背带的视觉立体感，不需要额外粘贴水贴或者单独做背带分件，简化生产工序。

　　足部采用宽大的平底设计，足底接触面积占到整体投影面积的35%，配合较低的整体重心，即使在轻微晃动的展示台面上也能保持稳定，不需要额外配置底座。从应用场景来看，这类手办结构既可以用于批量注塑生产的潮玩商品，也可以作为3D打印定制的个性化周边，结构拆分时充分考虑了FDM与光固化3D打印的支撑添加需求，所有外凸的曲面结构都做了45度以上的脱模斜度，打印时不需要添加大量支撑就能获得光滑的表面效果，后期处理工作量大幅降低。

　　在设计过程中，针对不同部件的壁厚做了差异化设置，躯干主体壁厚控制在2mm，保证整体结构强度，手部、道具等细小部件壁厚控制在1.5mm，避免出现注塑缩胶或者打印时的层间开裂问题。所有棱角位置都做了R0.3mm的圆角处理，既符合玩具产品的安全规范，避免尖锐棱角划伤使用者，也能让涂装时的漆面附着更均匀，减少棱角位置的掉漆概率。道具部分的顶部小球与杯状主体做了一体化设计，避免小零件脱落造成的安全隐患，同时杯身的红色区域与手部的蓝色区域在装配后不会出现色彩干涉，分色边界清晰。

　　整体装配逻辑采用从下到上的组装顺序，足部与支撑杆先压接到位，再卡入躯干下侧的固定孔，随后安装颈部项圈、头部，最后卡接左右手臂与手部道具，整个组装过程不需要额外的紧固件，所有连接位都采用过盈配合的卡接结构，适合流水线快速组装，也能降低生产过程中的物料成本。针对长期摆放可能出现的PVC材质变形问题，支撑杆内部做了加强筋结构，躯干内部对应手臂连接的位置也加了十字加强筋，避免长期受力导致的手臂下垂、躯干变形问题，保证手办在常规室内环境下可以长期保持初始造型。
