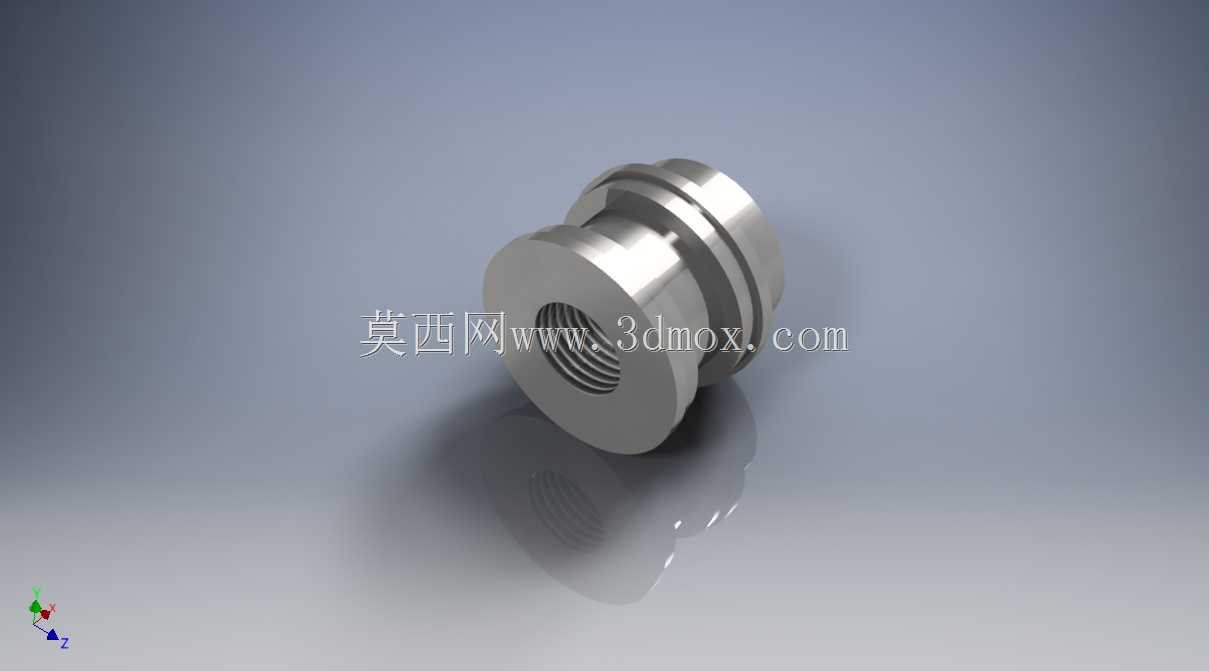

液压缸用内螺纹连接金属接头结构

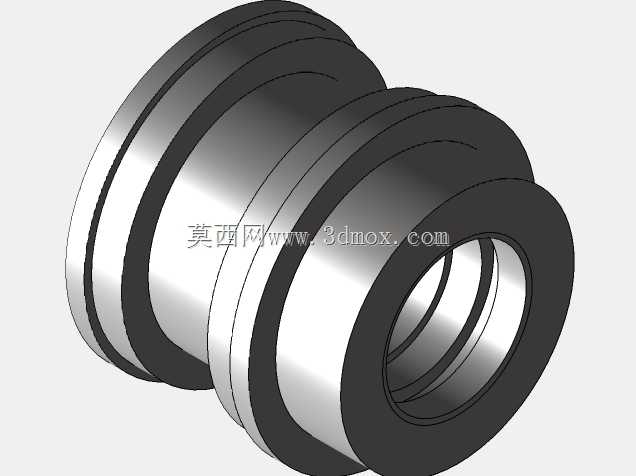

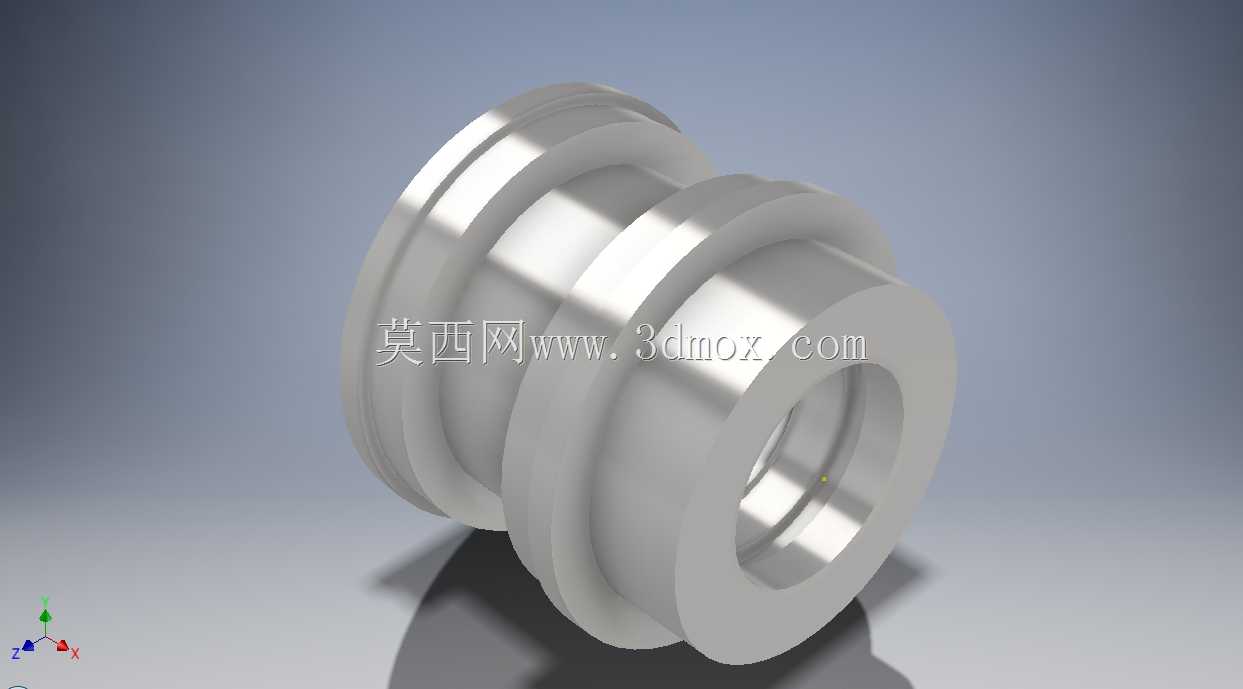

　　在液压系统的管路布设与元件连接场景中，这类带内螺纹的金属接头是承担油路密封衔接、部件定位固定的核心基础零件，常见于中低压液压缸的端盖油路对接、外置阀块与缸体的连接工位，日常在工程机械液压支腿、工业设备液压夹紧机构、机床液压工装的油路排布中都能见到这类零件的应用。从实际使用需求出发，这类接头的设计首先要匹配液压缸缸壁的安装开孔尺寸，接头外侧的多级台阶结构并非随意设置，最外侧的大直径法兰边是安装定位面，装配时该端面会贴合缸体外壁或者安装板表面，承担轴向限位作用，避免接头在油压脉冲作用下向内窜动；中间的环形槽是用来安装密封件的，通常会搭配O型密封圈或者组合密封垫，填充接头与安装孔之间的间隙，杜绝液压油从安装配合面渗漏；

　　靠近内螺纹端的外圆段是与安装孔配合的导向段，加工时会严格控制该段的圆柱度与尺寸公差，保证装配时能顺利压入或者旋入安装孔，不会出现卡滞或者配合间隙过大的问题。内螺纹的规格选型直接决定了该接头能适配的外接管路或者接头型号，设计时会根据液压缸的工作压力、通流流量来确定螺纹的公称直径与螺距，常规工况下选用普通公制内螺纹或者密封管螺纹，螺纹加工的精度会直接影响连接后的密封性能，牙型角偏差、螺距累积误差过大都会导致螺纹配合处出现渗油问题，因此建模时螺纹的牙型轮廓、收尾段的结构都要符合机械加工的工艺要求，不能出现无法加工的尖角或者薄壁结构。从安装边界来看，这类接头的轴向总长度需要匹配液压缸缸壁的厚度，

　　保证内螺纹端不会突出到缸体内部干涉活塞的运动行程，同时外侧的法兰边直径要大于安装孔直径，留出足够的密封件安装空间，法兰边的厚度也要满足强度要求，在额定油压的轴向推力作用下不会发生变形。接头的材质通常选用碳钢或者不锈钢，根据使用场景的防腐要求选择表面处理方式，普通工业场景下做镀锌处理即可，有腐蚀性介质的工况则选用不锈钢材质加工。建模过程中需要重点关注各台阶之间的过渡圆角，尤其是承受油压冲击的部位，不能出现直角锐边，避免应力集中导致接头在长期脉冲油压作用下出现疲劳断裂；内螺纹的入口处要做倒角处理，方便外接接头的旋入，同时保护螺纹起始牙不会在装配时被磕碰损坏。这类零件虽然结构不算复杂，但作为液压系统的连接节点，其尺寸精度、

　　结构合理性直接影响整个液压回路的运行稳定性，设计时需要结合实际安装空间、管路走向、密封形式综合考量，不能只照搬标准件尺寸而忽略实际工况的适配性，比如在振动较大的工程机械液压缸上使用时，还需要在接头外侧增加防松结构，避免长期振动导致接头松动漏油。
