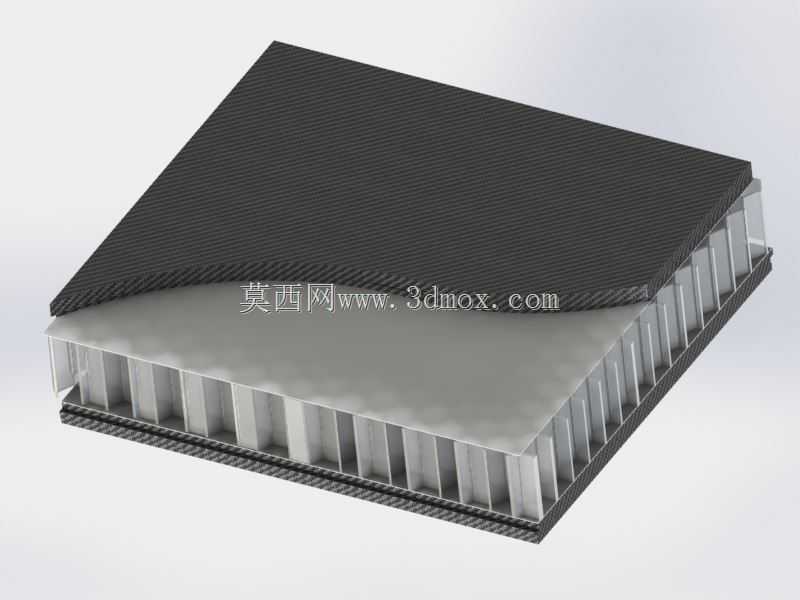

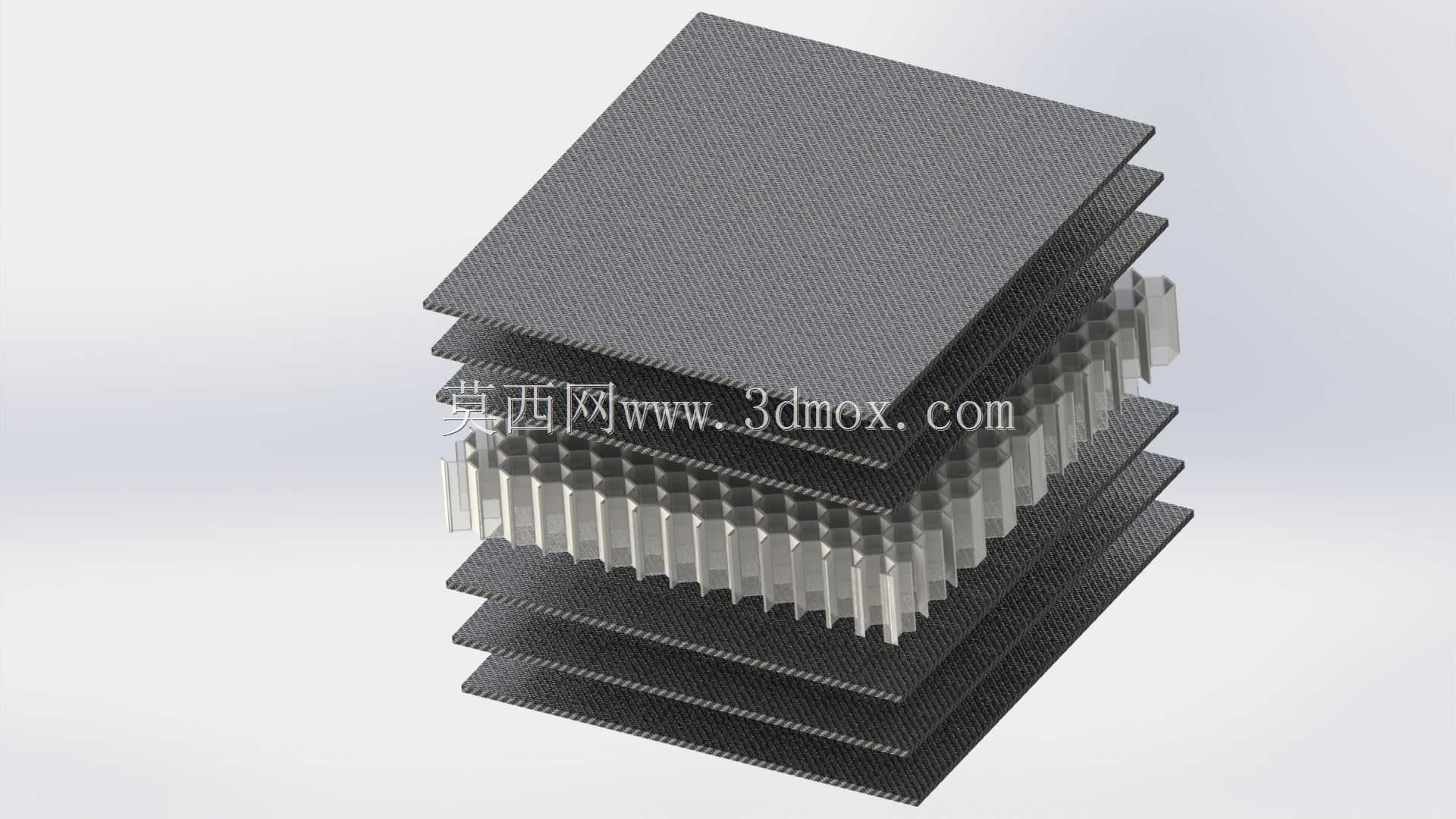

波纹芯层夹层复合板材结构展示

　　在轨道交通车体内饰、航空航天次承力构件、船舶舱室隔板、风电叶片内部支撑结构这类对自重有严苛限制，同时需要兼顾一定抗弯刚度与隔音隔热性能的场景里，波纹芯三明治夹层结构是应用占比极高的一类复合构件形式。不同于传统实心板材依赖整体厚度提升抗弯能力的设计逻辑，这类夹层结构通过上下高强度薄面板配合中间低密度波纹芯层的组合，在相同面密度下能实现数倍于实心板材的截面惯性矩，在承受垂直于板面的均布载荷、局部冲击载荷时，应力会通过上层面板均匀分散到芯层的波纹壁上，再逐层传递到下层面板，整个传力路径连续且无明显应力集中点，能在大幅降低结构整体重量的前提下，保留足够的结构刚度，避免大跨度薄板容易出现的鼓曲、失稳问题。

　　从结构设计逻辑来看，这类波纹芯夹层板的芯层构型选择，是结合实际载荷工况反复迭代确定的：不同于蜂窝芯各向同性的传力特性，梯形波纹芯在波纹延展方向上具备更高的抗剪切能力，适合承受沿单一方向传递的弯曲载荷，而如果是多向受力的使用场景，还可以将波纹层交叉排布，实现两个正交方向的力学性能匹配。上下层面板通常选用连续纤维增强的预浸料铺层，铺层角度会根据主应力方向调整，0度铺层承担主要拉压载荷，±45度铺层提升层间抗剪切能力，90度铺层用于平衡横向变形，避免铺层固化后出现翘曲变形。中间的波纹芯层既可以采用与面板同材质的复合材料模压成型，也可以根据成本与性能需求选用铝合金、工程塑料等材质，芯层的波纹高度、壁厚、波距三个核心参数，直接决定了整个夹层板的等效刚度：波纹高度越大，截面惯性矩提升越明显，但整体厚度也会随之增加，需要匹配安装空间的边界限制；波纹壁厚过薄会导致芯层在受压时出现屈曲失稳，过厚则会额外增加不必要的重量；波距过小会提升芯层成型难度，波距过大则会导致面板在局部载荷下出现凹陷变形。

　　在实际安装适配层面，这类夹层板的外形尺寸可以根据具体安装舱位的边界灵活裁切，边缘位置通常会做封边处理，避免水汽、杂质进入芯层空腔造成内部腐蚀或脱层，安装时多采用埋件连接的方式，在对应安装点位提前在芯层空腔内填充硬质结构胶埋入金属连接块，避免直接在薄面板上攻丝造成的面板撕裂、连接失效问题。不同于实心板材连接时可以直接采用螺栓穿透锁紧的方式，夹层结构的连接点位需要提前在建模阶段完成埋件位置的排布，避开芯层的波纹壁位置，保证埋件能充分填充芯层空腔，将连接点的集中载荷分散到周边的面板与芯层结构上。在建模过程中，需要重点关注面板与芯层的胶接界面处理，胶层厚度通常控制在0.1-0.2mm区间，过厚的胶层会增加整体重量且容易出现胶层内部缺陷，过薄则会导致粘接不牢，在承受交变载荷时出现面板与芯层脱粘的问题。

　　这类结构在实际使用中除了承担结构载荷之外，波纹芯层形成的连续空腔还可以作为功能通道，比如在轨道交通车体的夹层隔板中，可以将线缆、通风管路布置在波纹空腔内，进一步提升空间利用率；在有隔音需求的场景下，还可以在波纹空腔内填充轻质吸音棉，利用空腔共振与吸音棉的阻尼作用提升整体隔音性能，不需要额外增加隔音层厚度。在进行结构校核时，不能简单套用实心板材的力学计算公式，需要分别校核面板的拉压应力、芯层的剪切应力、胶接面的剥离应力，同时还要考虑温度交变环境下，不同材质的面板与芯层热膨胀系数不匹配带来的热应力问题，避免在高低温循环工况下出现层间脱粘。建模过程中对波纹芯层的阵列排布需要严格控制公差，保证每一段波纹的尺寸一致性，避免因单个波纹尺寸偏差导致组装时芯层与面板无法完全贴合，出现局部粘接间隙影响整体结构强度。
