三轮框架式户外露营代步车结构设计

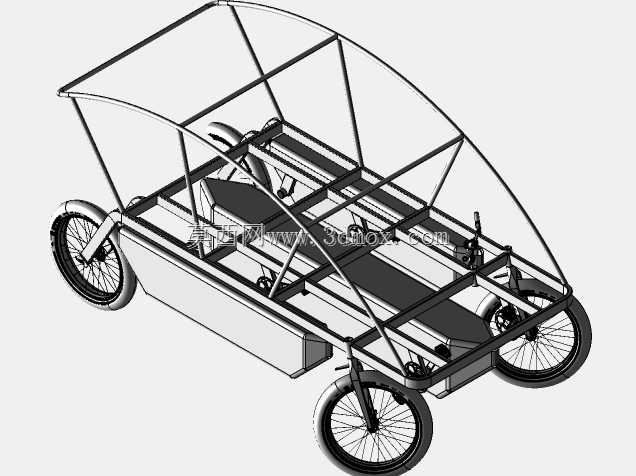

　　即使在略有坡度的营地路面停放也不易发生侧翻。车身的上层框架采用弧形管梁拼接成型，整体形成向前倾斜的流线型轮廓，这个框架结构并非装饰件，而是预留了篷布、遮阳挡雨罩的安装点位，用户可根据出行时的天气情况，快速挂载防水帆布、遮阳网等外覆件，框架的管梁上预留了均匀分布的绑扎孔位，不需要额外打孔即可通过绑带固定外覆材料，安装拆卸无需专用工具，单人即可在数分钟内完成敞篷、半封闭状态的切换。框架下方的主承载舱采用平板式承载结构，座舱区域预留了乘员座椅的安装位，座椅后方到车尾的区域为平整的载物平台，可放置露营用的折叠桌椅、炊具箱、冷藏包等装备，平台边缘设置了凸起的挡边，避免车辆行驶过程中放置的装备从侧面滑落。车身下部两侧设置了封闭式的储物舱，这款三轮结构的户外露营代步载具，核心面向近郊短途户外出行、营地内通勤转运的使用场景，区别于传统封闭式乘用车，它采用轻量化管架式车身结构，在保证基础承载能力的前提下尽可能压缩整备质量，适配非铺装的营地路面、郊野慢行道路的通行需求。从结构布局来看，整车采用前单轮转向、后双轮承重的三轮布置形式，转向轮通过独立的转向立柱与车把组件连接，转向传动路径短，操控力矩传递直接，低速状态下转向灵活度高，在营地狭窄的步道、帐篷间隙穿行时无需过大的转弯半径，适配狭小空间内的挪车、转向操作。后双轮采用对称式布置，轮距经过匹配设计，静止停放时无需额外驻车支撑即可保持车身稳定，在承载露营装备、乘员的状态下，侧倾稳定性优于同尺寸的两轮载具，

　　可放置体积较小的随身物品、维修工具、备用配件等，储物舱盖板与车架采用快拆结构连接，需要检修底部的传动、走线结构时可快速拆下盖板，无需拆解整个车身框架。车轮部分采用大直径辐条轮结构，搭配宽幅低压轮胎，轮胎接地面积大，在草地、砂石路等非硬化路面行驶时可降低接地压强，减少轮胎陷卡的概率，轮组的安装轴座采用标准快拆结构，长途运输时可快速拆卸三个车轮，压缩整体收纳体积，能够放入普通家用SUV的后备箱内转运，不需要额外的挂车拖运。从设计思路上，这款载具没有追求过高的行驶速度，整体结构围绕轻量化、易维护、多场景适配的核心需求展开，所有管梁连接节点均采用标准化的紧固件拼接，没有采用大量的焊接结构，用户在使用过程中如果出现单根梁体变形、损坏的情况，

　　可单独更换对应规格的管材，不需要整体更换车架，降低后期维护的成本。车身的整体宽度控制在1米以内，长度控制在2.2米左右，高度在敞篷无外覆件的状态下为1.1米，安装外覆篷布后的总高度不超过1.5米，这个尺寸边界既保证了座舱内乘员有足够的腿部、头部空间，也能够顺利通过大部分户外营地的限宽、限高设施，甚至可以推入部分大型露营帐篷的前庭区域使用。车架的管梁全部采用等规格的薄壁金属管材，在三维建模过程中所有的连接切口都做了相贯线匹配设计，拼接时梁体之间完全贴合，不需要额外的补焊、打磨即可完成定位装配，装配公差控制在毫米级，批量生产时可直接通过管材切割设备下料，不需要制作复杂的成型模具，前期生产投入成本低。转向系统没有采用复杂的助力结构，

　　完全依靠机械连杆传递转向动作，结构简单可靠，在户外使用时即使进入沙尘、溅水的环境也不容易出现卡滞故障，日常维护仅需要定期在转动节点加注润滑脂即可。制动系统采用轮边摩擦制动结构，制动力矩直接作用在车轮轮毂上，制动响应直接，在载物状态下的坡道驻车可靠性高，不会因为传动系统间隙出现溜车问题。载物平台的承载能力按照双人加100公斤露营装备的总载荷设计，框架的管梁壁厚经过受力校核，在满载状态下经过颠簸路面时，梁体的变形量控制在弹性变形范围内，不会出现永久变形或者焊缝开裂的问题。车身的所有外露金属件都预留了防腐处理的工艺余量，建模时已经考虑到喷涂、阳极氧化等表面处理的镀层厚度，装配时不会因为镀层厚度出现孔位错位、紧固件无法安装的问题。
