手持式电烙铁焊接作业工具结构设计

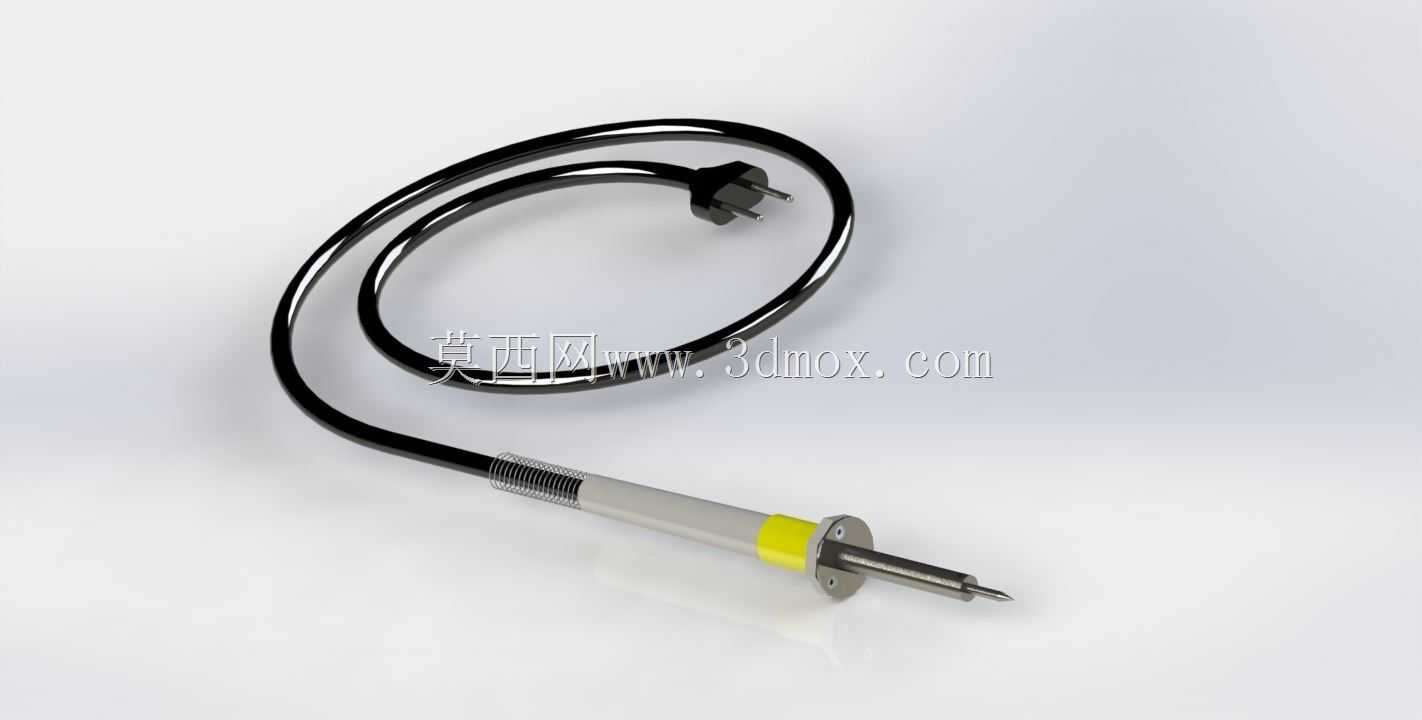

　　日常电子装配、线路板返修、线束搪锡作业场景里，手持式电烙铁是一线操作工人最常接触的基础焊接工具，这套三维结构完整还原了常规外热式手持烙铁的全部装配细节，从前端发热芯组件到尾部电源线出线结构均做了1:1的结构复刻，没有省略任何装配层级的特征。从实际使用的角度出发，烙铁的握持段做了分段式的结构设计，靠近发热端的金属固定法兰是用来匹配不同规格烙铁架放置卡位的关键结构，法兰盘上预留的两个对称安装孔，既可以在固定工位作业时将烙铁临时锁装在简易焊接工作台的支架上，也能适配部分自动化焊锡机的手持烙铁固定模组，拓展设备的使用场景。握持段的隔热绝缘层采用了阶梯变径的结构设计，靠近发热端的位置直径略粗，往握持尾端逐步收窄，贴合人手握持时的手指贴合弧度，

　　长时间握持作业时不会因为局部应力集中造成手部疲劳，隔热层与金属发热管衔接的位置做了滚花防滑结构，更换烙铁头时可以用夹具夹持该位置发力，避免打滑损伤外层绝缘结构。前端的烙铁头采用了通用型尖锥头结构，锥度控制在1:12的常规比例，既可以应对0805、0603这类常规贴片元件的精细焊接，也能满足大线径线束搪锡、接插件引脚堆锡的大热量输出需求，烙铁头与发热芯的配合段采用了标准的圆柱插拔结构，配合锁紧弹簧片实现无螺丝快换，日常维护更换不同头型时不需要额外工具，徒手就能完成拆装操作。电源线部分采用了螺旋弹簧防护的出线结构，在握持段尾部的出线位置加装了金属弹簧护套，避免日常使用时反复弯折电源线造成内部铜丝断裂，

　　电源线的整体线径按照常规60W功率的载流要求设计，整线长度预留了1.8米的常规作业长度，末端的国标两插插头结构完整还原了插片的倒角、压线片的固定结构，完全符合民用电器的安全规范要求。做这套结构建模的时候，特意把各个零件的配合公差做了符合实际生产的预留，发热管与隔热手柄的配合间隙控制在0.1mm以内，既保证装配时的顺畅度，也不会出现使用过程中手柄晃动的问题，金属法兰与发热管的配合采用了过盈压装的设计逻辑，建模时预留了0.05mm的过盈量，匹配实际生产中的压装工艺要求。从安装边界来看，整支烙铁放置在常规烙铁架上时，前端烙铁头的最低点距离工作台面的高度预留了25mm的安全距离，避免高温烙铁头直接接触工作台面造成烫损，

　　握持段的最大直径控制在28mm，适配市面上绝大多数通用型烙铁架的放置卡位，不需要额外定制适配支架。日常产线小批量焊接作业、电子爱好者DIY制作、家电维修现场作业等场景下，这类常规功率的手持烙铁都是通用性最强的焊接工具，建模时还原的所有结构特征都可以直接作为结构改进、配件开模的参考依据，各个零件的壁厚、过渡圆角都按照实际量产的注塑件、机加工件的工艺要求做了优化，没有出现无法脱模、壁厚不均的建模问题，发热段的金属件壁厚控制在1.2mm，既保证结构强度，也能减少热量的无效传导，降低握持段的温升，提升长时间作业的使用舒适度。
