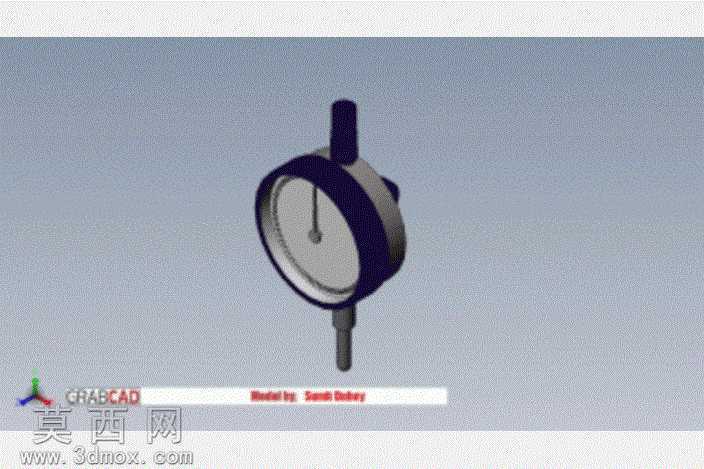

百分表式检测量具三维结构设计模型

本模型为百分表式检测量具的三维结构设计成果，建模阶段采用SolidWorks软件完成全参数化特征构建，整体建模过程遵循机械量具的真实尺寸比例与装配逻辑，从基础的草图绘制开始，依次完成测头、测杆、表圈、表盘、夹持柄等核心部件的实体建模，每一个部件的特征都严格对应实际百分表的结构细节：测头部分采用圆弧端面设计，还原接触式测量的端头形态，测杆部分做了等径圆柱特征构建，预留出与表体内部传动结构的装配间隙；表圈部分做了环形凸缘的细节处理，还原实际百分表可旋转调整表盘零位的结构特征，表盘区域做了平面区域划分，预留刻度标识的展示位置，表体外壳做了圆滑过渡的曲面处理，还原手持检测时的贴合握持形态，顶部与底部的夹持柄分别做了同轴度约束，保证模型装配后整体的同轴度符合量具的设计要求。材质渲染阶段针对不同部件做了差异化的材质参数设置：测头与测杆部分赋予金属镀铬材质，调整反射参数还原金属量具的光亮耐磨质感；表圈部分赋予深色硬质塑料与金属包边的组合材质，还原实际产品的防滑耐磨外观；表盘部分赋予哑光白色基底材质，搭配深色指针材质，突出读数区域的视觉辨识度；表体外壳部分做了哑光金属漆材质设置，还原工业量具的实用质感。结构设计上完整还原了百分表的传动逻辑布局，测杆的轴向位移传递路径在模型中做了结构预留，表体内部的空腔结构对应实际齿轮传动机构的安装空间，各部件之间的装配约束完全按照实际产品的配合关系设置，测杆与表体之间设置滑动配合约束，表圈与表体之间设置旋转配合约束，指针与表盘中心设置旋转配合约束，保证模型在装配环境下可以模拟实际百分表的动作逻辑。设计思路围绕工业常用接触式测量量具的实用需求展开，建模过程中兼顾了结构准确性与展示效果，既还原了百分表作为通用五金检测配件的外观形态，也保留了核心结构的装配关系，可用于机械测量工具的教学演示、五金配件的选型参考、三维装配场景的构件搭建等用途，模型整体结构完整，各部件特征清晰，没有出现结构缺失或者特征错误的问题，渲染效果贴合实际工业产品的视觉质感，能够直观展现百分表这类测量量具的典型结构特征。
