哈雷V型双缸摩托车发动机结构设计

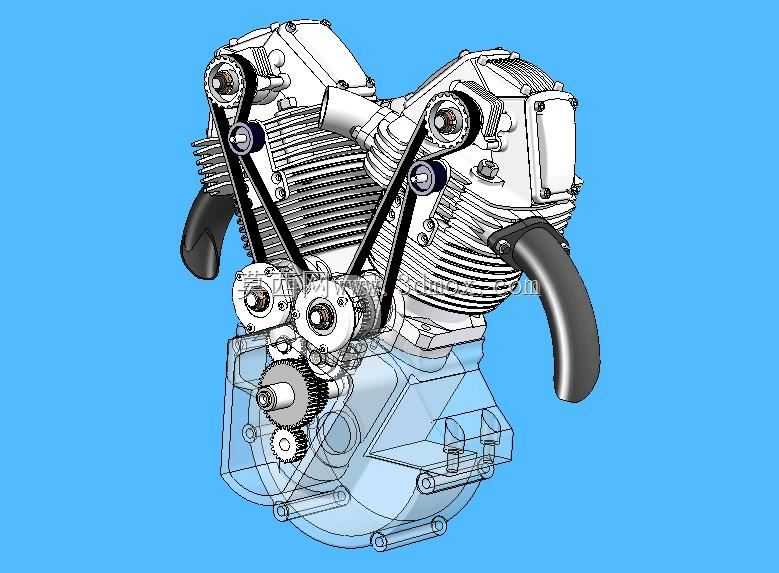

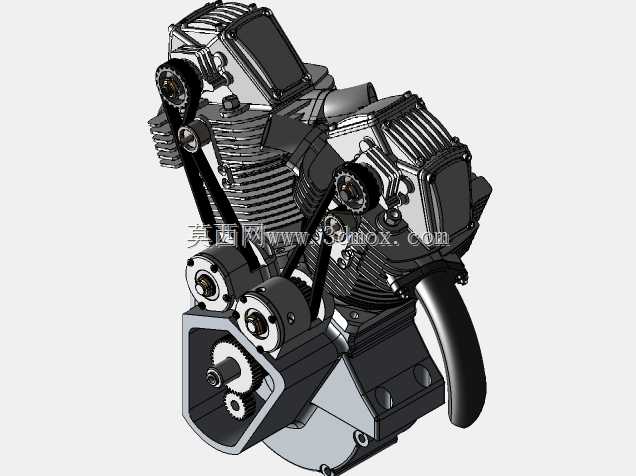

　　这款V型双缸动力单元的结构设计，首先围绕大排量巡航摩托车的实际使用场景展开，巡航车长期处于中低转速高扭矩输出工况，日常骑行多为公路匀速巡航、低速爬坡以及重载双人骑行状态，因此设计阶段优先保障低转速区间的扭矩输出平顺性，同时兼顾长时间运行的散热可靠性。从结构布局来看，采用经典的V型双缸夹角布置，两个气缸分列曲轴箱两侧呈一定角度排布，这种布局一方面可以缩短发动机整体轴向长度，适配摩托车车架的狭窄安装空间，另一方面可以平衡活塞往复运动产生的一阶惯性力，降低整车运行时的振动幅度，提升长途骑行的舒适度。气缸外壁采用密集的横向散热鳍片结构，鳍片的厚度、间距以及延伸长度都经过热负荷计算匹配，自然风冷状态下可以保证气缸各区域温度均匀，

　　避免局部热应力集中导致的缸体变形，同时鳍片的排布方向顺着车辆行驶时的迎风方向设置，行驶过程中气流可以顺畅穿过鳍片间隙，带走燃烧室传递到缸壁的热量，即使在夏季低速拥堵路况下，也能维持合理的工作温度区间。配气机构采用顶置气门搭配推杆传动的结构，相较于双顶置凸轮轴结构，这种设计的配气系统部件更少，维护难度更低，更适配巡航车长周期使用的需求，气门的开启升程与正时曲线经过针对性调校，在中低转速区间即可实现充足的进气量，保证扭矩输出的饱满度，不会出现低转速区间动力疲软的问题。曲轴箱采用分体式结构设计，上下箱体结合面经过精密加工，配合密封胶实现可靠的静密封，避免机油渗漏问题，箱体内部集成了润滑油道，机油泵输送的压力机油可以直接输送到曲轴轴承、

　　凸轮轴衬套以及齿轮啮合面，保证各运动副的润滑充分，降低磨损速率。曲轴输出端集成了多组传动齿轮，包括正时驱动齿轮、机油泵驱动齿轮以及初级传动齿轮，齿轮的模数与齿形经过优化，啮合间隙控制在合理范围内，既可以保证动力传递的效率，又能降低齿轮啮合产生的噪音，齿轮与轴的连接采用平键加过盈配合的方式，避免大扭矩输出时出现齿轮打滑移位的问题。发动机两侧设置了弧形排气接口，接口的安装角度与车架上的排气悬挂点精准匹配，排气歧管安装后可以顺着车身线条延伸，不会与车架、脚踏等部件产生运动干涉，接口处采用密封锥面配合，保证排气密封性能，避免废气泄漏影响排气回压。从安装边界来看，发动机的前悬挂点设置在曲轴箱前端的加强凸台位置，后悬挂点设置在变速箱壳体的上部，

　　三个悬挂点形成稳定的三角支撑结构，安装时可以通过调整悬挂衬套的压缩量，抵消发动机运行时产生的振动传递到车架。发动机整体的宽度、高度尺寸经过严格控制，安装后与两侧油箱护板的间隙保持在合理范围，既不会因为间隙过小导致行驶中部件磕碰，也不会因为间隙过大影响整车外观的整体性。在细节设计上，气缸盖的螺栓排布采用对称式设计，拧紧时按照规定顺序分级加载，保证缸盖与缸体之间的密封压力均匀，避免气缸垫冲蚀损坏；火花塞安装位置设置在燃烧室中央，保证点火时火焰传播距离均匀，提升燃烧效率，减少爆震风险；发动机下部设置了机油放油螺塞，位置处于油底壳最低处，保养时可以彻底放尽旧机油，放油螺塞处配备磁性吸附结构，可以吸附机油中携带的金属磨屑，减少磨屑对运动部件的磨损。这款动力单元的结构设计完全贴合巡航摩托车的使用需求，没有盲目追求高转速功率输出，而是把可靠性、低扭表现以及维护便利性放在优先位置，所有结构细节都围绕实际骑行场景的痛点展开，不管是日常通勤还是长途摩旅，都能维持稳定的工作状态。
