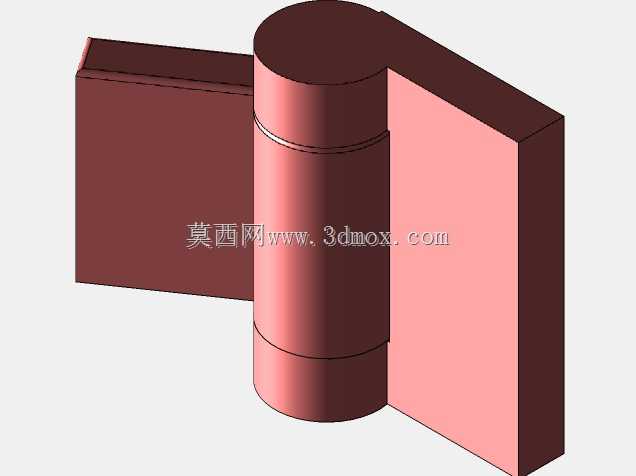

3D打印用带推力旋转轴承铰链结构

　　日常做3D打印功能件结构设计时，经常会遇到需要同时承受轴向推力、又要实现绕固定轴顺畅旋转的铰接场景，比如小型设备的翻盖开合、可转动支撑支架、模块化拼装结构的活动连接位，这类位置如果直接用普通的孔轴配合打印，很容易因为层间受力不足出现磨损松旷，或者轴向受力后轴孔抱死无法转动的问题，这款带集成轴承的铰链组件，就是针对这类3D打印场景的痛点做的一体化结构设计。

　　从实际使用场景来看，这类铰链不需要额外采购标准轴承、销轴等五金件，直接通过FDM或者光固化3D打印即可一次成型，省去了装配环节的公差匹配麻烦，尤其适合桌面级3D打印的创客、小型原型开发团队做功能验证时使用，比如做小型收纳盒的翻盖连接、桌面展示架的角度调节结构、小型教具的活动关节，都可以直接套用这个结构的核心设计逻辑，不需要再单独设计轴与轴承的配合结构。

　　功能特性上，这款铰链把推力轴承的承载结构和铰接旋转功能做了集成，底部的环形支撑面相当于推力轴承的止推面，能够承受沿铰链轴向的垂直压力，避免铰接部位因为轴向受力出现错位、脱开的问题；旋转配合面做了间隙预留，考虑到3D打印的成型公差，配合间隙控制在0.2-0.3mm区间，不管是PLA、ABS这类FDM常用耗材，还是光敏树脂这类光固化耗材，打印完成后不需要额外打磨就能实现顺畅转动，不会出现卡滞的情况。铰链的固定端和活动端都做了平面安装位，安装面上可以根据实际使用需求预留螺丝孔或者卡扣位，直接和需要连接的两个部件贴合固定，不需要额外设计连接转接结构。

　　设计思路上，这款结构没有采用传统铰链的分离式销轴设计，而是把销轴和其中一个连接端做成了一体结构，另一端的轴承位直接嵌套在销轴上，底部的止推凸缘卡在轴承位的下端面，既实现了轴向的限位，又让旋转接触面从整圈的圆柱面变成了底部的环形止推面加圆柱导向面，大幅降低了旋转时的摩擦阻力，同时也减少了3D打印时需要支撑的部位——整个结构打印时只需要在底部凸缘位置加少量支撑，其余部位都可以自支撑打印，大幅降低了打印后的后处理工作量，也避免了支撑去除后配合面粗糙影响转动顺畅度的问题。

　　从安装边界和尺寸适配来看，这款铰链的整体外形为方正的块状结构，固定端和活动端的安装面都是平面，安装时只需要保证两个被连接件的安装面共面、旋转轴的垂直度符合要求即可，不需要额外预留过多的避让空间，整体结构的径向尺寸控制在较小的区间，不会因为集成了轴承结构就出现体积过大的问题，适合用在对安装空间有要求的小型结构上。销轴的直径和轴承位的深度可以根据实际承载需求等比例缩放，当需要承受更大的轴向推力时，可以适当加大底部止推面的环形接触面积，降低单位面积的压强，减少打印件的磨损速度，延长结构的使用寿命；如果需要更大的旋转角度，只需要调整两个连接端的侧边限位凸台位置即可，不需要改动核心的轴承配合结构，适配性非常灵活。

　　实际使用中，这类一体化打印的铰链结构，相比传统的分离式铰接结构，装配误差更小，因为所有配合面都是一次打印成型，不存在装配时的同轴度偏差问题，转动时的顺畅度更稳定，也不会出现销轴脱落的问题，对于不需要经常拆卸的3D打印功能件来说，可靠性远高于需要组装的分离式铰链结构。在做结构设计时，还可以根据实际使用的耗材特性调整配合间隙，比如用韧性更好的PETG耗材打印时，可以适当把配合间隙缩小到0.15mm左右，获得更小的转动旷量；用脆性较大的树脂打印时，可以适当加大间隙到0.3mm，避免温度变化导致的胀缩抱死问题。
